型材框架式配置文件切割测试设备

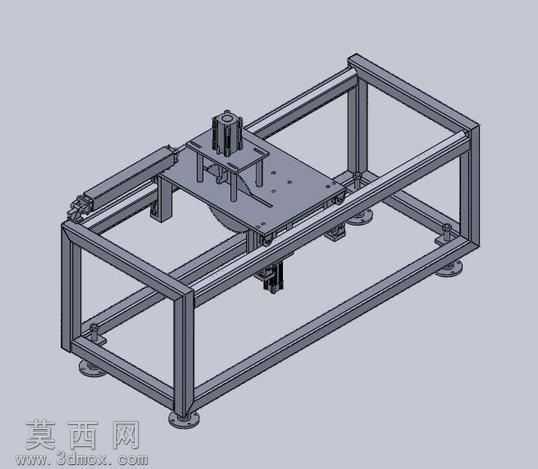

本作品为配置文件切割测试专用设备的三维设计模型，采用SolidWorks完成全参数化建模，整体结构以工业铝型材搭建的双层矩形框架作为承载基体，建模过程中严格遵循铝型材连接的标准装配逻辑，对型材端面拼接、角件连接的细节做了精准还原，框架底部配置四个可调式脚杯，建模时保留了脚杯的螺纹调节结构，可直观呈现设备水平调节的实现方式。上层安装平台为整块加工平板结构，平板表面预留多组阵列排布的安装定位孔，可适配不同规格的切割执行组件安装需求，平台一侧搭载直线滑台模组，建模时还原了滑台的导轨、滑块、驱动端连接结构，可实现切割工位的水平往复移动；平台中部安装气动下压执行组件，包含气缸、安装支架、压头结构，建模时对气缸的缸体、活塞杆、安装法兰做了等比例还原，压头位置对应下方的切割工位，可实现待切割工件的压紧固定。下层框架空间预留了电气元件、驱动组件的安装位，框架侧面预留走线槽的安装位置，整体结构的装配关系完全按照实际设备的组装逻辑搭建，所有配合面均做了贴合约束，无干涉错位问题。材质渲染方面，铝型材框架采用哑光银灰色金属材质，安装平台采用磨砂碳钢质感，气动元件采用哑光黑与银灰搭配的工业材质，脚杯采用橡胶底座与金属螺杆的分色材质，导轨滑块采用亮面金属材质，整体渲染效果贴近真实工业设备的视觉质感。设计思路围绕配置文件切割的测试需求展开，采用模块化的结构设计，执行组件、驱动组件、承载框架均可单独拆分更换，可根据不同的测试需求调整切割工位的位置与执行组件类型，框架式结构在保证整体结构刚性的同时，大幅降低了设备整体重量，预留的安装空间可兼容不同规格的传感元件、控制元件加装，可调脚杯的设计可适配不同平整度的安装地面，保证设备运行过程中的稳定性，直线滑台的行程设计可覆盖常规尺寸配置文件的切割测试范围，气动压紧结构可保证待测试工件在切割过程中不会发生位移偏移，提升测试结果的准确性。
