自制U型万向连接传动接头结构

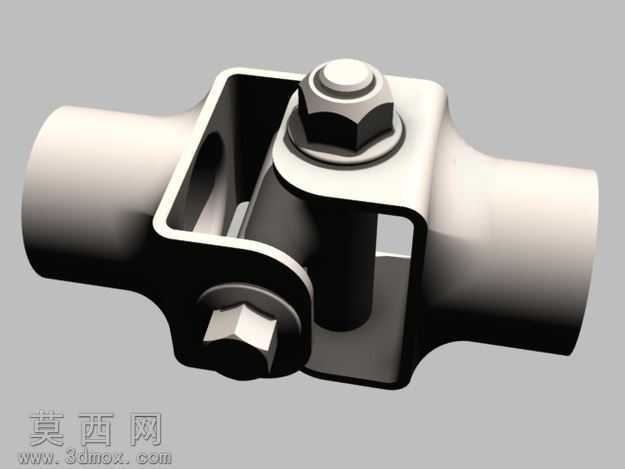

本作品为自制U型万向连接传动接头，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件的装配干涉校验，从核心U型架体开始逐步构建两侧轴接端、十字铰接芯、上下锁紧螺栓与配套螺母组件，所有配合面均按照实际机械装配公差预留合理间隙，确保虚拟装配状态下各活动部件可实现预期的角度偏转动作。渲染阶段采用哑光金属材质模拟钢制构件的表面质感，对螺栓棱边、架体内腔转角处做了细微的倒角光影处理，还原真实机加工零件的边缘过渡效果，背景采用中性灰度突出构件本身的结构轮廓，光影从斜上方投射，清晰展现U型架的镂空腔体、十字铰接芯的嵌套关系以及锁紧组件的压紧配合状态。结构设计上采用对称式U型框作为主体承载结构，两侧伸出的圆柱轴端用于对接外部传动杆件，内部十字铰接芯可实现两轴之间一定角度范围内的扭矩传递，上下两组六角螺栓螺母组件用于锁紧铰接部位的间隙，既可以调整铰接阻尼，也能在长期使用磨损后进行间隙补偿，避免传动过程中出现松旷异响。设计思路围绕简易自制的实用需求出发，摒弃复杂的特种加工结构，所有零件均可采用常规棒料、板材通过车、铣、钻等普通机加工工序制作完成，无需专用模具或特殊工艺，适合小型机械改装、非标传动场景的快速制作使用，建模过程中对每个零件的可加工性做了校验，避免出现无法落地的工艺死角，铰接部位的接触面积经过合理优化，在保证转动灵活性的同时具备足够的承压能力，可满足中小扭矩的传动连接需求。
