大载荷手动夹持钳结构设计

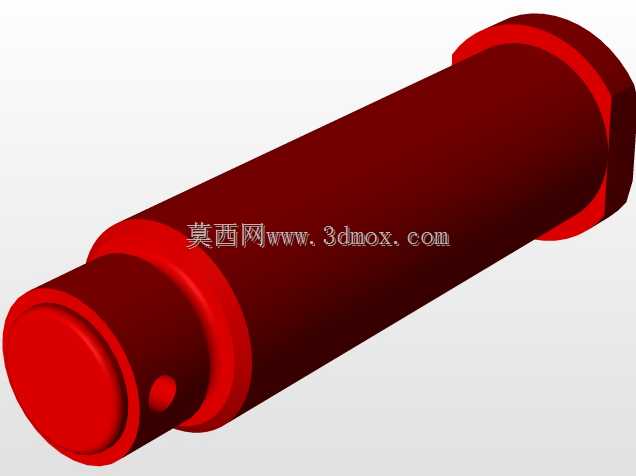

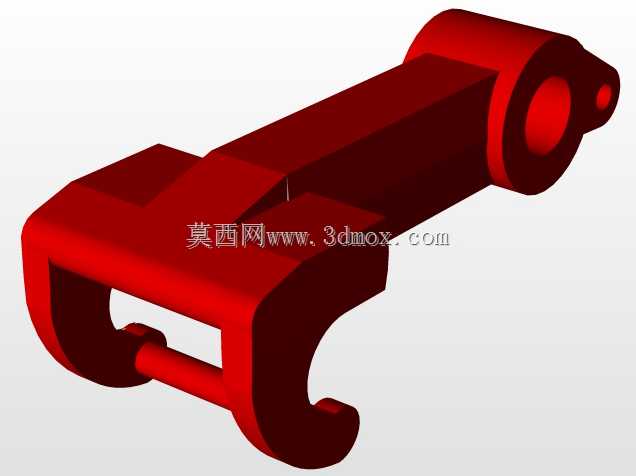

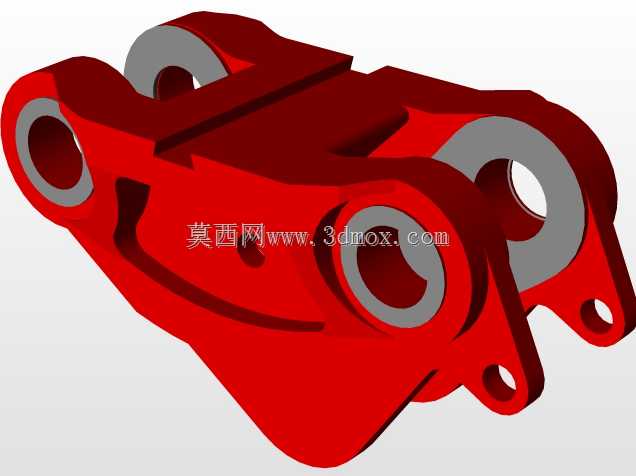

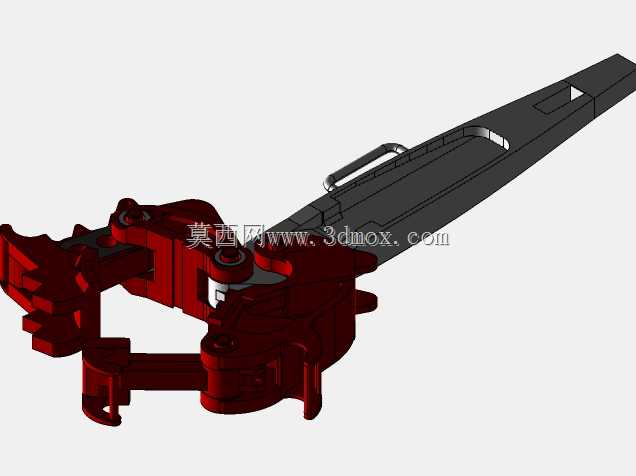

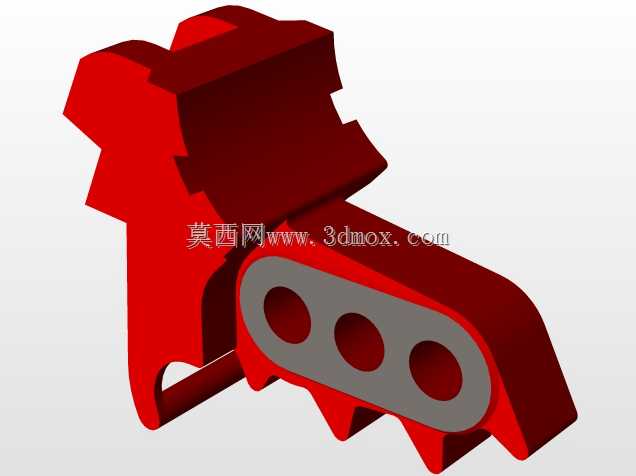

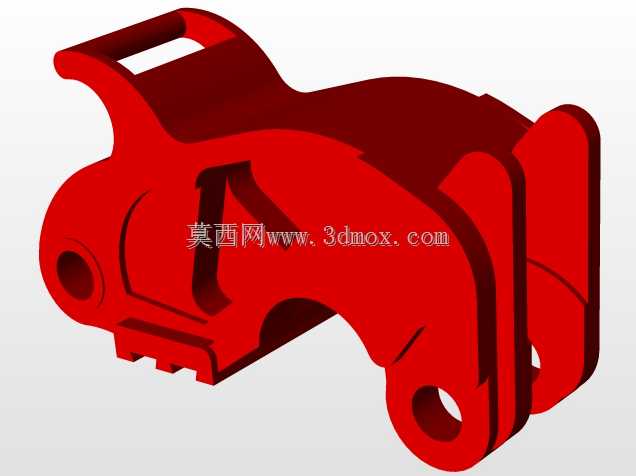

这款手动钳主要面向重载夹持作业场景设计，常见于重型设备检修、大型工件装配、野外管线维护等需要大夹紧力的作业环节，区别于普通家用手钳，其承载能力达到65000英尺磅级别，能够应对大规格管件、厚壁金属件的夹持固定需求，在无动力气源、电源的野外作业场景下，可替代部分液压夹具完成临时装夹作业，降低作业对配套动力源的依赖。从结构设计来看，钳体采用对称式铰接布局，多组同轴销孔的位置精度直接决定钳口的对中精度与夹持稳定性，设计时通过优化各铰接点的力臂比例，在手动输入作用力有限的前提下，通过杠杆放大原理实现钳口的大输出夹紧力，避免操作人员施加过大的手部作用力，降低长时间作业的疲劳感。钳体主体采用一体化铸造成型后做机加工处理，各铰接孔位预留精加工余量，装配后铰接处转动顺滑无卡滞，同时各受力部位做了加厚处理，尤其是钳口根部与铰接耳板位置，通过圆弧过渡减少应力集中，避免大载荷下出现结构开裂失效。外形方面，钳体整体轮廓紧凑，各安装耳板的孔位间距经过匹配设计，既可以单独作为手持工具使用，也可以通过预留的安装孔固定在工装台架上，作为工位固定夹具使用，安装时需保证两侧铰接轴的同轴度误差控制在允许范围内，防止钳体开合过程中出现偏磨，影响夹持精度与使用寿命。钳口部位做了适配性结构设计，可根据不同作业需求更换对应钳口垫块，加持圆管类工件时可匹配弧形钳口，加持平面工件时可更换平口钳块，拓展工具的适用范围。在实际选型使用时，需注意其夹持边界，最大开口尺寸对应可加持工件的最大外径，作业时禁止超行程、超载荷使用，铰接部位需定期加注润滑脂，减少转动副的磨损，长期使用后若出现铰接孔磨损量超差，需及时更换对应销轴或修复孔位，避免夹持过程中出现晃动，影响作业安全。
