单摇臂摩托车维修驻车架结构设计

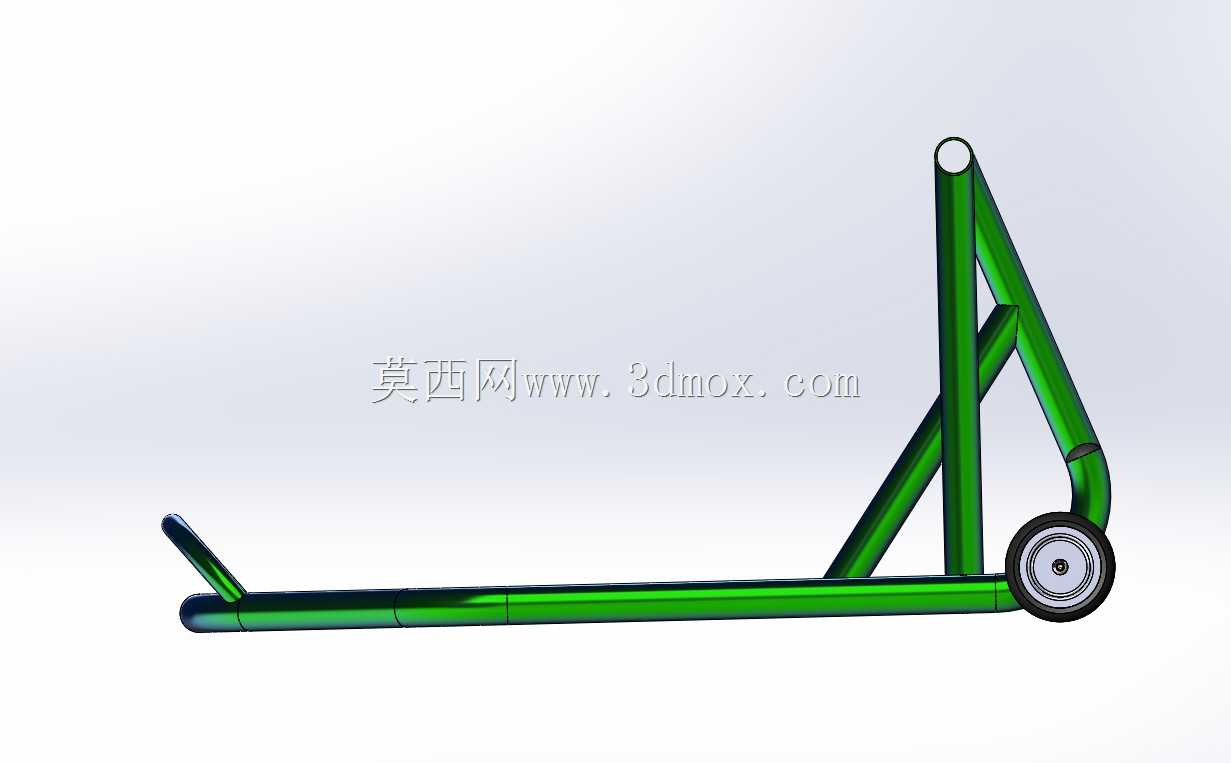

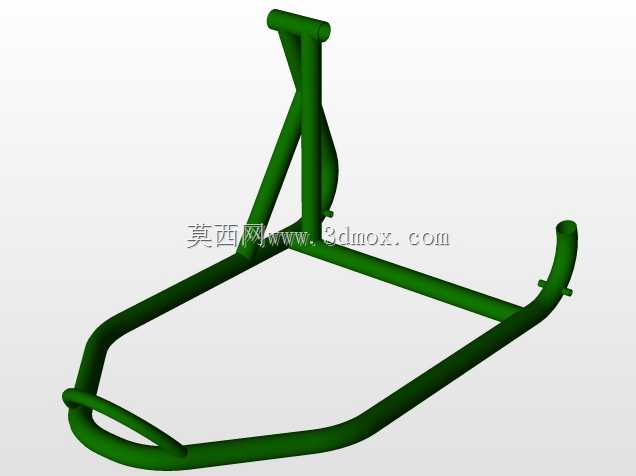

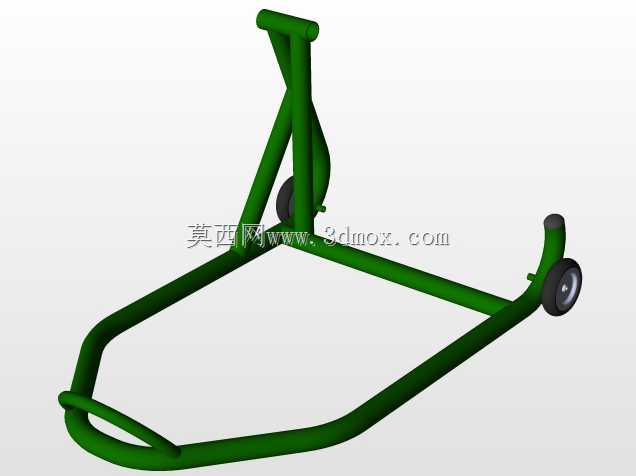

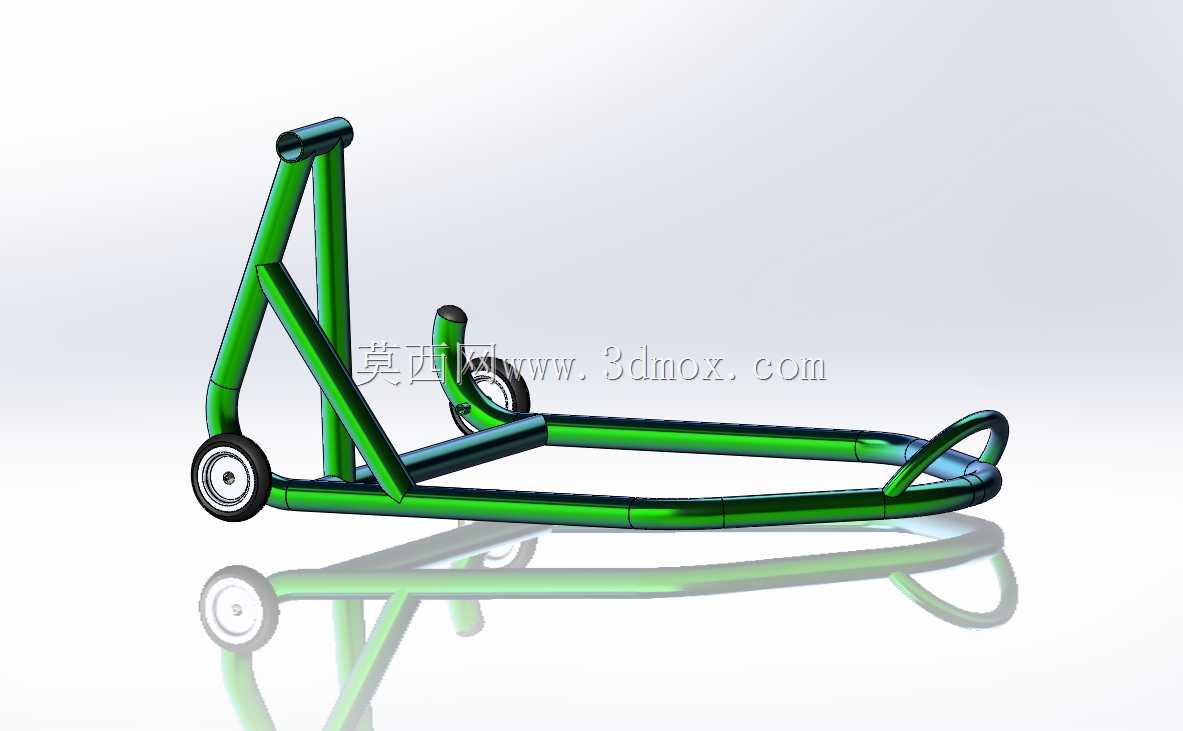

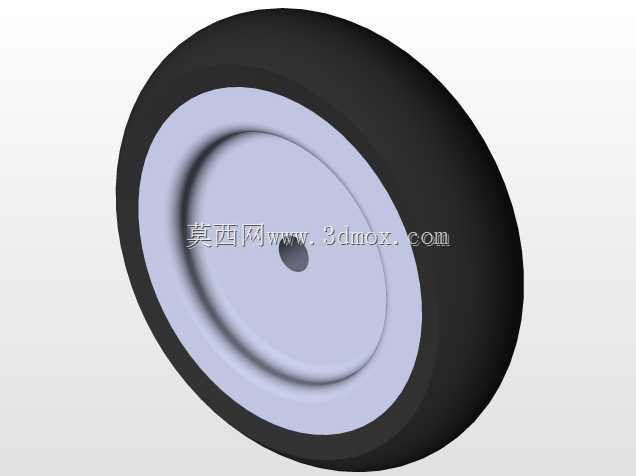

这款单摇臂摩托车驻车架主要面向大排量摩托维保门店、个人摩托玩家的日常车辆维护与静态停放场景，针对单侧后摇臂结构的摩托车型设计，解决传统双支撑起车架无法适配单摇臂车型、抬升后轮操作费力的痛点。从结构设计逻辑来看，整体采用圆管弯折焊接的框架式结构，主受力杆件沿抬升受力方向做斜向三角加强，避免长期承重出现焊缝开裂或管体形变，前端设置带橡胶护套的弧形托钩，可直接卡入单摇臂的轴心安装位，托钩内侧的橡胶层能避免金属硬接触刮花摇臂漆面或加工面。底部框架做了加长延伸设计，前端延伸出的弧形触地段在抬升车辆时作为杠杆支点，操作人员只需下压车架尾端的握把，就能利用杠杆原理将车辆后轮平稳抬离地面，无需额外借助千斤顶等辅助工具，单人即可完成操作。行走支撑部分在车架靠近支点的位置设置了两个小型脚轮，当车辆抬升到位后，可借助脚轮小范围挪动车辆位置，调整维保工位的排布，脚轮采用硬质耐磨尼龙材质，滚动阻力小且不会在环氧地坪或瓷砖地面留下压痕。从安装边界与尺寸适配来看，托钩的开口尺寸做了多档位兼容设计，可适配不同直径规格的单摇臂轴心，主框架的离地高度在未抬升状态下预留了足够的地面间隙，不会剐蹭车辆底部的排气或导流罩部件，整体框架宽度控制在常规摩托后轮宽度范围内，停放时不会额外占用过多侧向空间。在功能特性上，抬升到位后车架的受力点完全落在底部框架的平面上，无需额外锁止结构即可保持稳定支撑状态，后轮完全悬空后可自由转动，方便操作人员检查刹车系统、调整链条松紧、更换后轮轮胎，日常长期停放时使用该支架，可避免轮胎长期单点受压出现形变，也能减少减震弹簧的长期静载负荷。设计过程中针对管体弯折处做了圆弧过渡处理，没有尖锐的外凸棱角，避免操作过程中磕碰造成人员受伤，所有焊接位置都做了打磨平滑处理，表面的喷塑层兼顾防锈与耐磨性能，适配维修车间多油污、多潮湿的使用环境。
