带环形LED的22mm金属按钮开关结构

这类带环形LED的金属按钮开关，是工业控制场景里出镜率极高的操作元件，常见于机床操作面板、自动化设备控制台、电力柜操作面、特种设备操控端，用来完成设备启动、停止、模式切换、信号触发这类核心操作指令的输入。不同于普通塑料按钮，金属外壳的结构能更好抵御车间里的切削液飞溅、粉尘附着、频繁操作带来的磨损，部分场景下还能承受一定程度的意外磕碰，适配工业现场相对复杂的使用环境。

从结构设计来看，这款按钮采用22mm的标准安装直径，是工控领域通用的面板开孔尺寸，能直接适配市面上绝大多数标准控制箱、操作面板的预留开孔，安装时通过底部的螺纹锁紧结构固定在面板上，不需要额外定制安装位，替换老旧部件时也能直接兼容原有开孔，降低改造成本。顶部的环形LED设计，主要用来做状态指示，比如设备通电时常亮、触发动作时闪烁、故障状态下切换显示颜色，操作人员站在工位上就能快速识别设备当前状态，不用额外凑近查看指示灯，减少操作误判的概率。

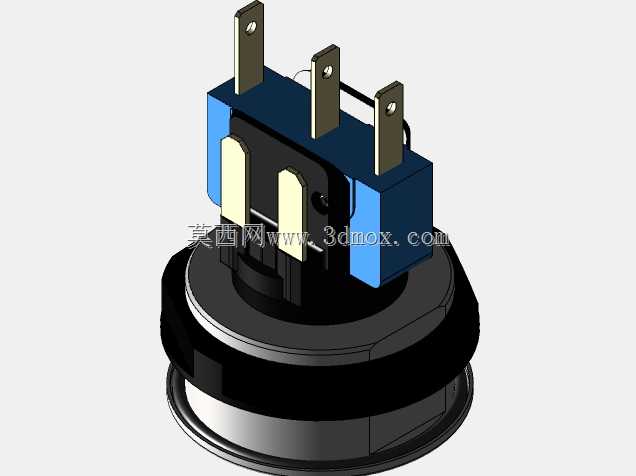

建模时优先还原了按钮的分层装配结构：顶部的金属操作头做了防滑边缘处理，方便操作人员戴劳保手套也能准确按压；中部的密封胶圈结构对应实际产品的防护设计，能阻挡面板正面的液体、粉尘进入设备内部；后端的接线端子做了清晰的引脚区分，分别对应开关的常开、常闭触点以及LED的供电引脚，建模时还原了引脚的间距和接线片尺寸，方便设计人员做接线排布、线束走向规划时直接参考，避免出现端子与周边结构干涉、线束长度预留不足的问题。

在做设备结构设计时，这类按钮的安装边界需要重点考量：面板后侧需要预留足够的接线空间，不能和柜内的线槽、继电器、端子排产生干涉；按钮的按压行程要和面板上的防护面罩、操作门的开合距离匹配，避免关门时误触按钮触发意外动作。同时环形LED的供电回路要和开关主触点做绝缘隔离设计，建模时还原的内部绝缘隔层结构，也能给电路设计人员提供绝缘距离的参考，确保强电控制回路和弱电指示回路之间的安全间距符合电气规范要求。

不同于大尺寸的急停按钮，这款平钮结构的金属按钮占用面板面积小，在排布密集的操作面板上可以紧凑布置，同时金属外壳的接地结构也在模型上做了还原，方便设计时做好接地防护，避免静电积累或者漏电时引发的安全隐患。
