工业通风系统异形汇流管道结构设计

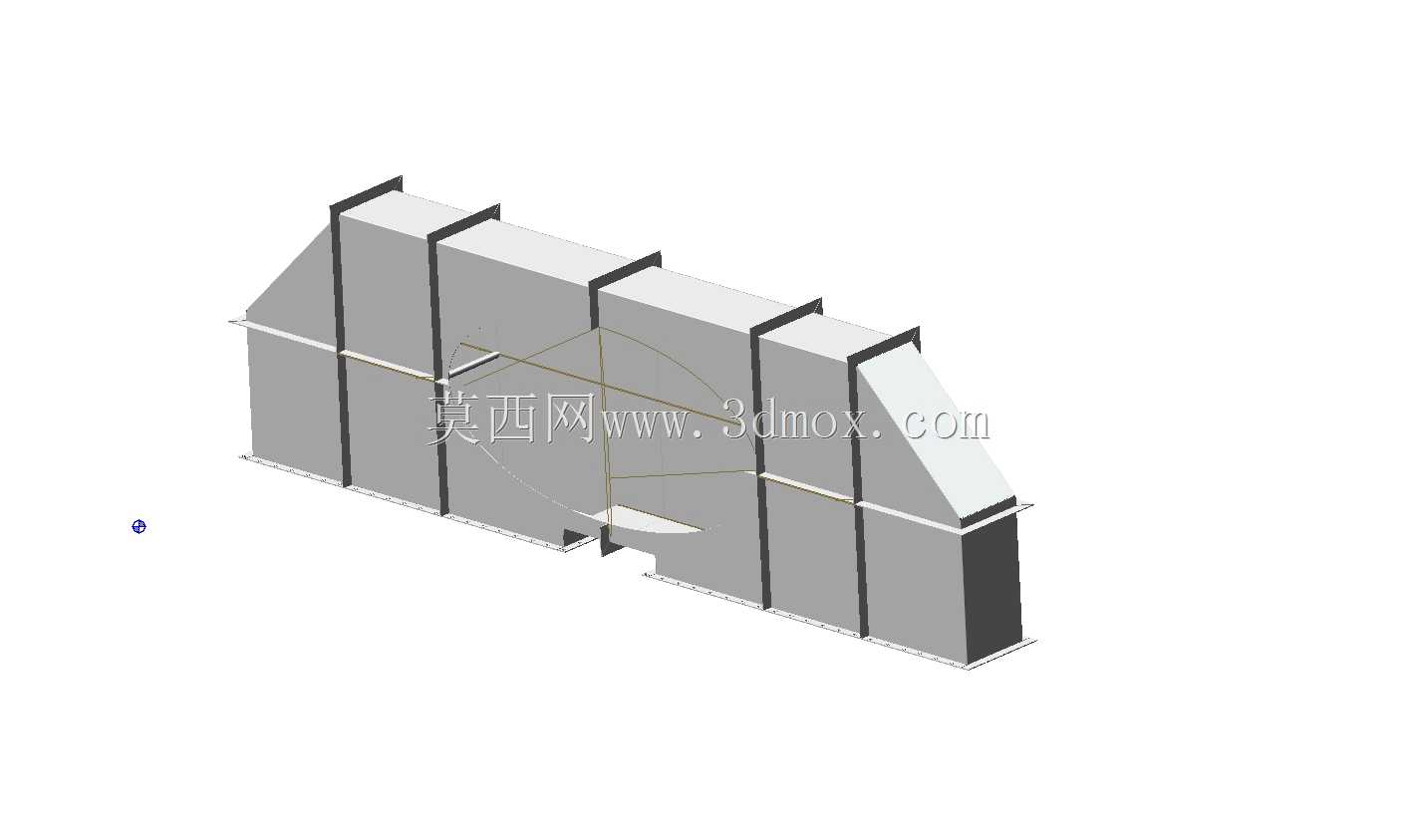

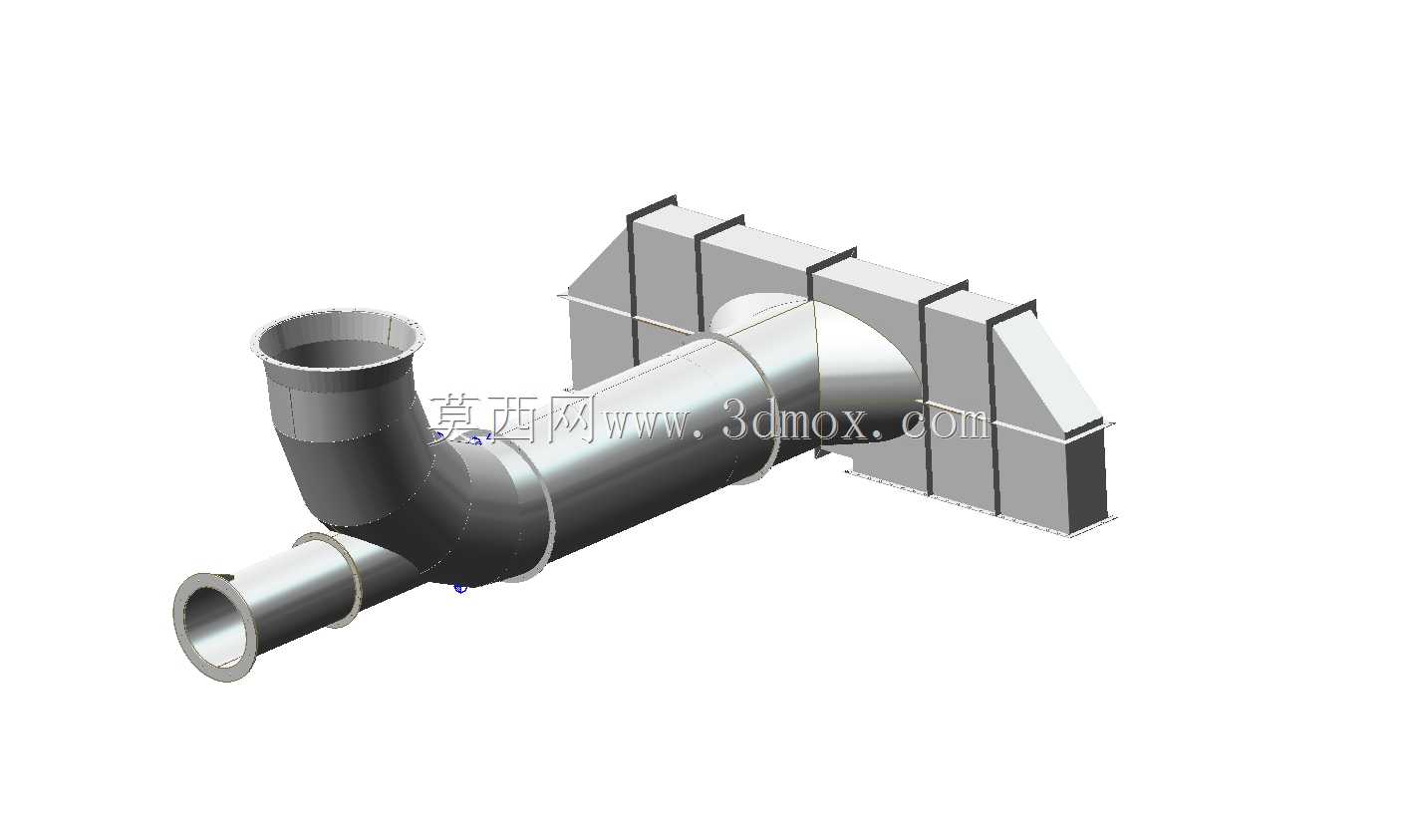

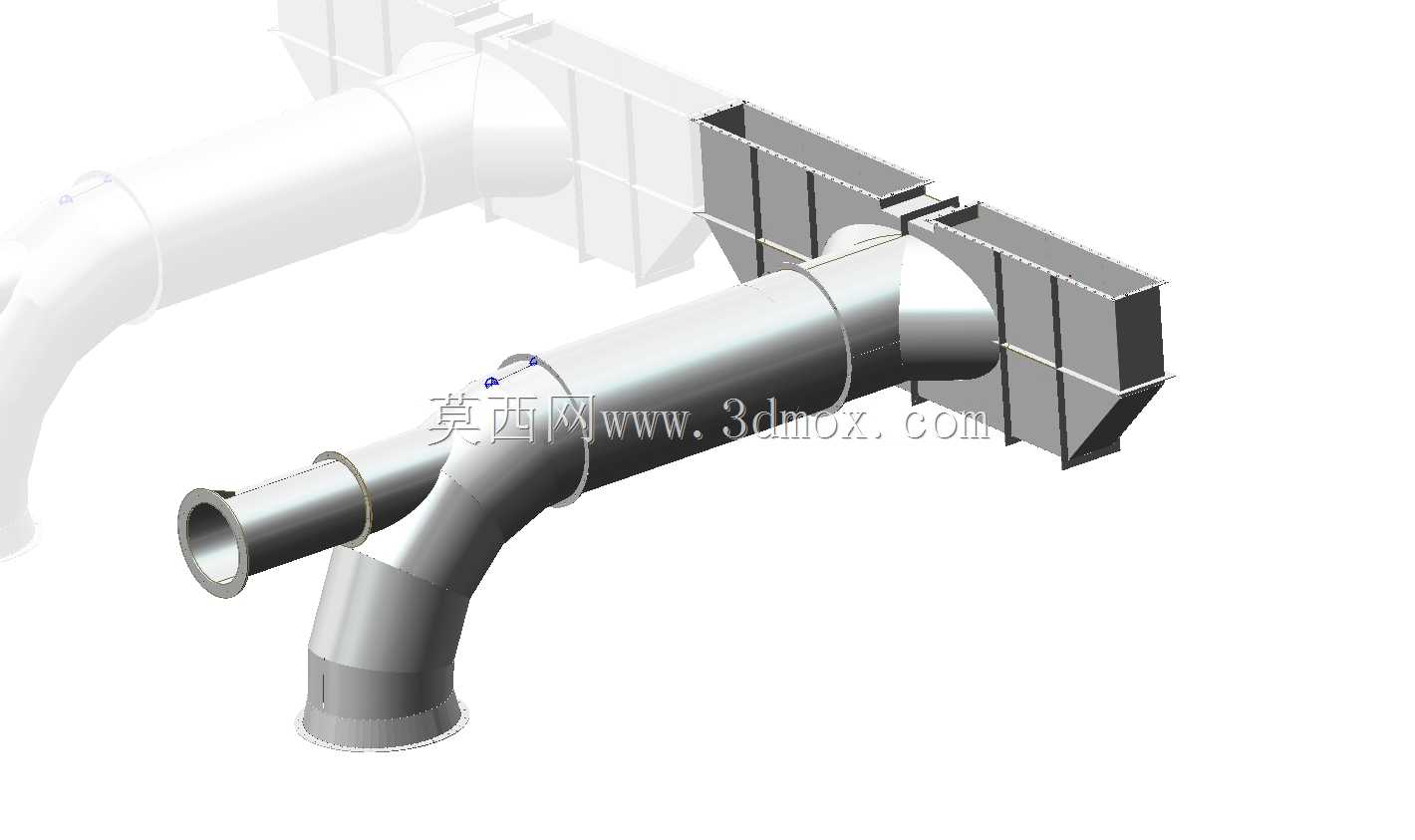

这款异形汇流管道结构，主要面向工业厂房集中排风、工艺废气收集、除尘系统支管汇流场景设计，可将多个支路的气流平稳导入主排风通路，适配车间内多工位产尘、产废气点位的集中收集需求，常见于五金打磨车间、焊接工位集群、化工配料工段的通风管路布局中。从结构设计逻辑来看，整体采用变径汇流构型，主通路为大口径弯转结构，侧部接入小口径支管，能够在有限的竖向安装空间内完成气流转向与合流，避免多支路直连主管道造成的气流对冲、压损骤增问题。设计时充分考虑了现场安装的边界条件，管道两端均预留标准法兰连接位，可直接与现场预埋的通风管路、除尘设备进气口对接，无需额外现场切割改型；侧部支管的接入角度经过流场仿真优化，支管轴线与主管道气流方向呈锐角衔接，能够减少支管气流汇入时对主通路流场的扰动，降低整体管路系统的运行风阻，减少配套风机的能耗损耗。外形结构上，主弯管段采用大曲率半径过渡，避免直角弯造成的局部压损过大、积尘滞留问题，管道外壁设置的加强筋结构沿环向与轴向分布，可在薄壁厚的前提下提升管道整体结构刚度，避免风机运行时管道壁面产生共振异响，同时适配负压通风工况下的结构强度要求，防止管道被负压吸瘪变形。安装边界方面，该组件整体横向占用空间适配常规厂房梁柱间距，竖向高度可匹配车间吊顶内的管路敷设层高，端部法兰的螺栓孔位采用通用工业通风管道标准间距设计，可兼容市面上多数常规通风管路配件，现场安装时仅需匹配法兰密封垫即可完成对接，无需额外制作转接件。在实际工况应用中，这类汇流管道可同时承接2-3个工位的排风需求，将分散的废气、含尘气流统一汇入主处理管路，相比单工位独立布设排风管道的方案，能够减少管路总长度，降低整体项目的材料成本与施工工作量，同时便于后期管路系统的统一维护。管道内壁做顺滑过渡处理，无明显凸起或接缝台阶，可减少含尘气流经过时的粉尘挂壁问题，降低管路长期运行后的积尘堵塞风险，延长管路系统的清灰维护周期。
