小型风力涡轮机动力传输框架结构

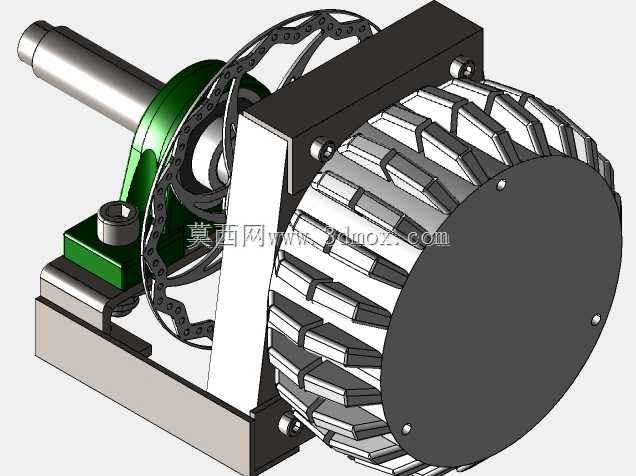

这套结构主要面向分布式小型离网风电场景，适配户用供电、野外监测站点供电、偏远区域小型设备供电的实际需求，核心作用是为风力涡轮的叶轮、传动部件、动力输出轴提供稳定的安装基准，同时承担风载荷下的结构受力传递，保障叶轮在不同风速工况下的转动稳定性。从结构设计逻辑来看，框架采用分体式装配思路，底部设置平直安装基面，可直接固定在塔筒顶端的安装平台上，安装基面预留的螺栓孔位适配常规小型风电塔筒的连接标准，安装边界可兼容直径120mm至180mm的塔筒顶端法兰，整体装配完成后轴向总长度控制在260mm左右，叶轮端最大外径为180mm，不会占用过多塔顶空间，也能避免与塔筒周边的避雷、走线部件产生干涉。叶轮侧采用多叶片径向布置结构，叶片与轮毂采用一体化嵌合安装方式，每个叶片的型线针对低风速区间做了优化，可在每秒3米的启动风速下带动转轴转动，轮毂后端直接连接链传动机构，通过链条将叶轮的扭矩传递至侧边的输出轴，这种传动布局可灵活匹配不同规格的小型发电机，无需额外改动框架主体结构，只需调整链轮的齿数比即可适配不同转速要求的发电单元。支撑转轴的轴承座直接集成在框架的绿色支撑构件上，省去了额外的轴承座安装连接件，既压缩了整体轴向尺寸，也能提升转轴的同轴度精度，减少传动过程中的径向跳动。框架的黑色立式挡板设置在叶轮与传动机构之间，一方面可阻挡雨水、沙尘直接侵入链传动区域，减缓链条与链轮的磨损速度，另一方面也能作为传动部件的防护结构，避免运维过程中肢体接触转动部件引发安全风险。整套结构的受力路径经过优化，叶轮承受的风载荷会通过轮毂传递到主转轴，再经集成轴承座分散到底部框架，最终传递到塔筒结构，不会让传动链条承受额外的径向载荷，可大幅延长传动部件的更换周期。在实际选型适配时，可根据使用区域的常年平均风速调整叶片的安装角度，框架上预留的链轮张紧调节槽，可在链条出现磨损拉长时快速调整张紧度，无需拆解整个框架结构，降低野外运维的操作难度。
