圆转方变径通风管道结构设计

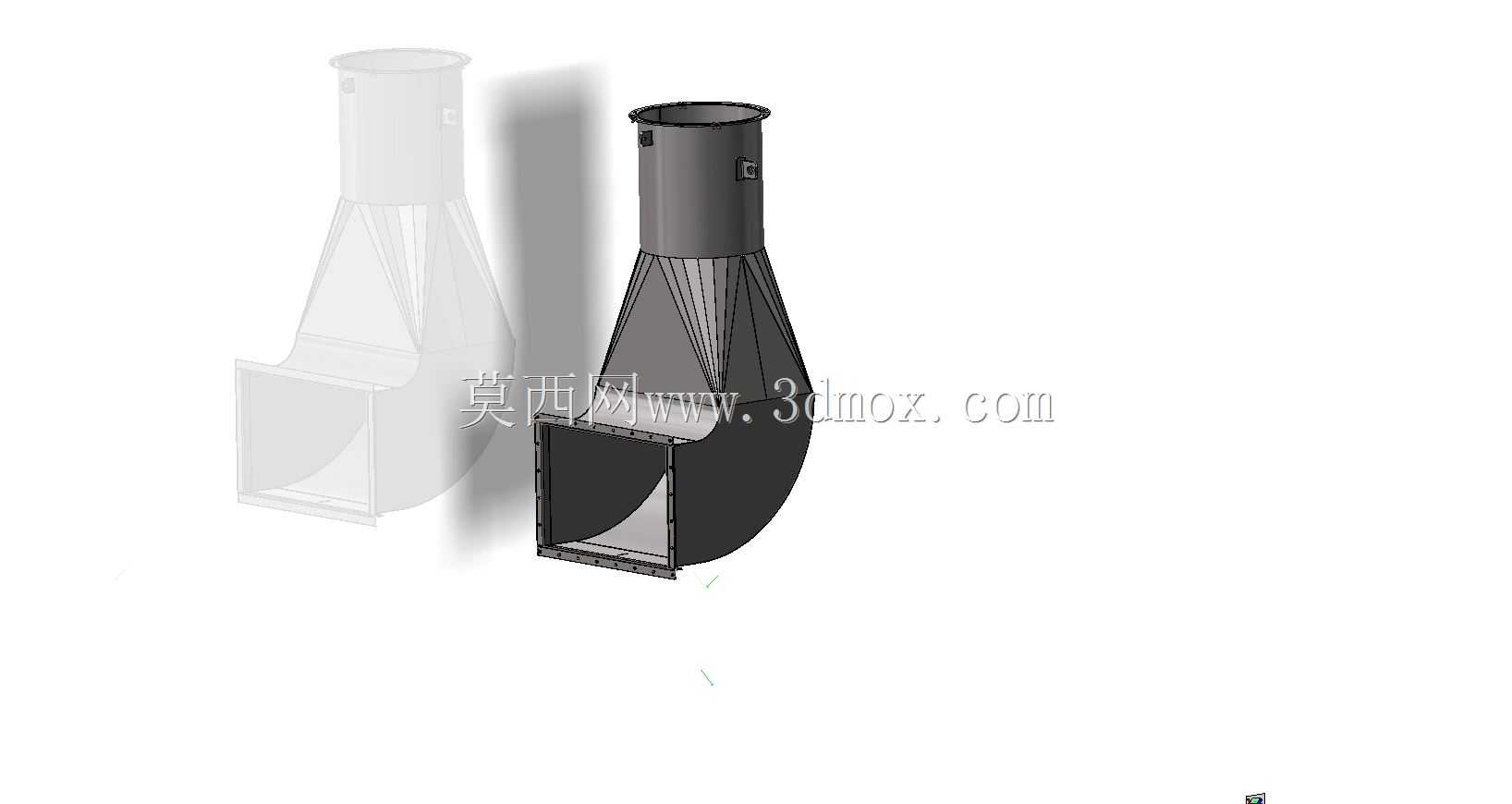

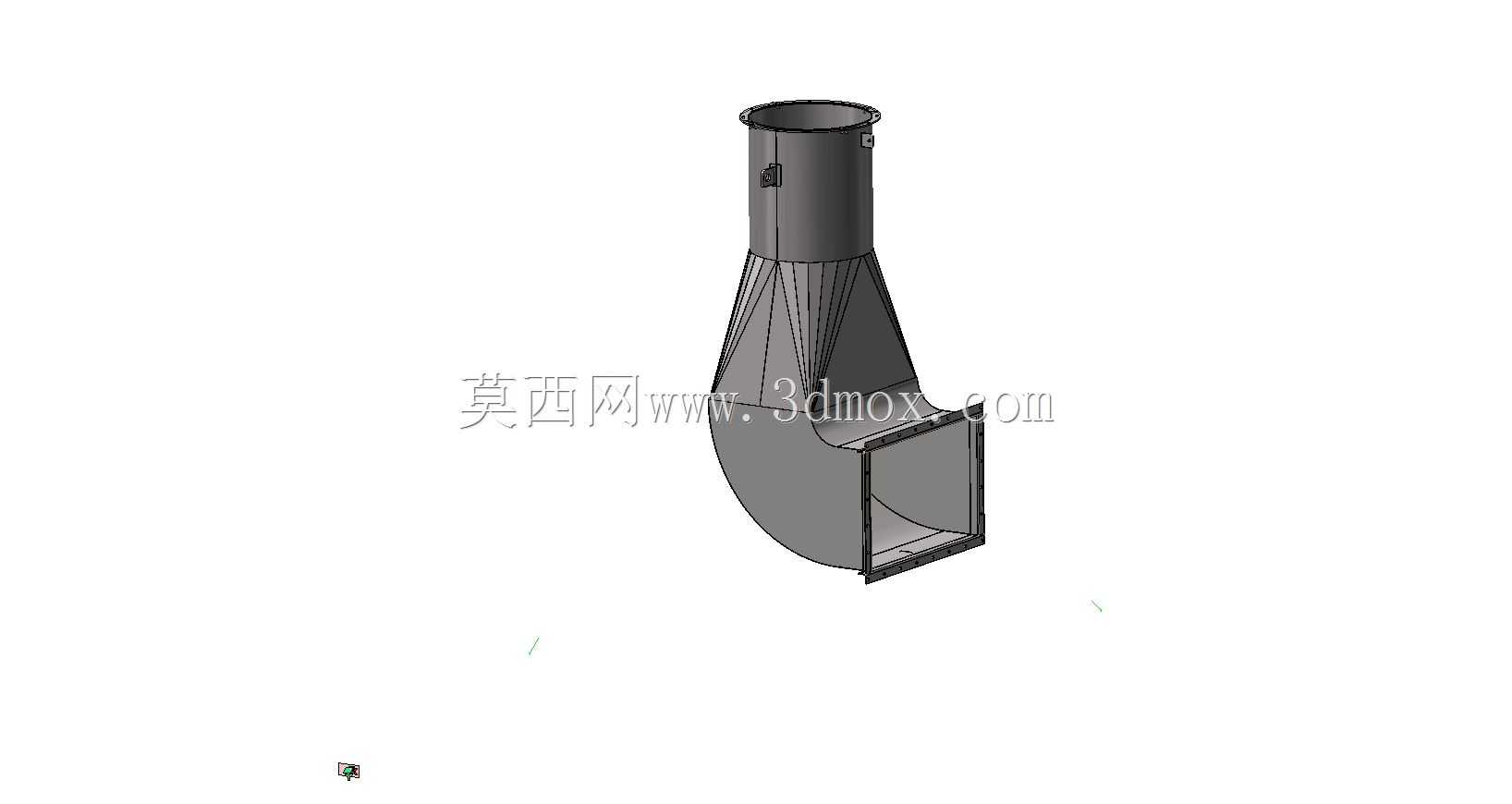

这款变径管道构件主要应用在工业通风除尘、物料气力输送、暖通空调送风系统中，用来实现圆形管路与方形设备接口的平顺过渡，避免管路截面突变造成的气流紊乱、压损陡增问题。在车间除尘系统的设计场景里，经常会遇到风机出口为圆形接口、而除尘设备进风口为方形法兰的情况，这类天圆地方构件就是衔接两种不同截面接口的核心配件，相比现场手工放样制作的构件，参数化建模的结构能保证过渡段曲面顺滑，减少气流在变径位置形成涡流的概率，降低整个管路系统的运行风阻。从结构设计来看，圆形端直径为600mm，方形端尺寸为950mm×600mm，过渡段采用渐变式曲面结构，内部沿气流方向设置了导流筋板，用来分散变径位置的气流应力，避免大流量送风时管壁产生振动异响。两端都预留了法兰安装边，法兰边的螺栓孔位按照通用通风管路的安装标准排布，现场安装时不需要额外二次打孔，能直接匹配对应规格的圆形风管与方形设备接口。设计过程中优先考虑了气流通过的平顺性，过渡段的曲率经过反复调整，避免出现局部流速突变的情况，对于含尘气流的输送场景，顺滑的内壁能减少粉尘在变径位置的堆积，降低管路堵塞的风险。构件的壁厚按照常规中低压通风管路的使用要求选取，能承受1500Pa以内的系统工作压力，方形端的法兰边做了外翻折边处理，既提升了接口的结构刚度，也方便安装密封垫片，减少接口位置的漏风率。在实际工程选型中，这类变径构件的长度需要结合现场安装空间调整，本次设计的过渡段长度适配常规水平安装的管路布局，不需要额外占用过多竖向安装空间，对于改造类项目的管路适配性较强，能直接替换原有老化变形的变径接头，不需要对周边管路做大规模改动。圆形端的接口可以直接对接螺旋风管或者焊接圆管，方形端可以匹配除尘柜、空调机组、废气处理设备的方形进风口，适用场景覆盖大部分工业通风与物料输送的管路衔接需求。
