逆向工程涡轮叶片精密结构设计

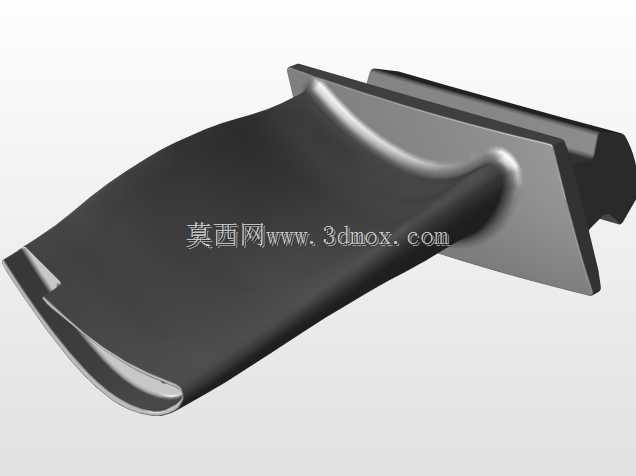

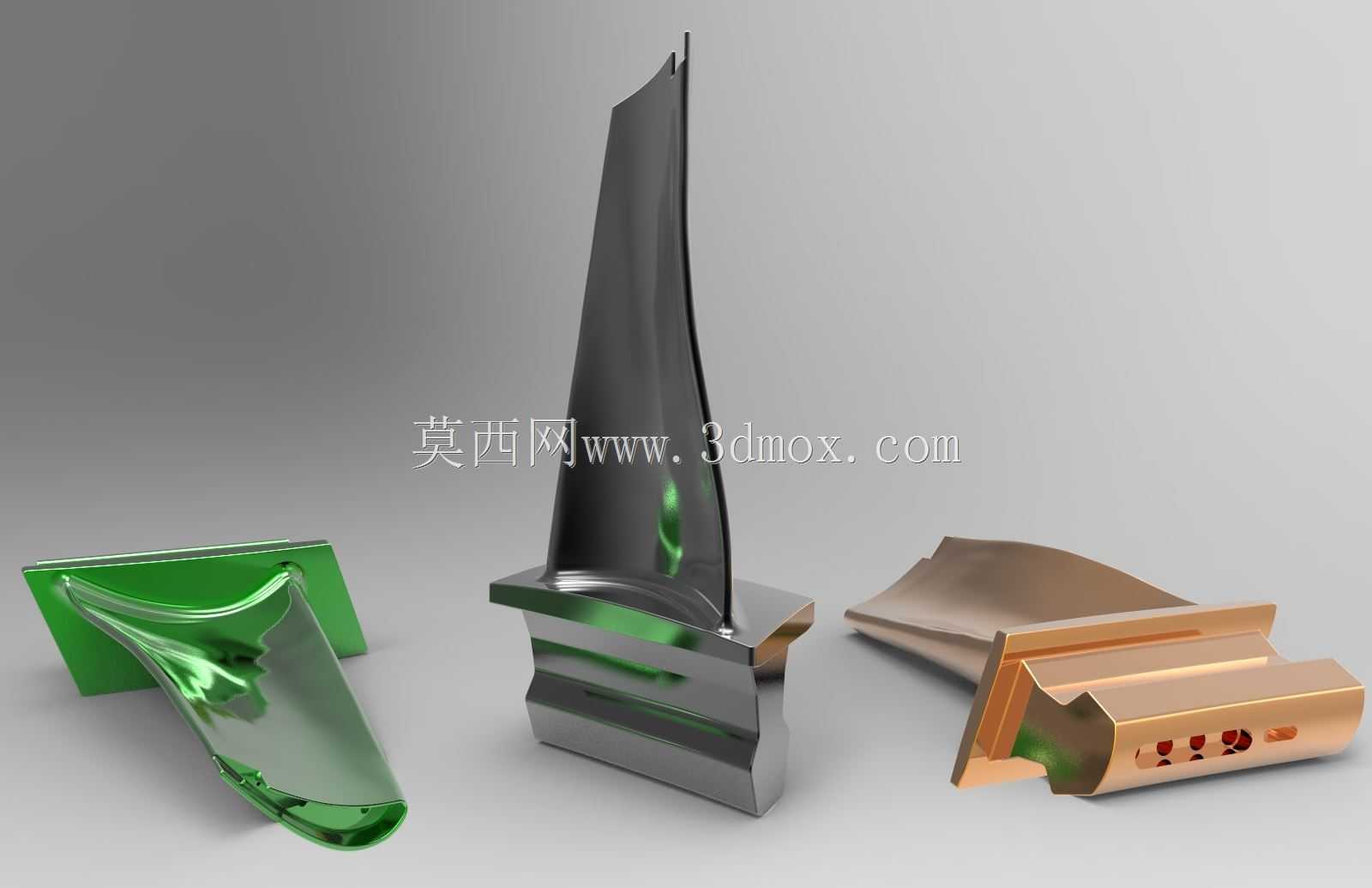

这类叶片是透平机械的核心做功部件，广泛应用在航空发动机、地面燃气轮机、工业汽轮机、烟气透平等能量转换设备中，直接决定整套机组的能量转换效率与运行可靠性。从逆向工程的建模逻辑来看，整个叶片的设计首先要还原叶身的复杂扭转型面，该型面是经过多轮气动优化得到的，沿叶高方向截面弦长、安装角、型线曲率连续变化，保证气流沿叶道流动时的附面层控制效果，减少流动分离带来的能量损失，同时要匹配不同叶高位置的气流速度三角形，让每一段叶型都处于最优攻角区间，避免运行中出现气流激振。叶根部分采用的是枞树型榫头结构，这种结构的楔形齿面可以均匀传递叶片旋转时产生的巨大离心力，多齿配合的设计能将载荷分散到每个接触齿面，降低局部接触应力，同时榫头与轮盘榫槽的配合间隙经过严格控制，既保证装配时的顺利推入，又能在运行受热膨胀时不会出现卡滞，还能限制叶片的周向与轴向窜动。建模过程中需要重点关注叶身与叶根的过渡区域，这个位置是应力集中的高发区，逆向扫描时要保证该区域点云数据的完整性，建模时做连续的圆角过渡，避免出现曲率突变，防止机组启停过程中交变应力引发的疲劳裂纹。从安装边界来看，叶片装配到轮盘上之后，叶顶与机匣之间要预留合理的径向间隙，间隙过大会导致叶顶漏气损失降低效率，间隙过小则会在机组热态运行、转子出现小幅振动时发生叶顶碰磨，损伤机匣与叶片。不同材质的叶片适配不同的工作场景，高温段的叶片会带有内部冷却流道结构，逆向建模时还要还原内部流道的走向与气膜孔位置，保证冷却气流能在叶片表面形成均匀的冷却气膜，隔绝高温燃气对叶片基体的烧蚀。这类叶片的加工对形位公差要求极高，叶型的轮廓度公差通常在微米级，榫头的齿距、齿形角度公差直接决定装配后的接触精度，建模时还原的所有结构特征都要能直接对接后续的五轴加工编程，保证加工出的实物与逆向还原的数模偏差在允许范围内，满足动平衡试验的要求，避免转子高速旋转时出现过大的振动值。
