全向移动麦克纳姆完整轮结构设计

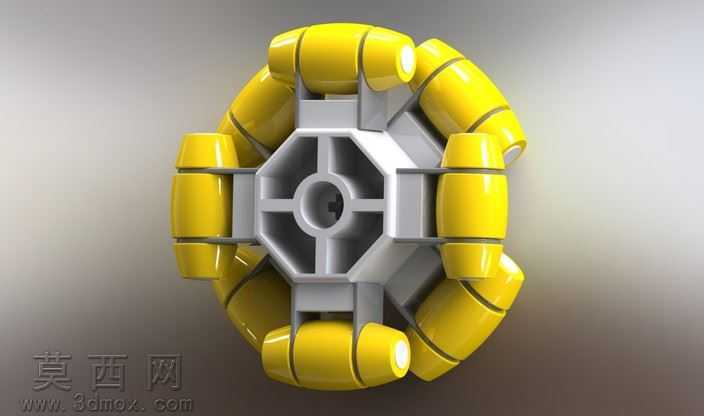

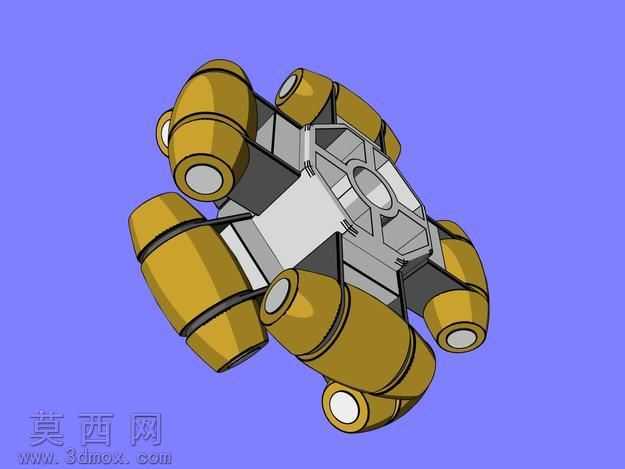

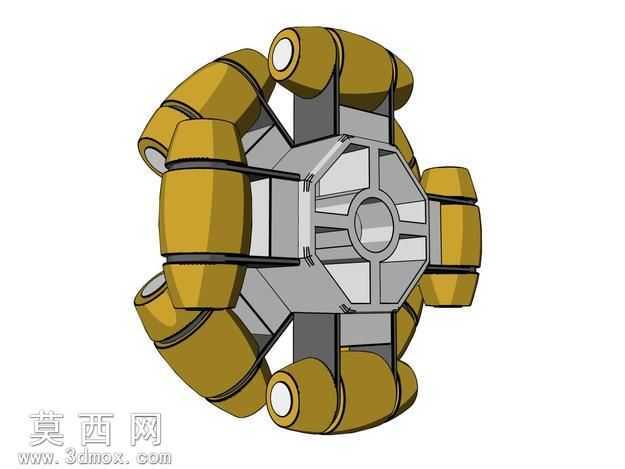

本模型为全向移动麦克纳姆轮的完整三维结构设计，建模过程中严格遵循机械传动的实际尺寸逻辑，先以中心轮毂为基准搭建核心装配框架：中心轮毂采用正八边形的中空加强筋结构，在保证整体结构强度的同时有效降低轮体自重，中心预留标准轴孔与键槽定位结构，可直接与驱动输出轴完成装配对接，轮毂周向均匀分布八个安装卡位，每个卡位对应一组独立的从动滚轮组件。建模阶段对每处装配公差做了预留设计，滚轮与轮毂支架的连接轴位设置了合理的转动间隙，既保证滚轮可绕自身轴顺滑转动，又避免装配后出现松旷晃动的问题。滚轮部分采用分段式鼓形造型设计，外层为高摩擦系数的接触曲面，可保证与接触面的贴合度，滚轮两端做了圆弧过渡处理，避免轮体转动过程中与相邻部件发生剐蹭干涉。材质渲染阶段，中心轮毂部分采用哑光银灰色工程塑料质感，还原实际产品中玻纤增强尼龙材质的视觉效果，表面做细微的磨砂纹理处理，凸显结构件的工业质感；外层滚轮采用亮黄色耐磨聚氨酯材质表现，表面添加轻微的反光效果与细微的材质颗粒感，清晰区分不同功能部件的材质属性。设计思路上，该轮体作为2自由度全向行走部件，可通过多轮组合排布实现载体在平面内任意方向的平移与原地转向，无需复杂的转向机构即可完成全向移动，适配各类小型移动机器人、AGV搬运小车的行走需求，整体结构无冗余部件，所有零件均可实现实际加工生产，装配逻辑符合机械设计的常规工艺要求，可直接用于原理验证、样机开发的参考使用。
