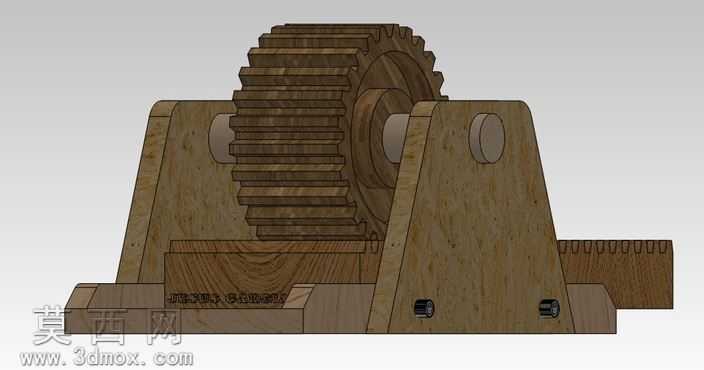

木质齿轮齿条啮合传动机构三维设计

本作品为齿轮齿条啮合传动机构的三维设计，整体采用仿真木质材质进行渲染呈现，完整还原了机构的装配结构与运动逻辑。建模过程中首先完成双侧立式支撑支架的构建，支架采用对称式结构设计，预留了齿轮转轴的安装孔位，底部设置一体化安装基座，基座上预留紧固件安装沉孔，用于实现整个机构的固定安装，支架侧面的轴端定位凸台也做了精准的尺寸匹配，保证转轴装配后的同轴度。核心传动部件包含圆柱直齿轮与配套齿条，齿轮的齿形参数按照标准渐开线齿形进行建模，齿距、齿厚、齿高参数统一，保证与齿条的啮合间隙处于合理范围，避免传动过程中出现卡滞或间隙过大的问题；齿条采用直齿结构，与齿轮的啮合面做了贴合度优化，可实现齿轮转动带动齿条做直线往复运动的传动效果。材质渲染阶段，所有部件均采用仿真木纹材质，还原木质构件的纹理质感，不同部件的木纹走向做了差异化处理，区分支架、齿轮、齿条的材质视觉表现，同时对部件边缘做了轻微的倒角处理，模拟木质构件加工后的边缘特征，避免尖锐棱角带来的不真实感。结构设计上，齿轮通过转轴架设在双侧支架之间，转轴与支架孔位采用间隙配合，保证齿轮可顺畅绕轴转动，齿条布置在齿轮下方的基座导向槽内，导向槽对齿条的运动方向做限位，保证齿条仅沿直线方向移动，不会出现偏移脱齿的问题。整个机构的设计思路围绕手动驱动的齿轮齿条直线传动需求展开，可用于教学演示齿轮齿条的传动原理，也可作为小型木质传动装置的结构参考，建模过程中对所有配合面做了干涉检查，确保各部件装配后无结构冲突，运动仿真过程中齿轮与齿条的啮合传动流畅无卡顿，完整复现了旋转运动转化为直线运动的机械传动过程。
