航空发动机高压涡轮叶片与机轮组件

这套高压涡轮相关组件，主要面向航空燃气涡轮发动机、地面重型燃气轮机的热端核心区段设计，是动力装置中将高温高压燃气内能转化为转子旋转机械能的核心承载部件。日常工况中，涡轮前端直接承接燃烧室喷出的上千摄氏度高速燃气，叶片需要在高温、高转速、强交变载荷的耦合环境下长期稳定工作，因此结构设计阶段首先要平衡气动效率与结构强度的矛盾。

设计过程中先通过激光扫描获取同类型成熟涡轮部件的点云数据，经过逆向工程的点云降噪、特征线提取、曲面重构得到基础模型，再针对现有结构的重量冗余问题做拓扑优化，调整每一片叶身的型面扭转角度、叶根榫头的配合公差，在保证叶身气动流道符合燃气膨胀做功流场要求的前提下，削薄非承载区域的壁厚，降低转子整体转动惯量，提升发动机的油门响应速度。

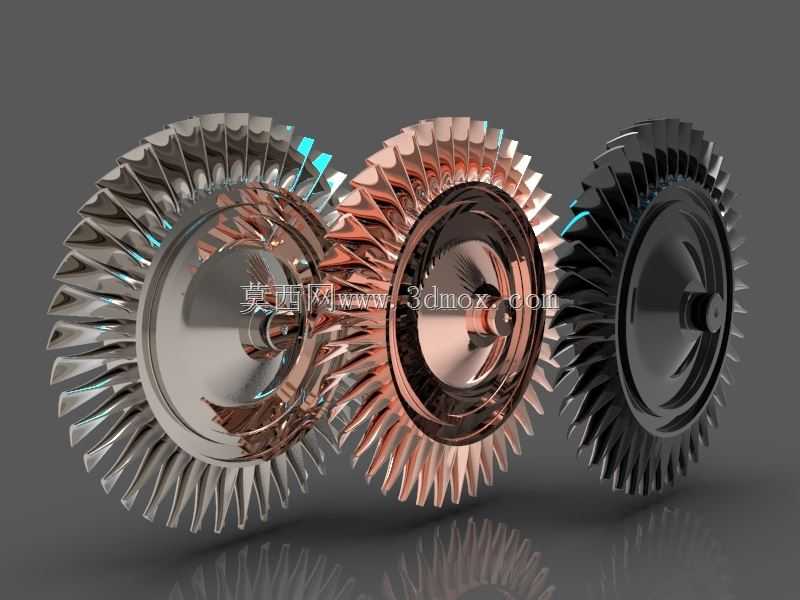

从结构细节来看，三个不同构型的涡轮轮盘分别对应高压涡轮的不同级数，叶身采用带气膜冷却孔的翼型截面设计，叶根采用枞树型榫头结构，和轮盘外缘的榫槽实现间隙配合，保证高温工作状态下的热膨胀余量，同时方便后期运维过程中单独更换损伤叶片，无需整体报废轮盘。轮盘中心的轴孔采用渐开线花键配合结构，和涡轮轴传递扭矩，安装边的螺栓孔位置度公差控制在0.02mm以内，保证多级涡轮装配后的整体动平衡精度，避免高转速下出现异常振动。

安装边界层面，轮盘的外缘直径、中心轴孔的配合尺寸、轴向安装定位面的宽度都严格匹配对应型号涡轮机的腔体尺寸，叶片装入轮盘后需要通过力矩扳手按对角顺序锁紧榫头锁片，保证每片叶片的预紧力一致，装配完成后需要做整体动平衡测试，剩余不平衡量需要满足G2.5级精度要求，才能装入机匣开展后续台架试验。实际应用中，这类优化后的涡轮组件能够在保证结构强度满足适航要求的前提下，降低5%左右的转子重量，同时提升2%左右的涡轮级效率，直接降低动力装置的单位燃油消耗率，不管是用于航空发动机的维修替换，还是地面燃气轮机的升级改造，都能直接适配现有安装接口，不需要对周边机匣、轴承座结构做额外修改。
