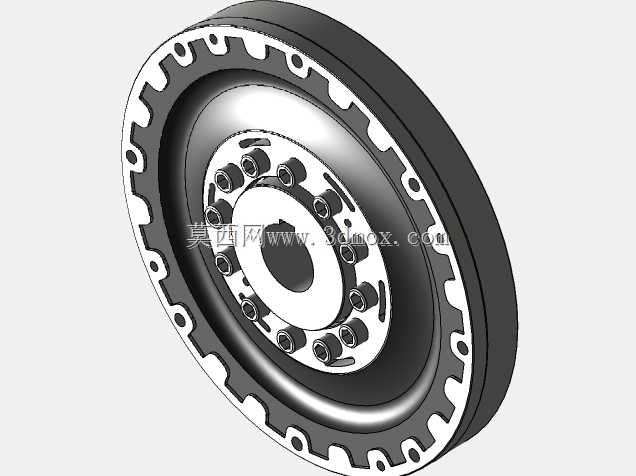

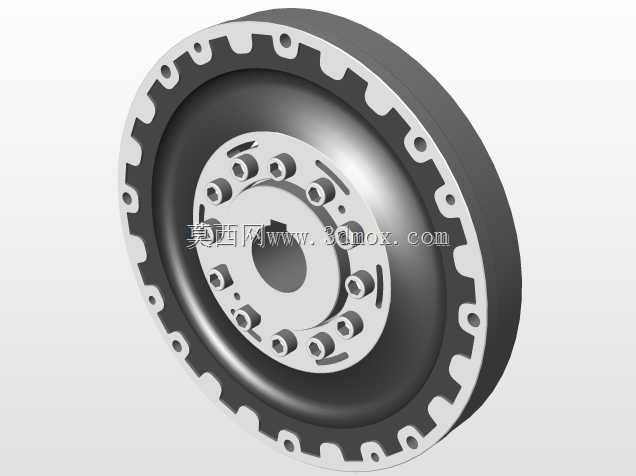

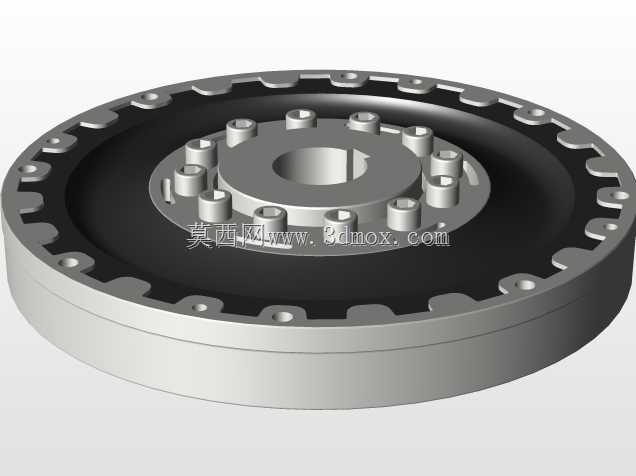

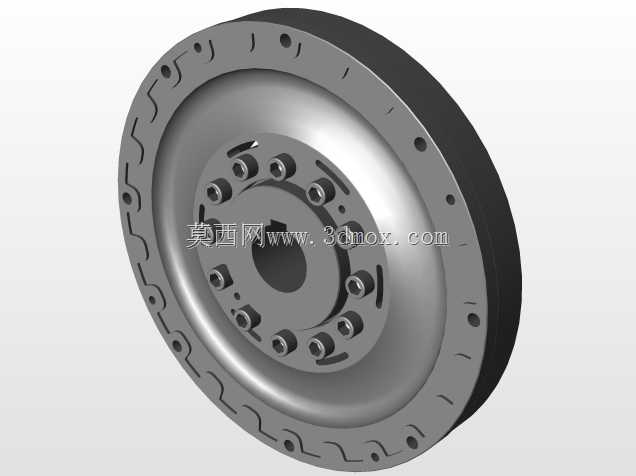

SAE法兰连接高弹性挠性联轴器结构

项目分类:3D模型 发布时间:2021-09-02 ID:259841
  • SAE法兰连接高弹性挠性联轴器结构
  • SAE法兰连接高弹性挠性联轴器结构
  • SAE法兰连接高弹性挠性联轴器结构
  • SAE法兰连接高弹性挠性联轴器结构

这类带SAE法兰接口的挠性联轴器,常配套在柴油发动机与液压泵、分动箱的动力输出端,尤其是工程机械、固定式发电机组这类动力单元与工作装置存在安装对中偏差的场景,能在传递额定扭矩的同时,补偿两轴间的径向、角向与轴向偏移,避免刚性连接带来的轴系附加载荷,延长轴承、密封件的使用寿命。从结构设计来看,该联轴器采用法兰端直接对接SAE标准飞轮壳接口的布局,外圈带均匀分布的安装螺栓孔,可直接与发动机飞轮端的安装止口定位匹配,无需额外制作过渡连接盘,减少了传动链的装配环节,也能控制整体轴向安装尺寸,适配紧凑的动力舱布局。中间的弹性挠性段采用高阻尼弹性体嵌合结构,在传递扭矩时可通过弹性体的微量形变吸收动力输出端的扭转振动,尤其是柴油机怠速、变负载工况下的转速波动,能被弹性结构有效缓冲,避免振动传递到后端的液压系统或传动部件,降低整机运行的振动噪声。内圈的轮毂端采用多螺栓夹紧结构,与被驱动轴的轴头配合时,可通过周向均匀布置的锁紧螺栓抱紧轴径,相比单键连接能传递更大的扭矩,也避免了键连接带来的应力集中问题,适合正反转频繁、冲击负载较大的工况。设计时需要重点匹配安装边界:法兰端的止口直径、螺栓孔分布圆尺寸严格对应SAE14规格的安装标准,确保与发动机飞轮壳的互换性;轮毂端的轴孔范围、键槽尺寸可根据后端被驱动部件的轴径调整,同时要核算联轴器的最大允许扭转角、额定扭矩与最高工作转速,匹配动力单元的输出参数,避免超速或过载导致弹性件过早失效。实际选型装配时,要注意控制两轴的对中偏差在产品允许的补偿范围内,虽然挠性结构可补偿一定偏移,但过大的不对中量会加速弹性体的磨损,缩短维护周期;安装时法兰端的螺栓要按对角顺序分次拧紧,保证端面贴合均匀,避免偏载导致的传动抖动。这类联轴器的挠性结构无滑动摩擦部件,日常维护量小,仅需定期检查弹性件的老化情况,在达到使用寿命周期时整体更换即可,相比齿式联轴器无需定期加注润滑脂,更适合野外作业、维护不便的工程设备动力传动场景。
