PVP23/33系列轴向柱塞液压泵结构

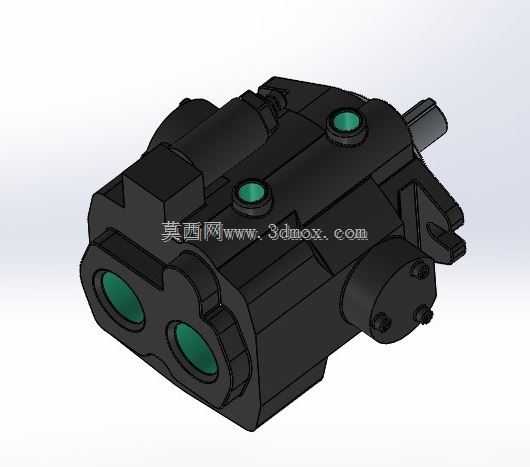

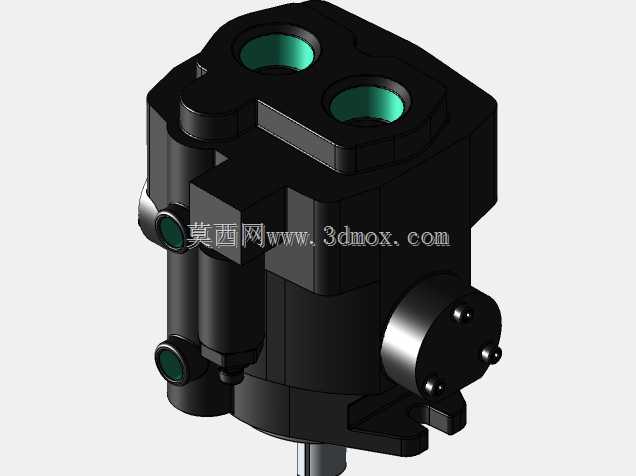

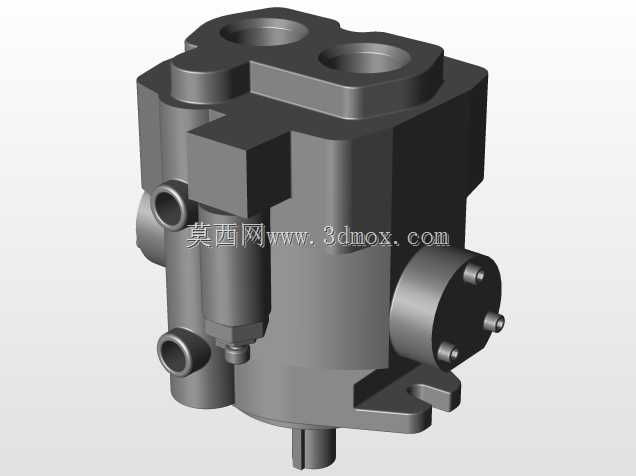

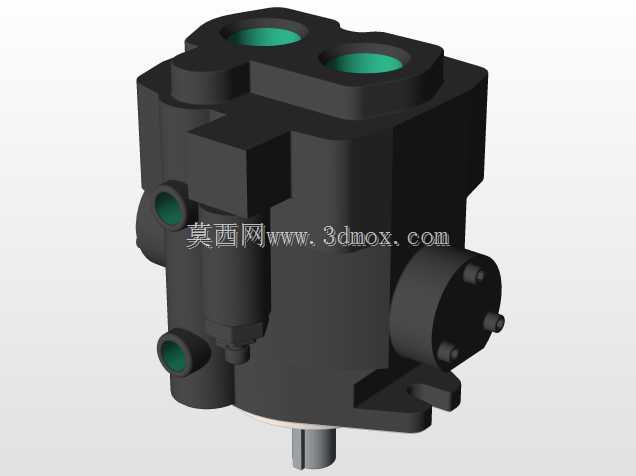

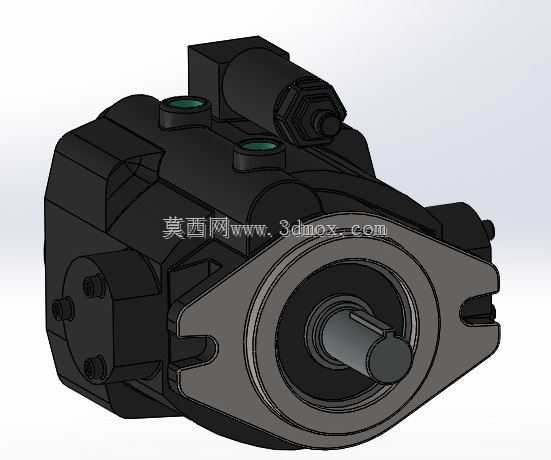

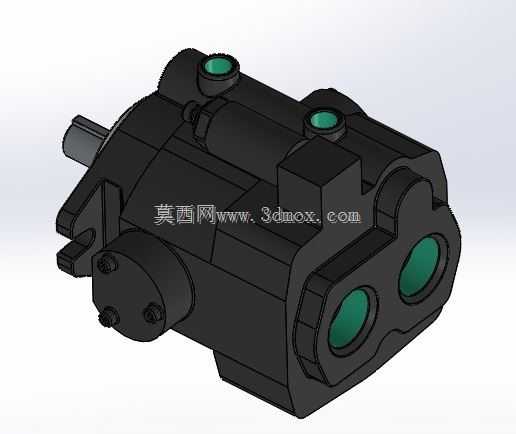

这款轴向柱塞结构的液压动力元件，常被配置在中小型工程机械的液压回路、机床液压站、注塑机锁模供油单元以及自动化生产线的液压执行机构供能端，作为整个液压系统的压力发生装置，它能将原动机输入的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行件提供稳定的压力油源。从结构设计来看，这款泵采用斜盘式轴向柱塞的核心布局，进油口与出油口布置在泵体后端的阀块区域，两个油口采用标准内螺纹连接形式，可直接对接常用的高压液压油管，无需额外定制转换接头。前端的安装法兰采用菱形带安装缺口的结构，适配行业通用的止口定位尺寸，输出轴为标准平键轴伸，能直接匹配钟形罩与联轴器的安装规格，在做设备布局时，只要预留出泵体轴向长度、径向最大轮廓的安装空间，同时保证泵轴与原动机输出轴的同轴度误差控制在允许范围内，即可完成快速装配，不需要额外做复杂的安装支架改制。泵体侧面集成了压力控制调节阀组，可根据系统实际工况调整输出压力与排量参数，在空载待机时能自动降低排量减少无功损耗，带载工作时可稳定维持系统设定压力，避免压力波动导致执行机构动作卡顿。壳体采用高强度铸铁一体铸造成型，内部流道经过优化设计，能降低液压油在泵内流动的沿程阻力，同时壳体表面的加强筋结构既提升了整体刚性，也能在高压工作时降低壳体振动与噪声。在实际选型应用中，这款泵的额定工作压力覆盖中高压工况区间，排量参数适配20-40升每分流量需求的液压系统，可直接替换同规格的进口柱塞泵产品，降低设备的备件采购成本。建模过程中完整还原了泵体的所有外部安装特征，包括各个油口的螺纹规格、安装法兰的止口尺寸、轴伸的直径与键槽尺寸、调节阀的安装位置与外形轮廓，同时对壳体的分型面、连接螺栓的排布位置、密封端盖的结构都做了1:1的还原，可直接用于设备布局的干涉检查、液压站的三维装配模拟，也能作为液压系统教学演示的具象模型，帮助设计人员直观理解轴向柱塞泵的外部结构与安装要点。在做液压站三维布局时，可直接将该模型导入装配环境，核对泵与电机、油箱、阀组之间的安装间隙，提前规避管路干涉、安装空间不足等问题，减少现场装配时的整改工作量。
