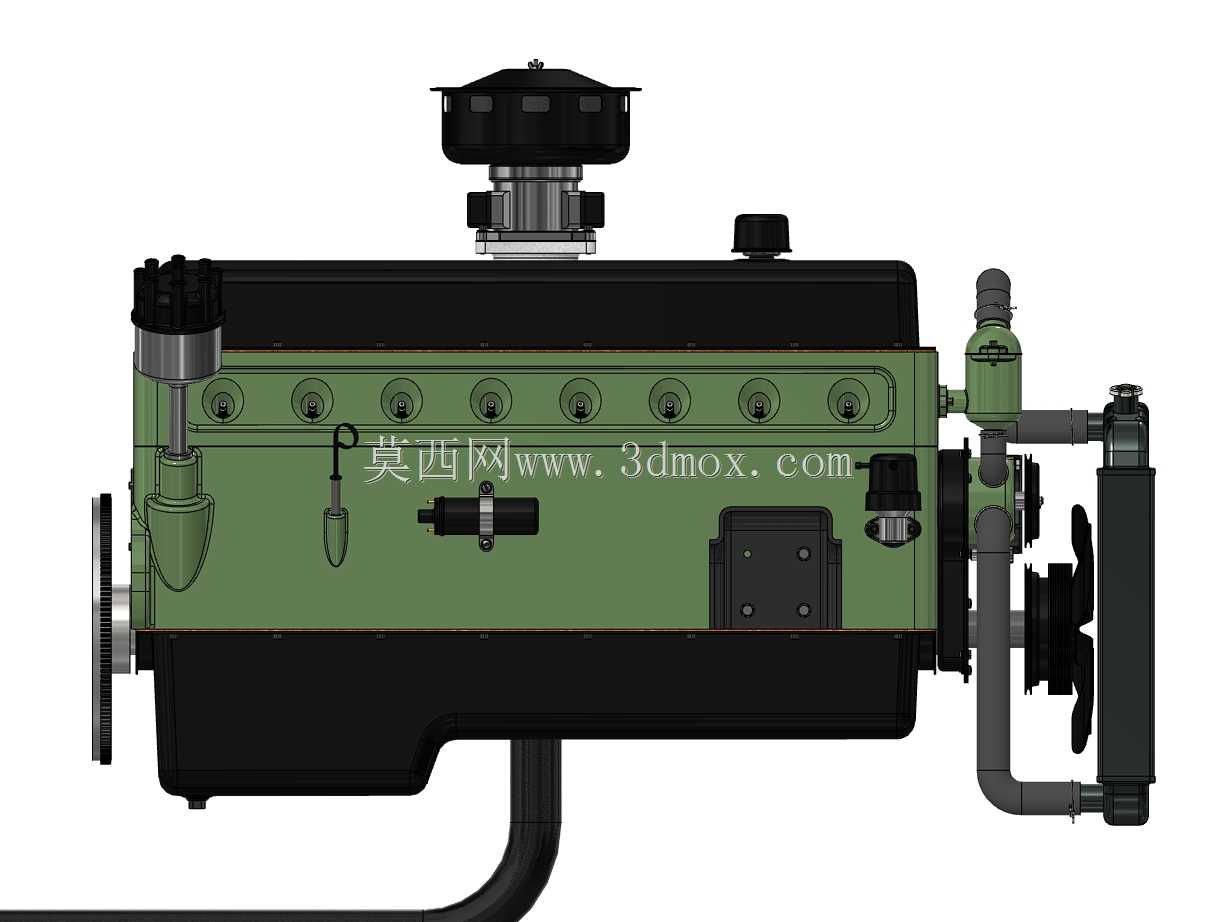

直列八缸动力总成带附属系统结构

这款直列八缸动力结构的三维设计，覆盖了内燃机核心做功单元与外围辅助系统的完整装配关系，可直接用于动力系统选型匹配、教学演示以及改装方案的结构验证工作。从实际工程应用场景来看，这类大排量直列八缸动力单元常被配套在重型商用车辆、大型工程机械设备、固定动力发电机组以及特种船舶的动力舱内，相比V型布局的八缸机型，直列结构的缸体加工工艺性更优，曲轴轴向的受力分布更均匀，长周期高负荷运行下的结构稳定性更突出，只是轴向尺寸更长，对动力舱的纵向安装空间有明确要求。

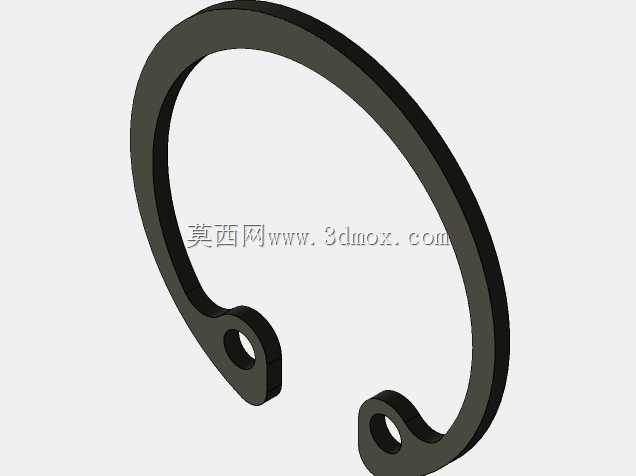

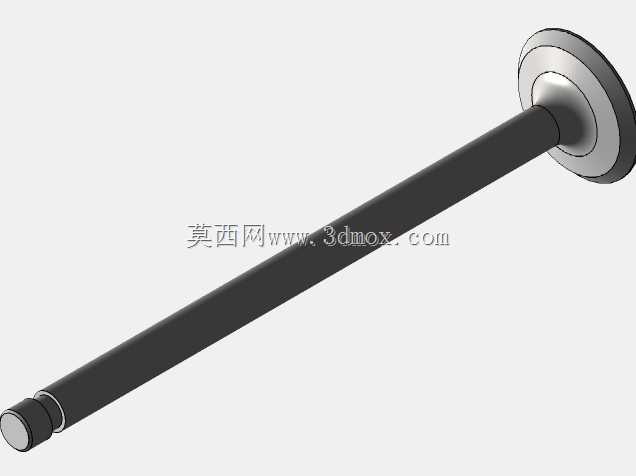

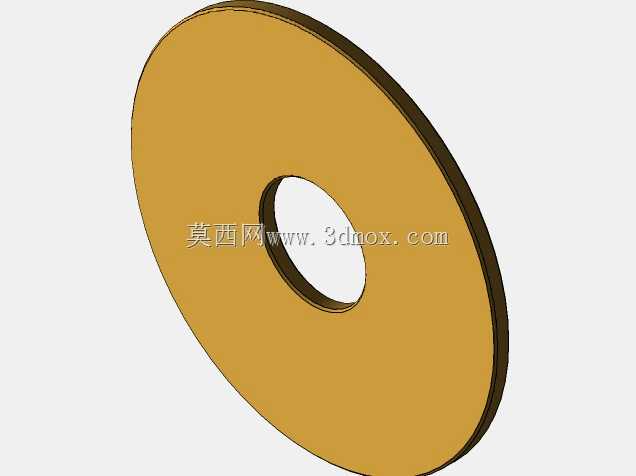

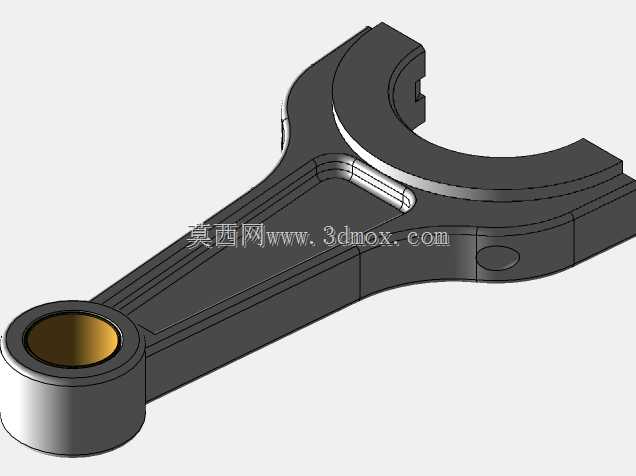

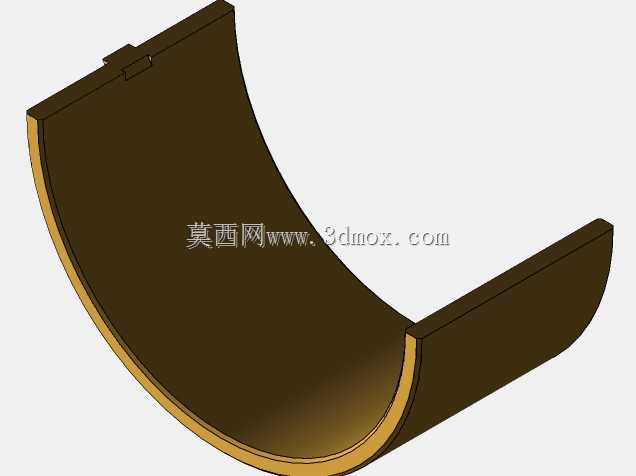

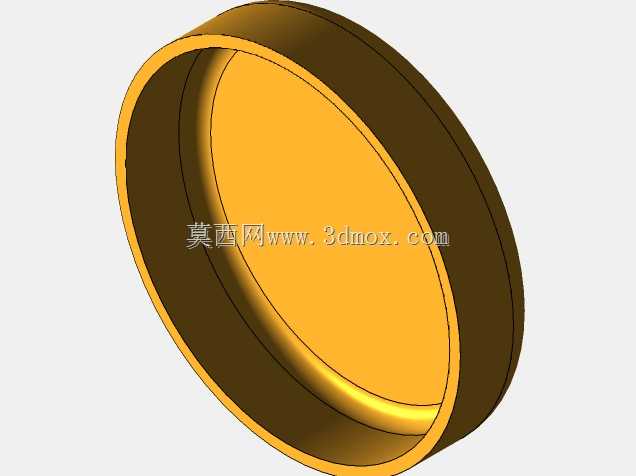

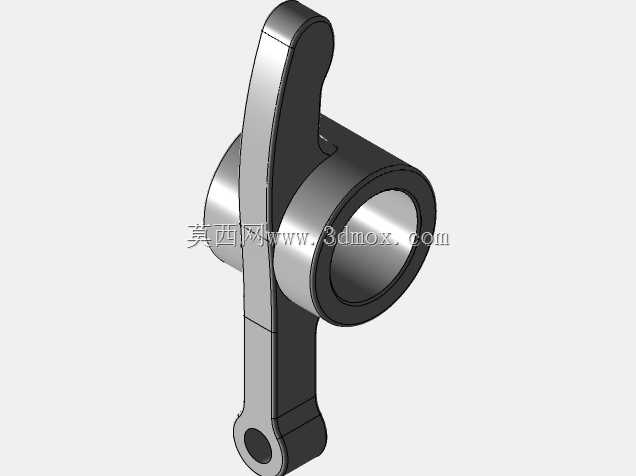

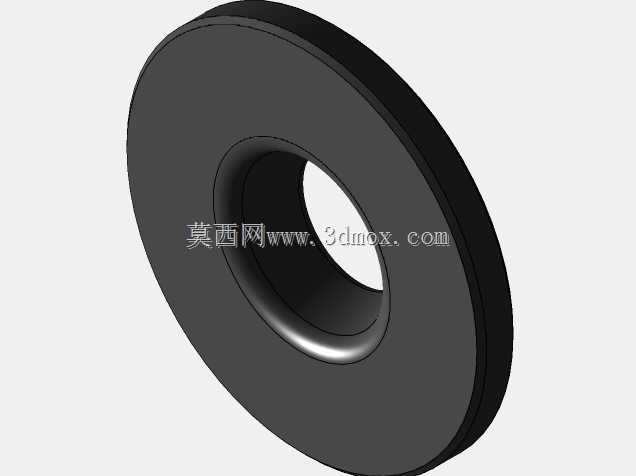

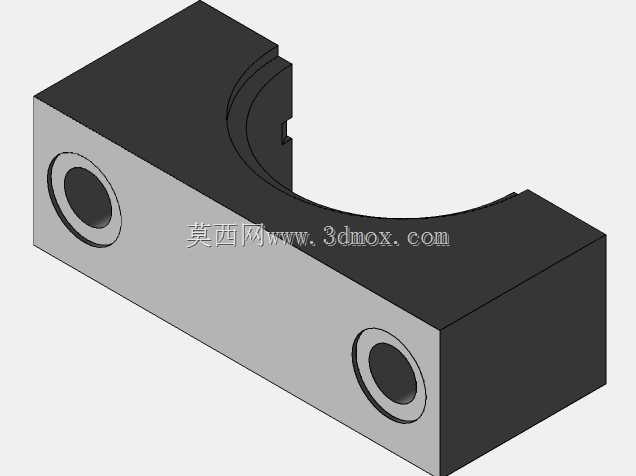

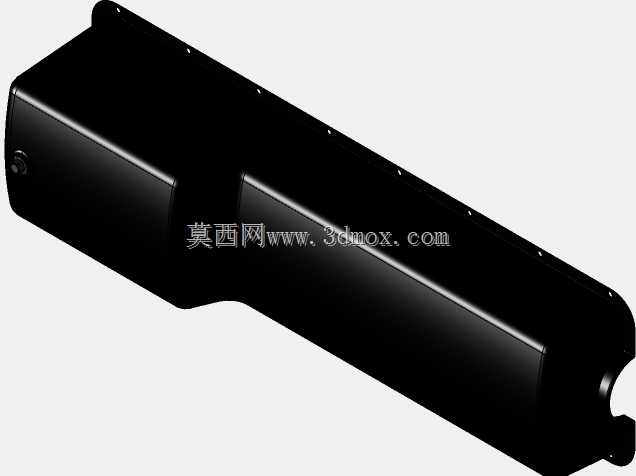

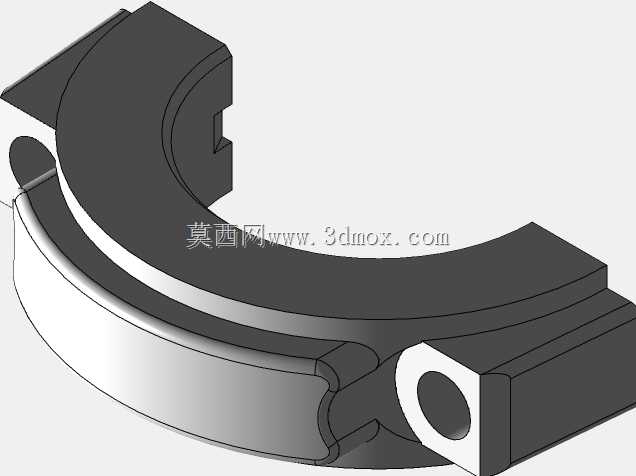

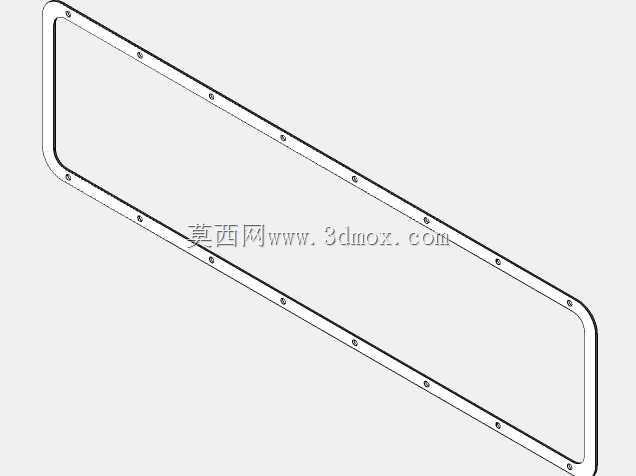

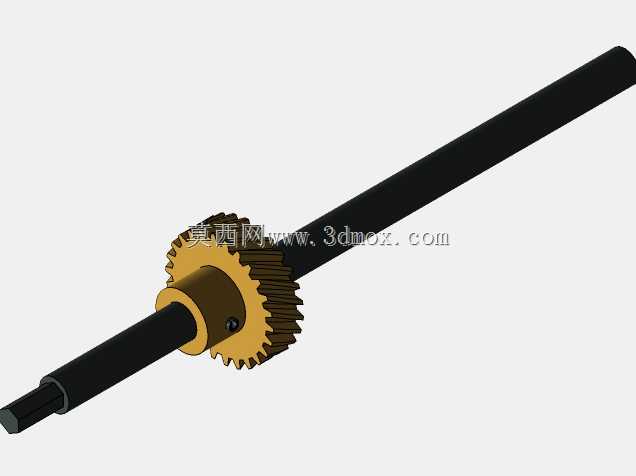

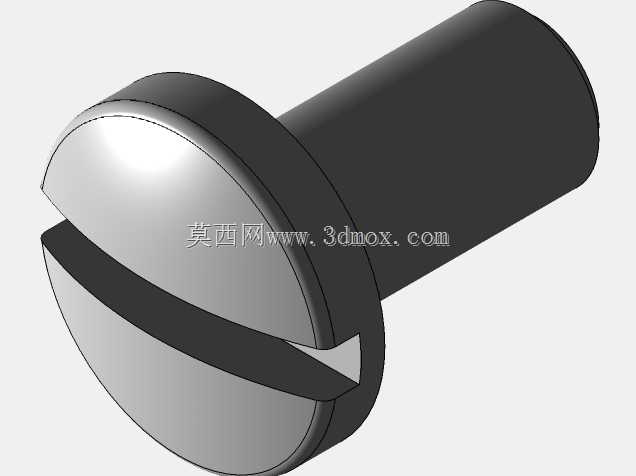

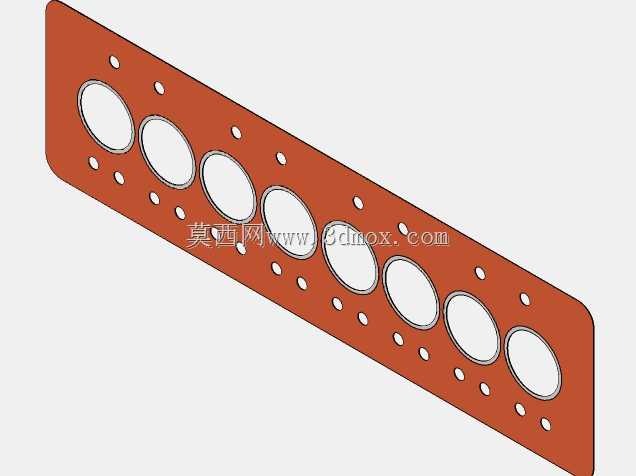

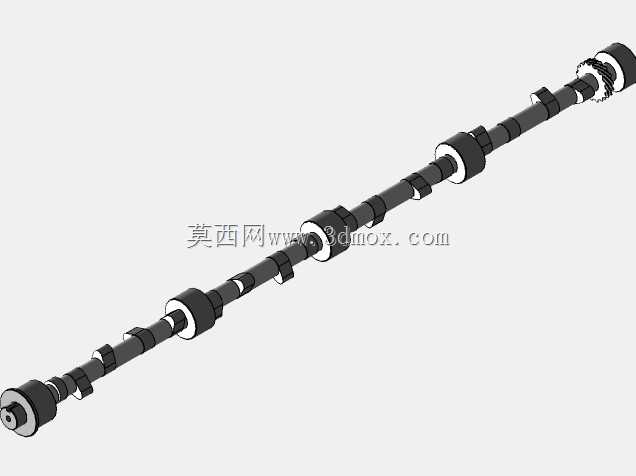

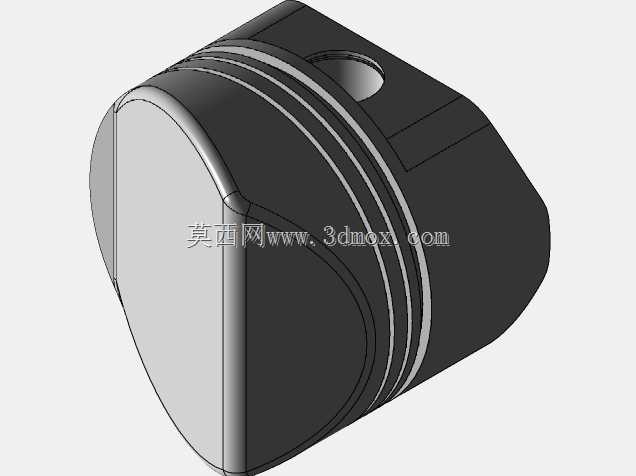

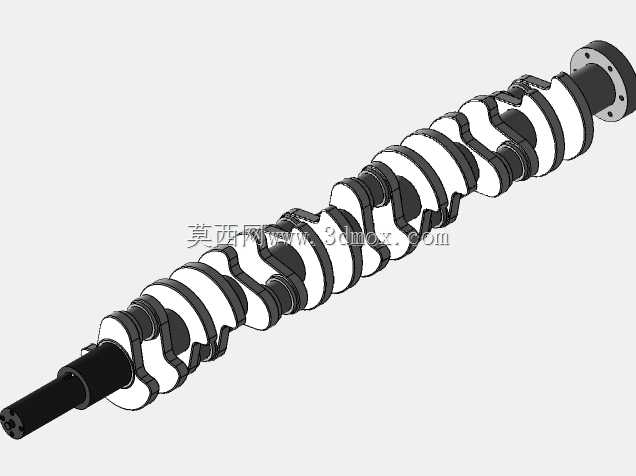

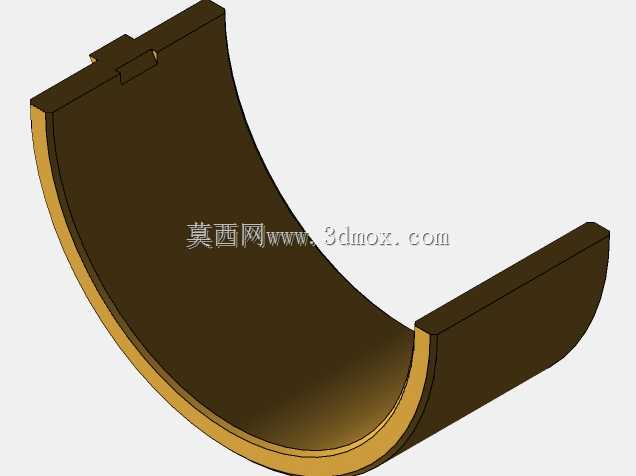

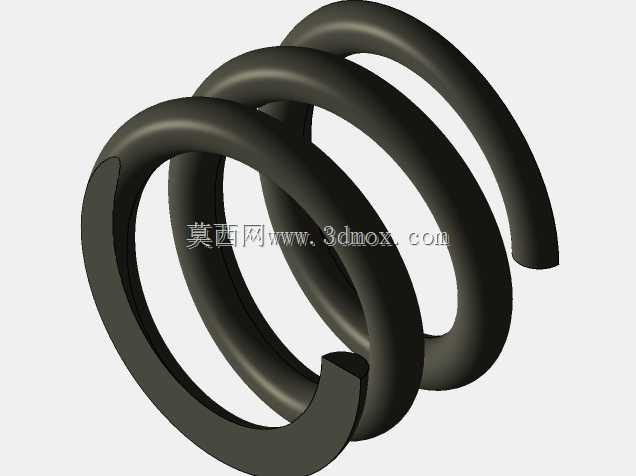

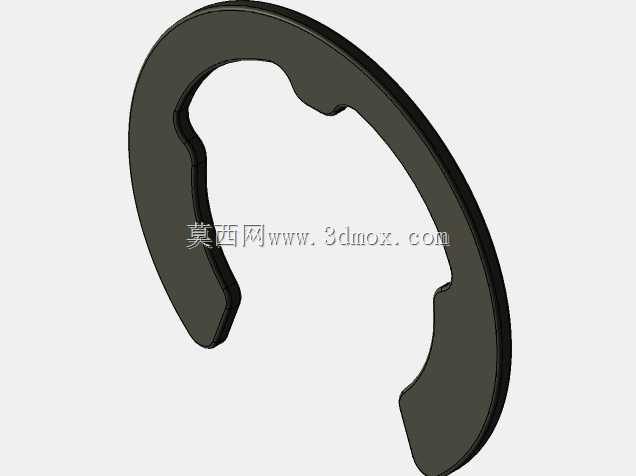

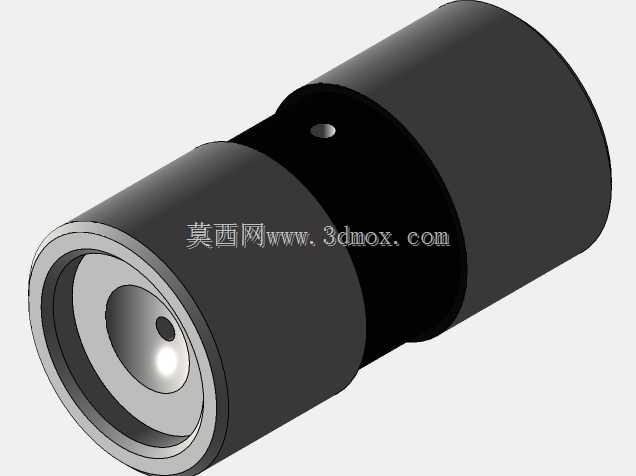

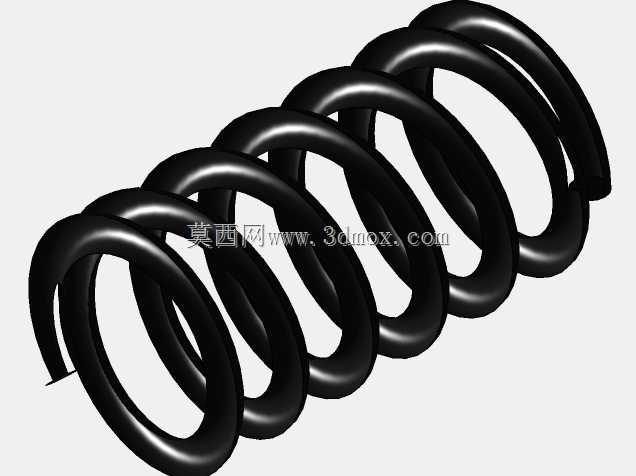

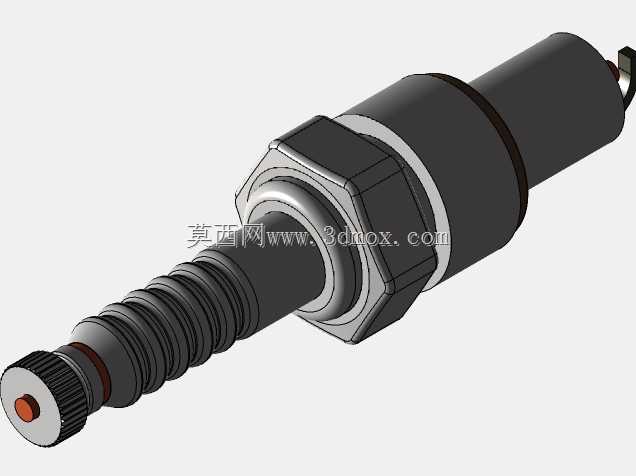

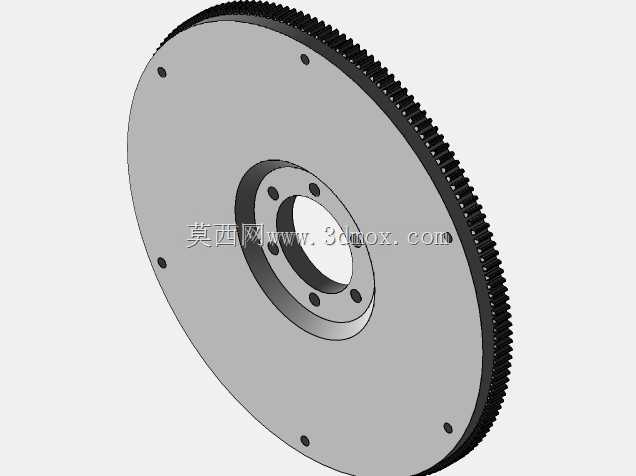

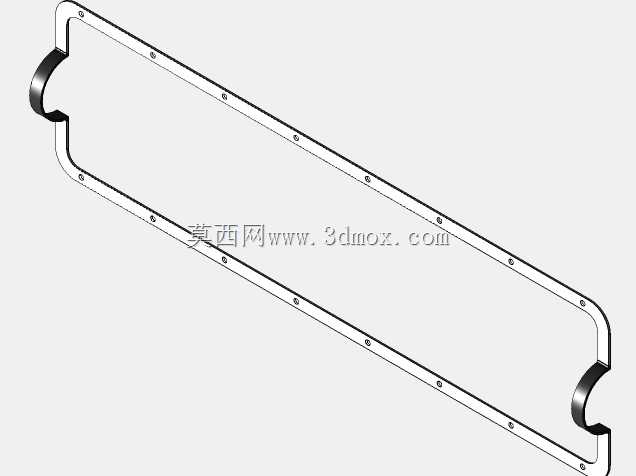

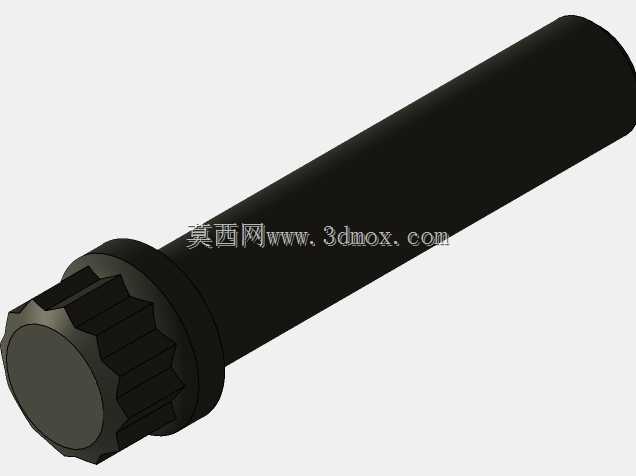

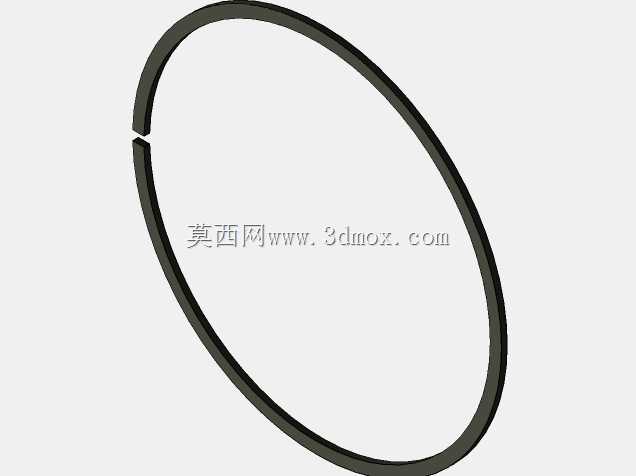

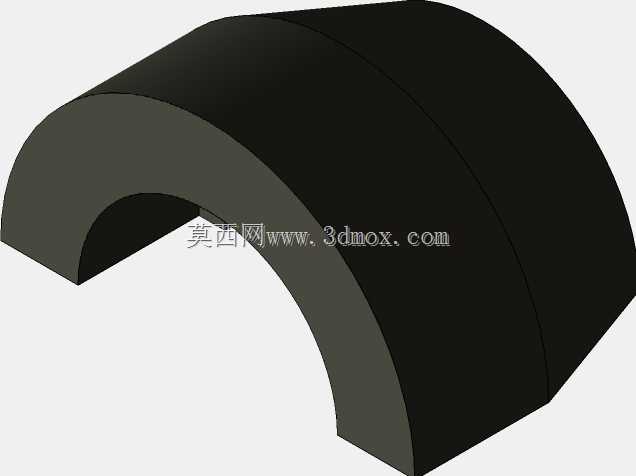

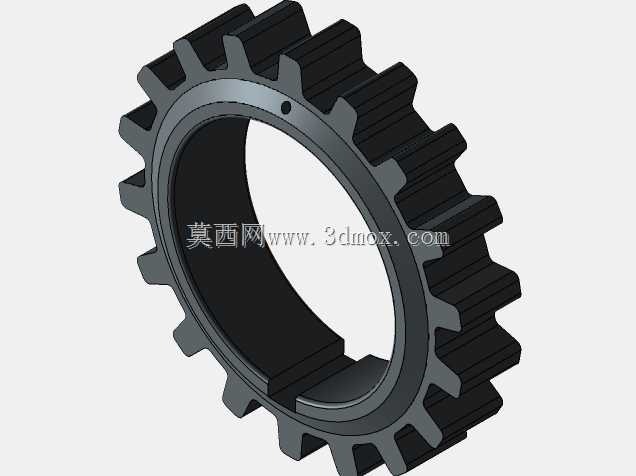

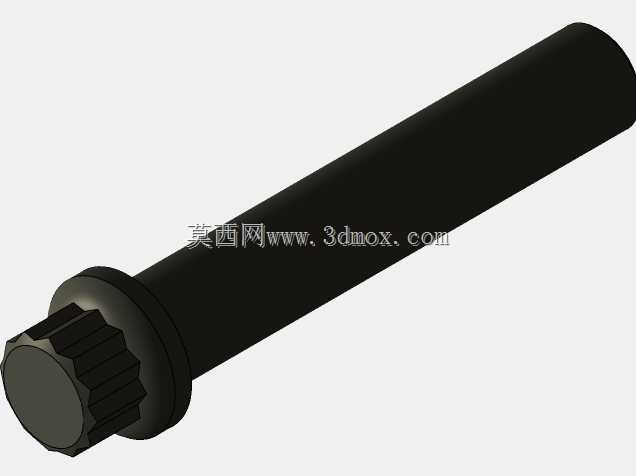

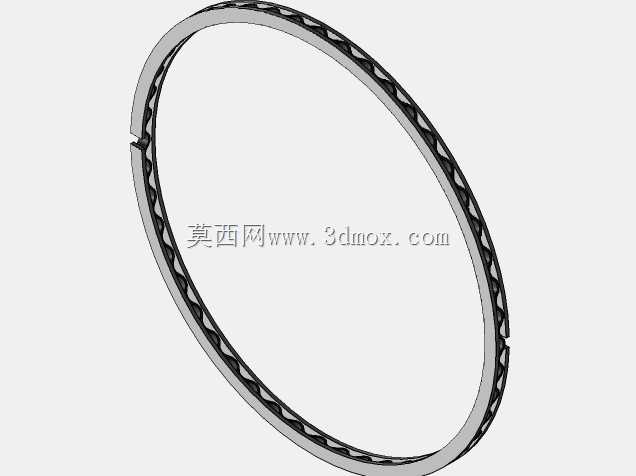

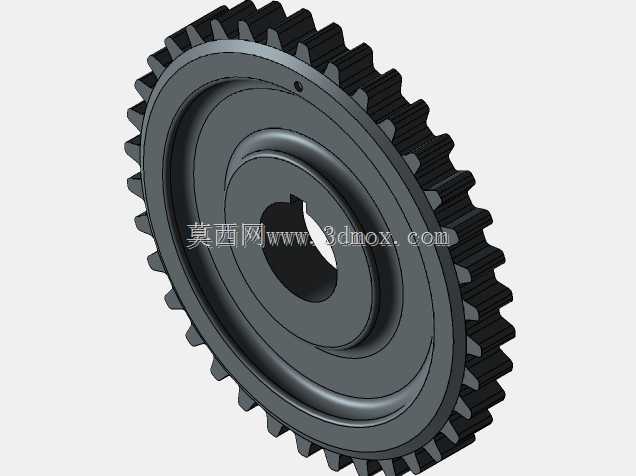

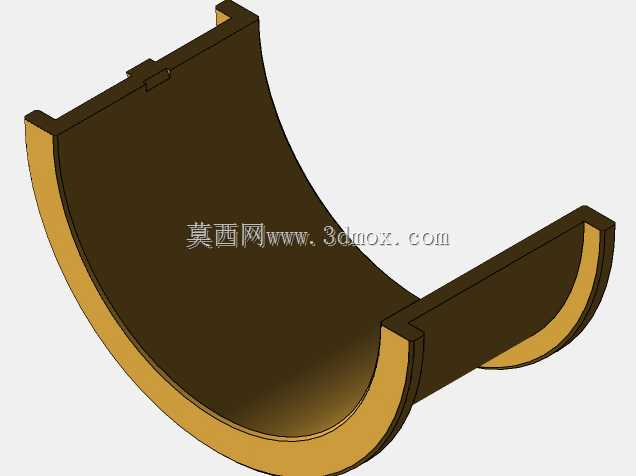

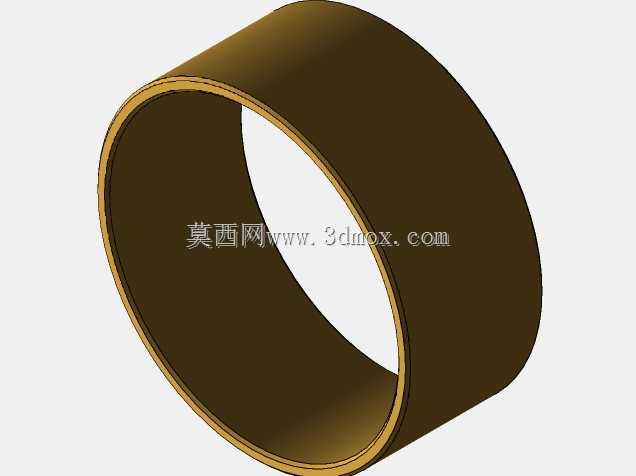

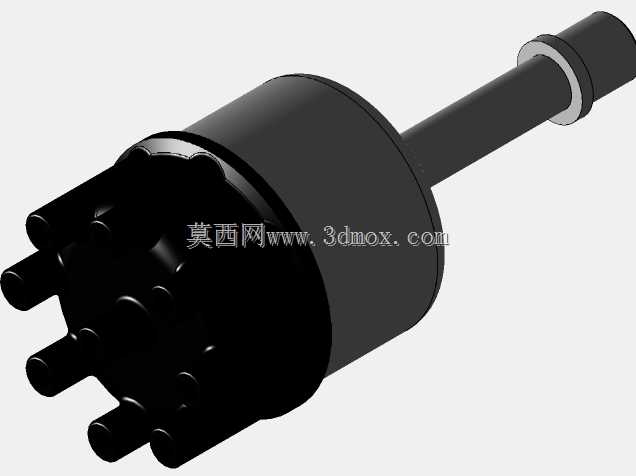

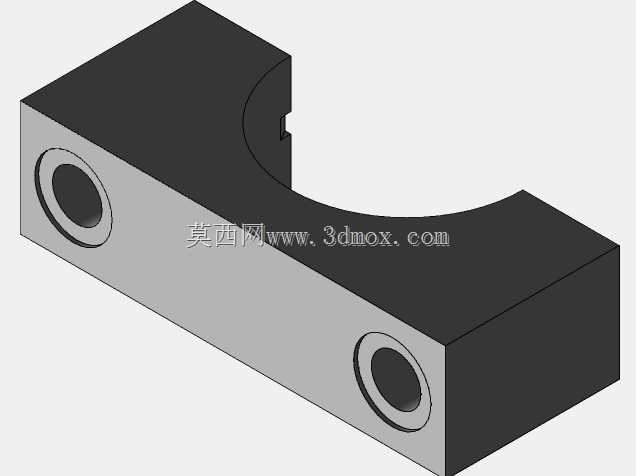

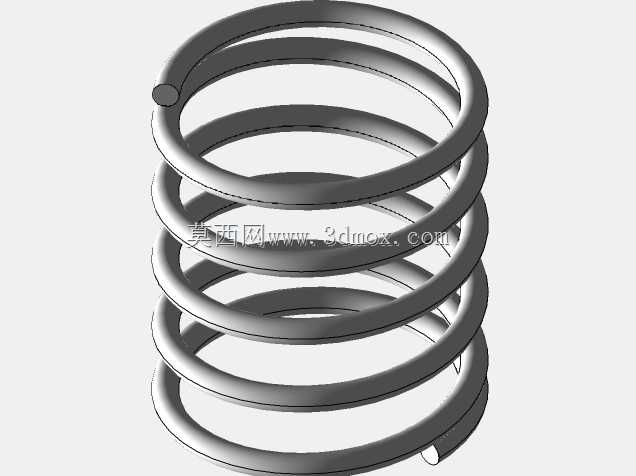

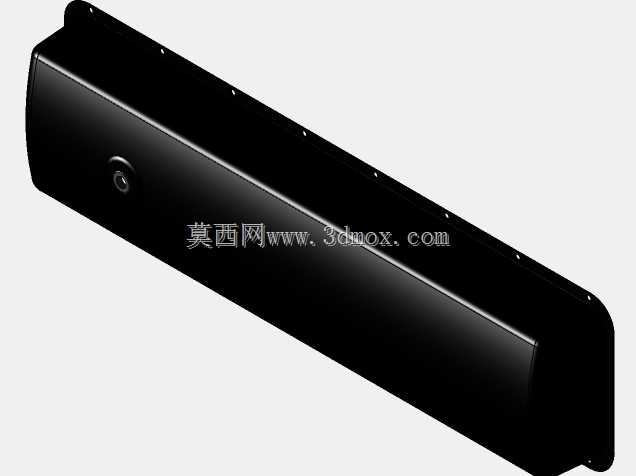

设计过程中没有照搬现有量产机型的油路、燃油泵结构，而是将通用内燃机的核心功能模块做了整合重构，核心做功部分包含了完整的曲柄连杆机构：活塞与气缸壁的配合间隙按照常规水冷内燃机的装配公差预留，曲轴的主轴颈、连杆轴颈都做了轴肩定位结构，可直接用于运动仿真验证活塞往复运动到曲轴旋转输出的动力传递路径，凸轮轴的布置采用顶置结构，进排气门的驱动摇臂与凸轮型线的对应关系完整还原，能够清晰展示四冲程发动机的配气相位逻辑。

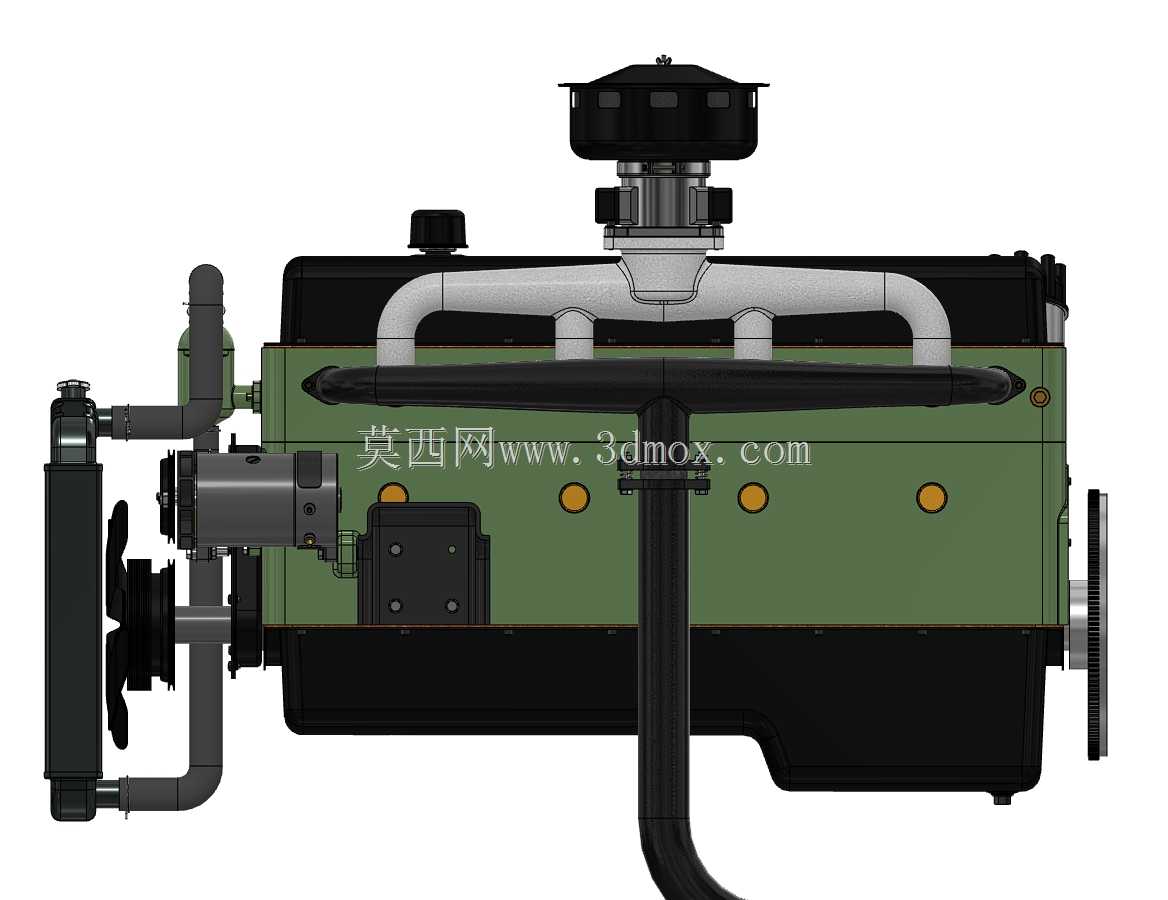

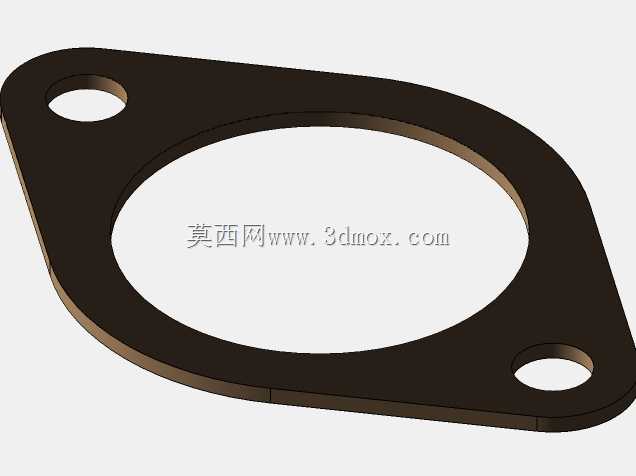

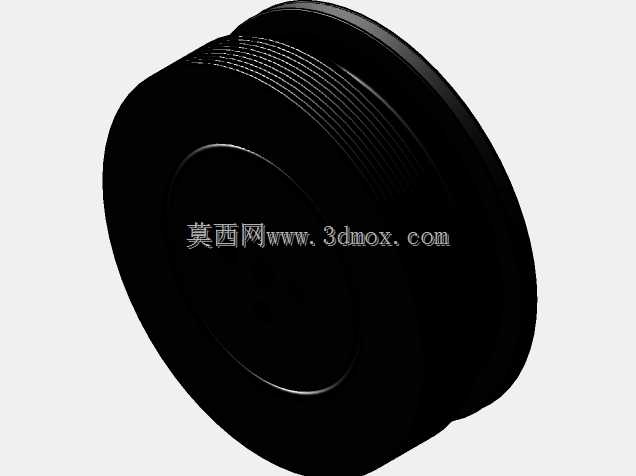

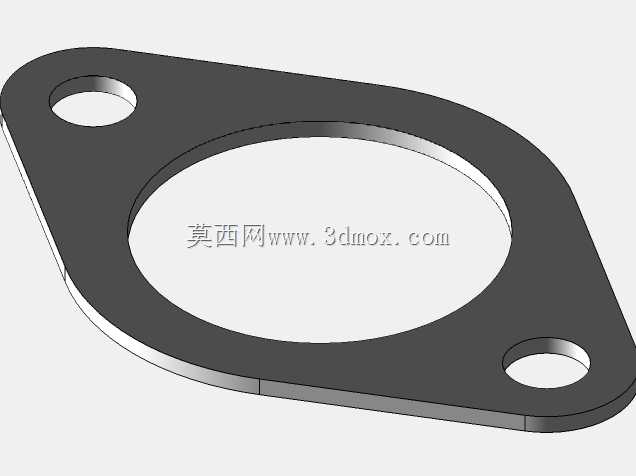

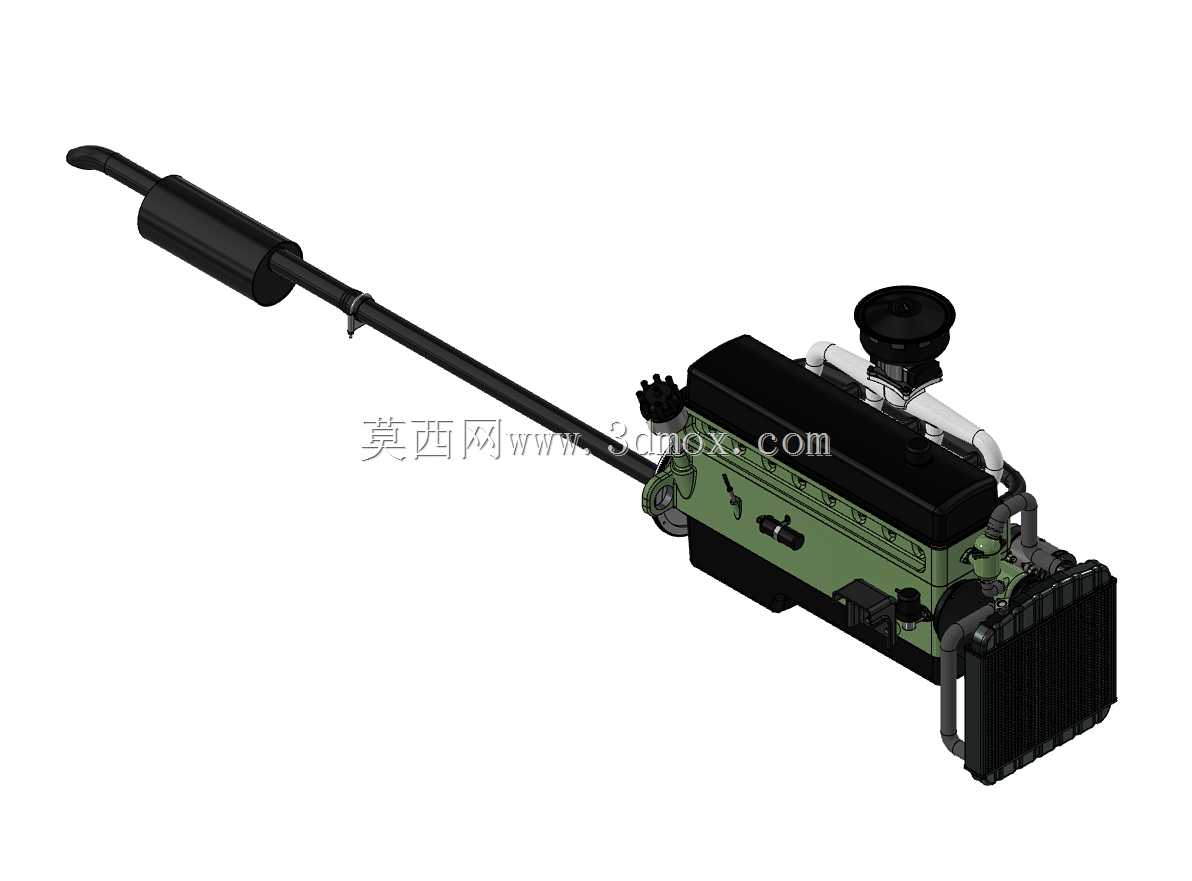

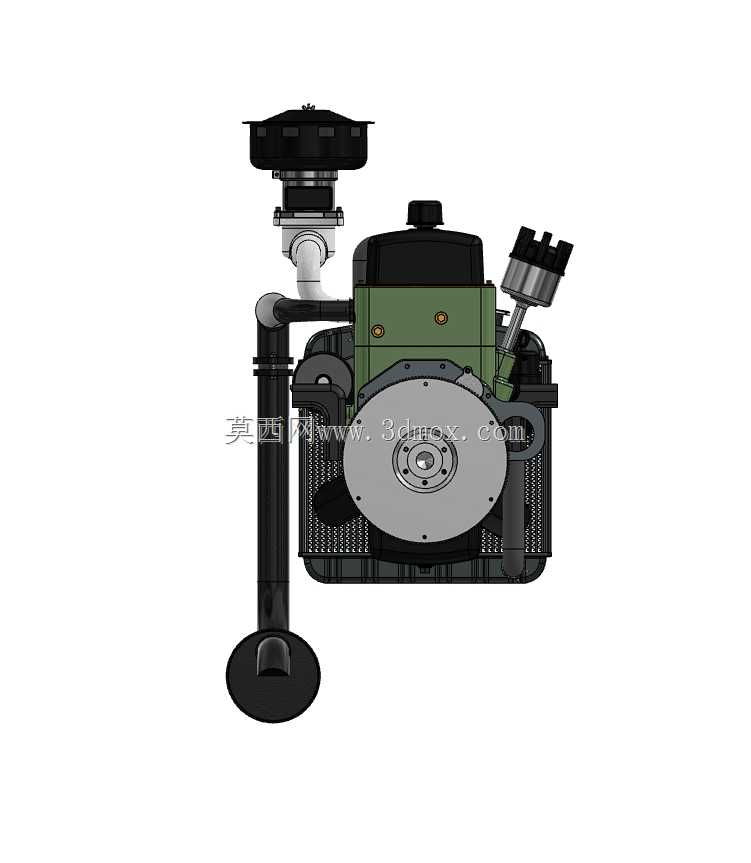

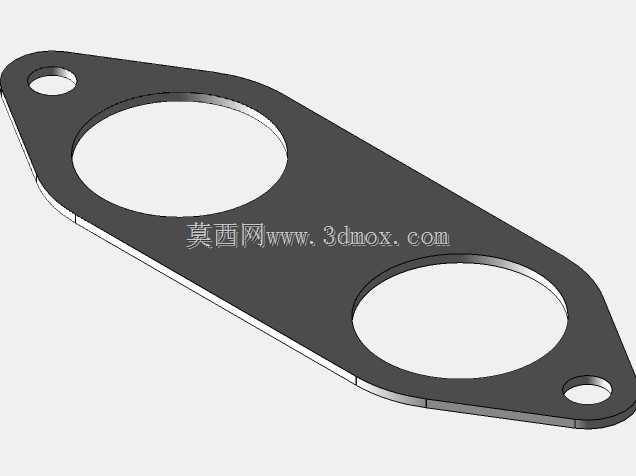

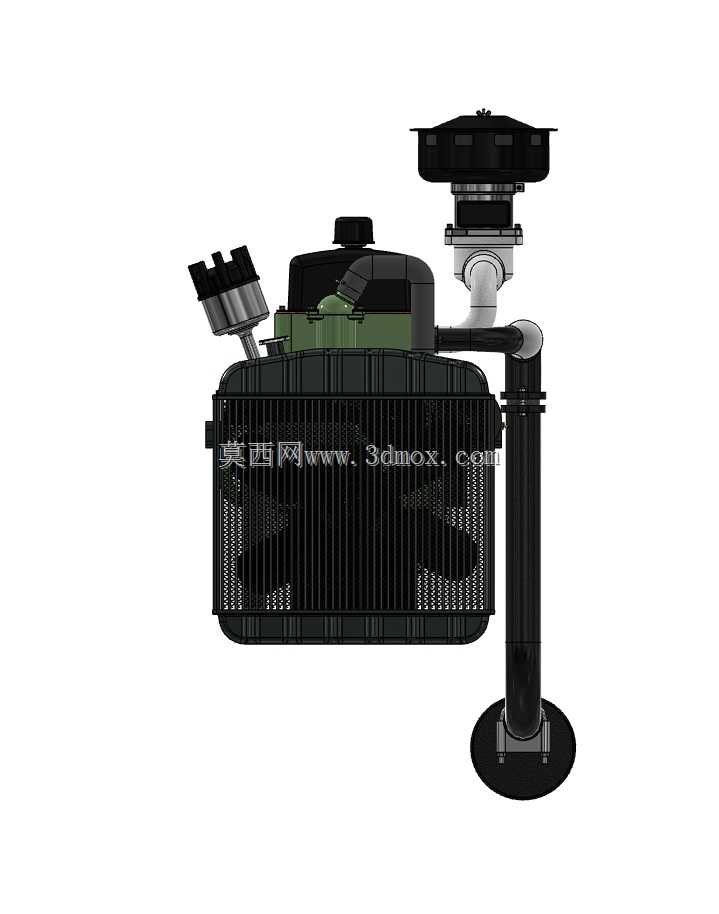

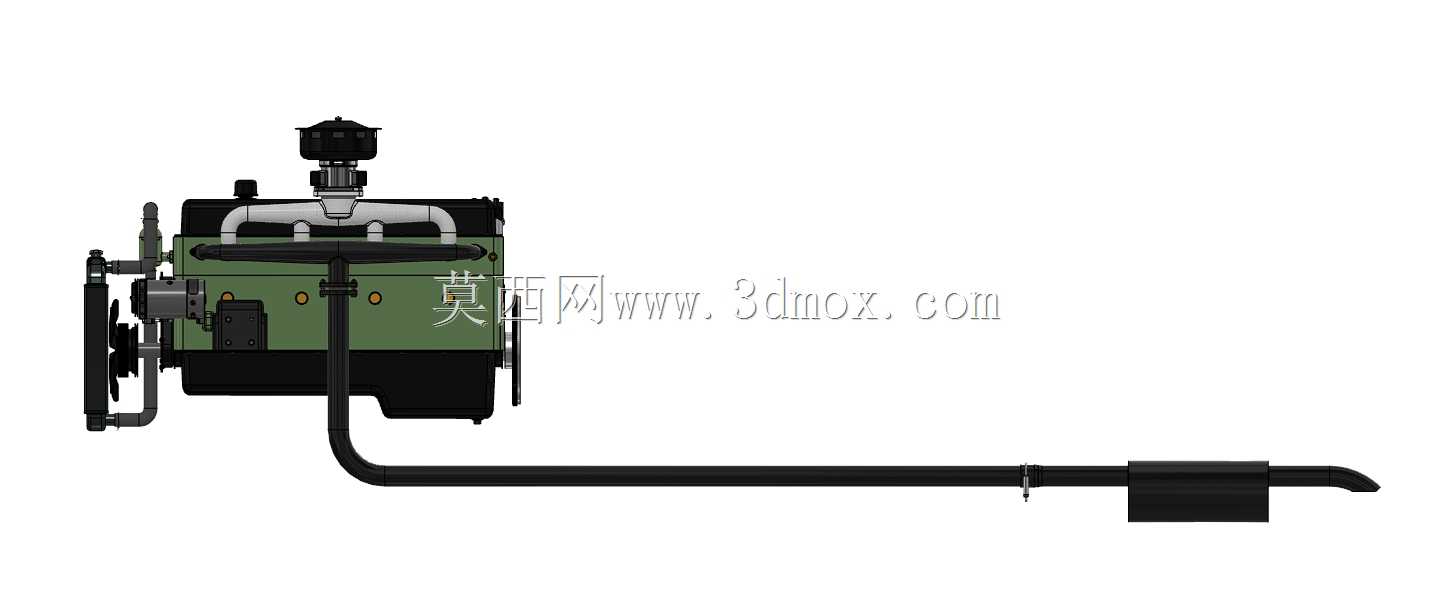

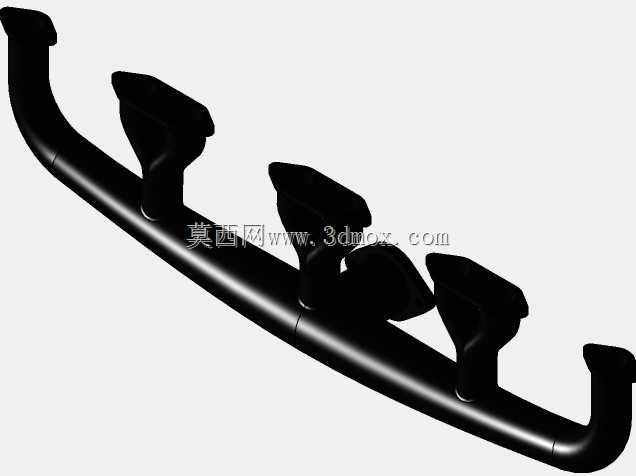

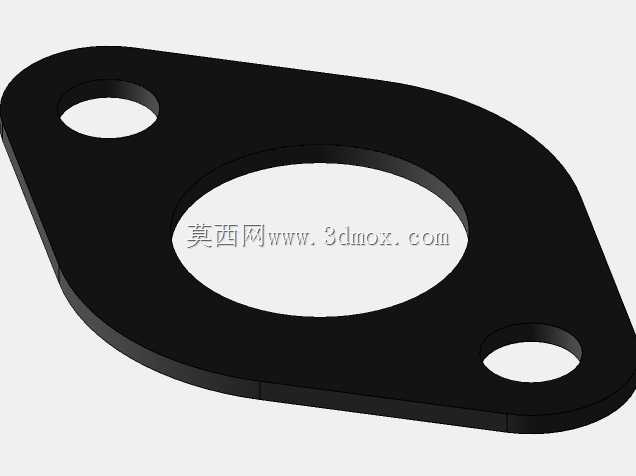

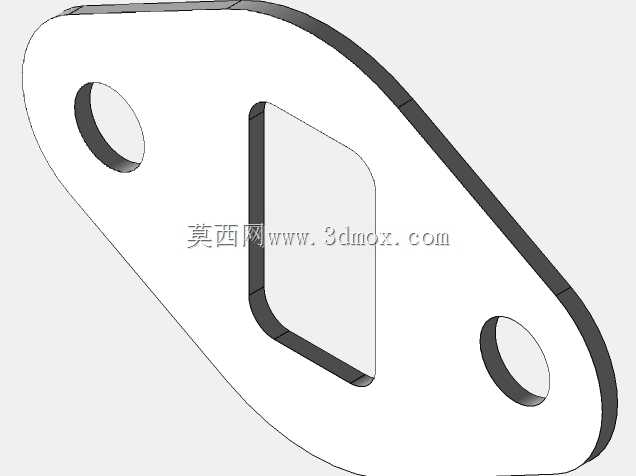

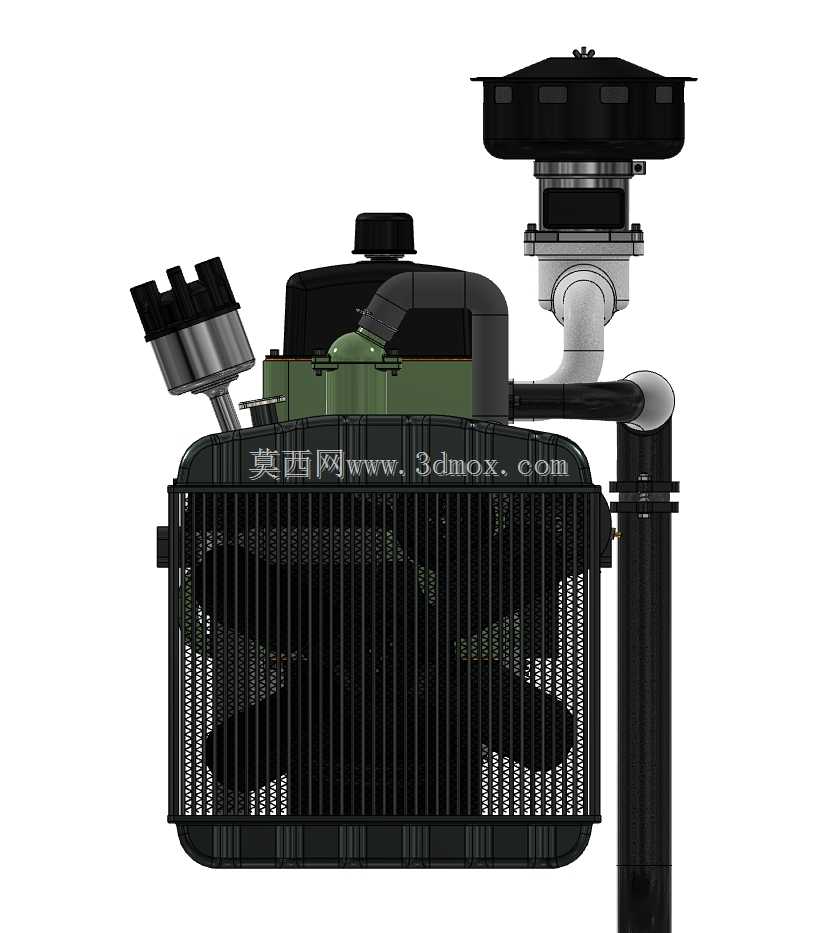

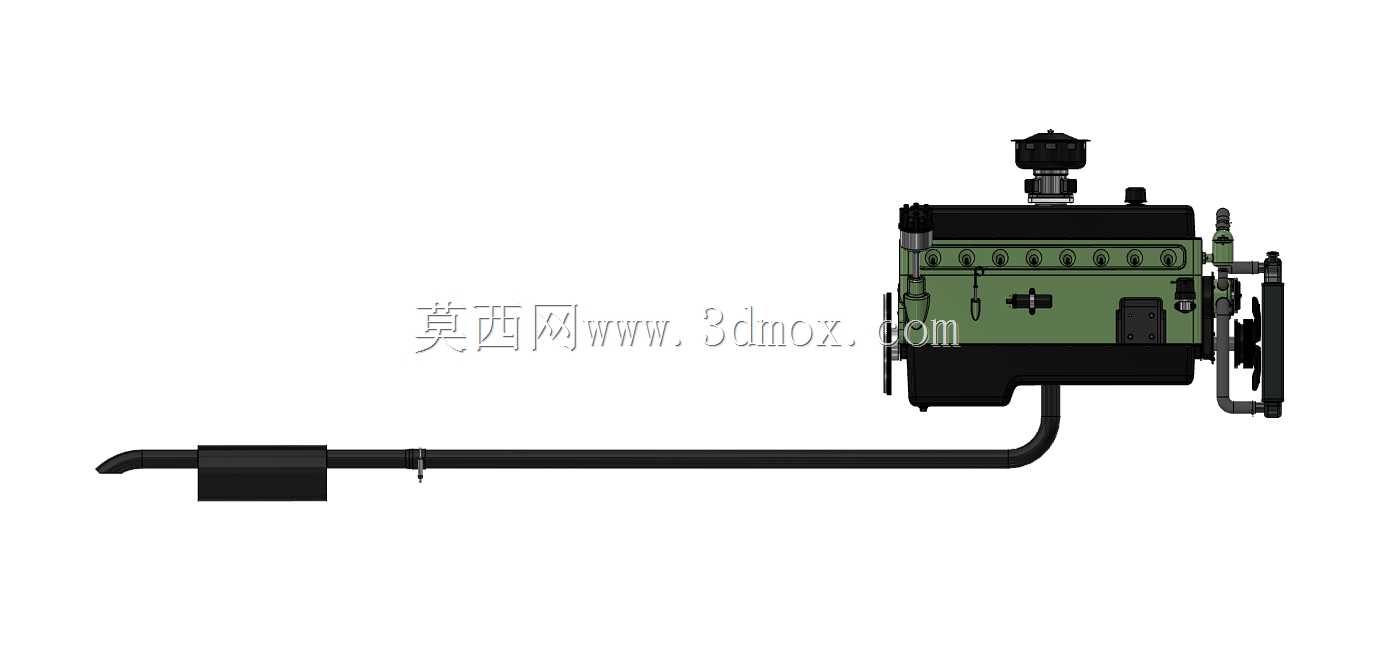

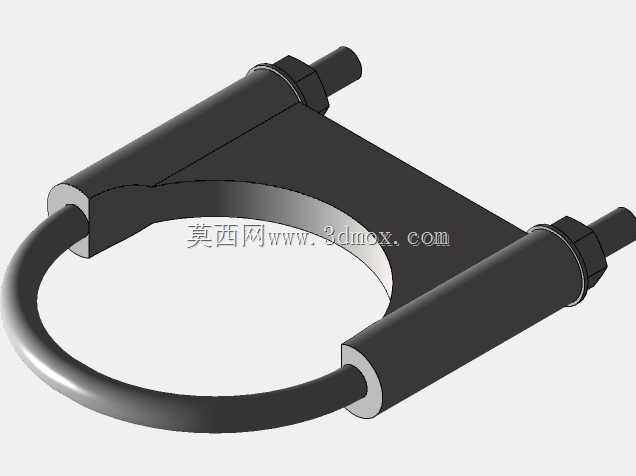

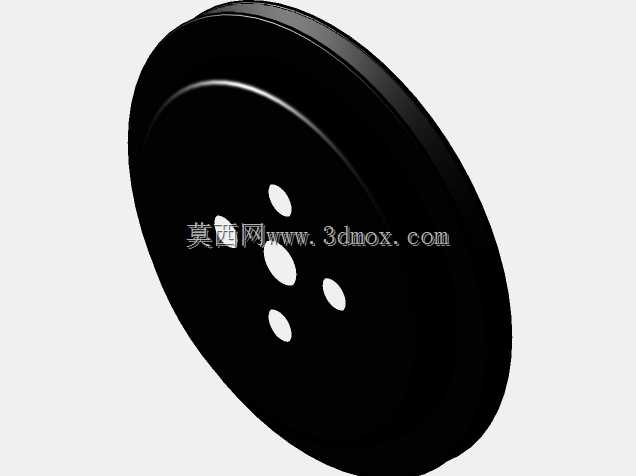

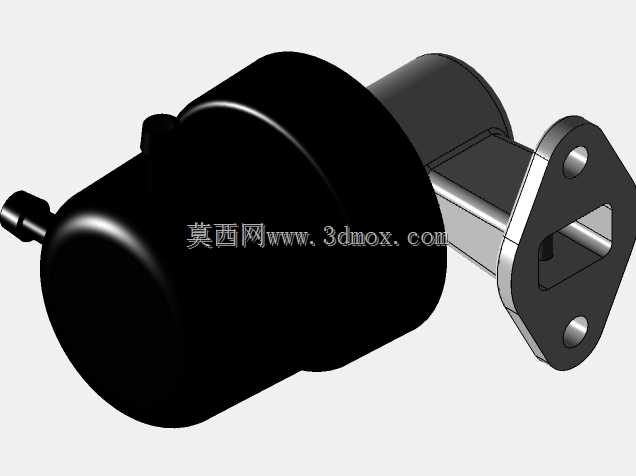

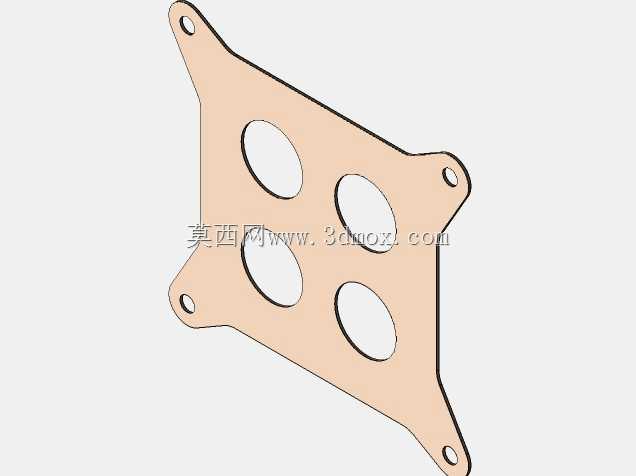

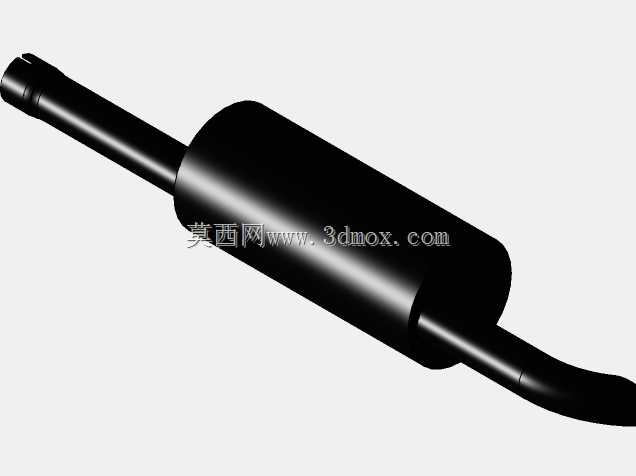

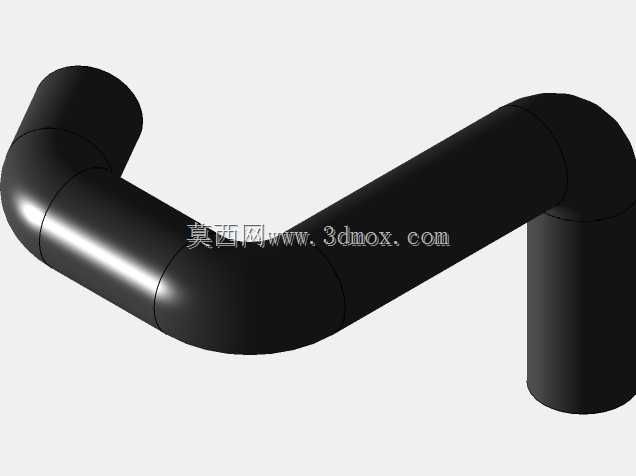

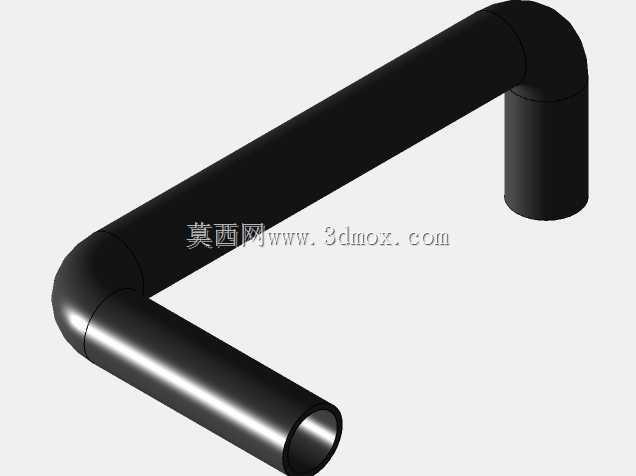

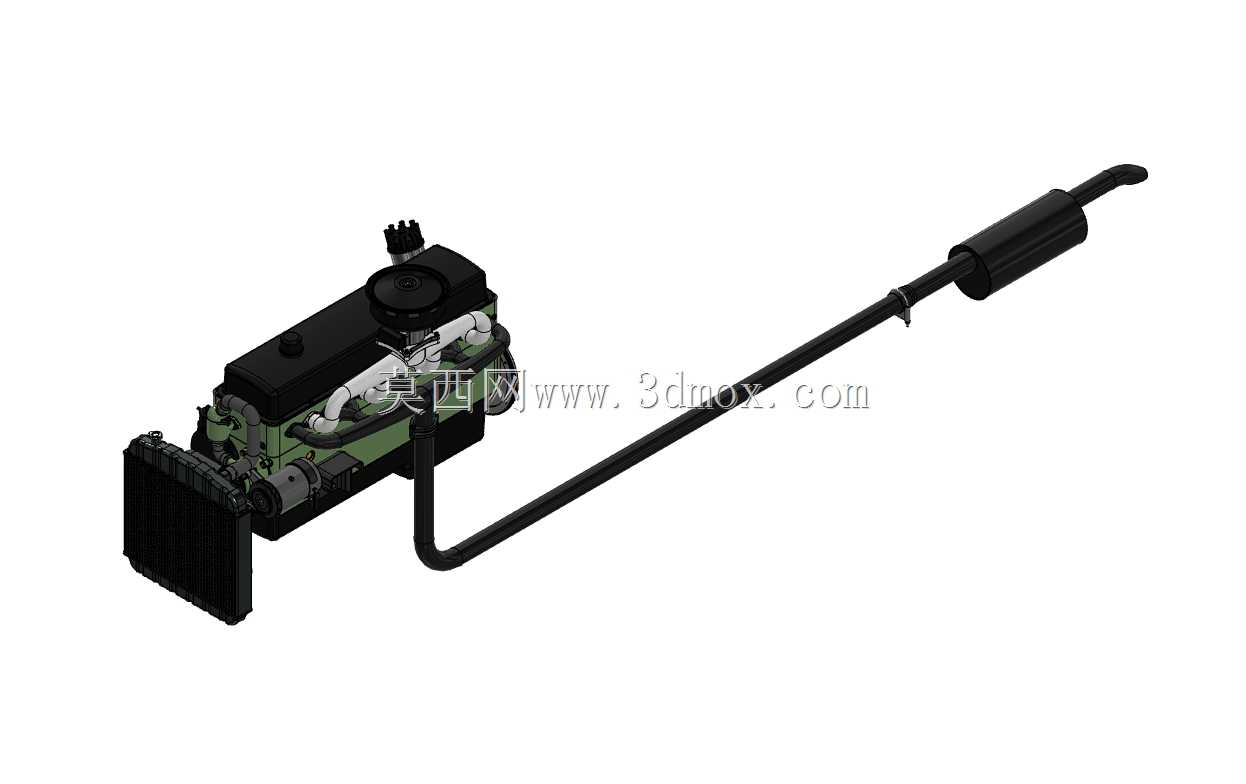

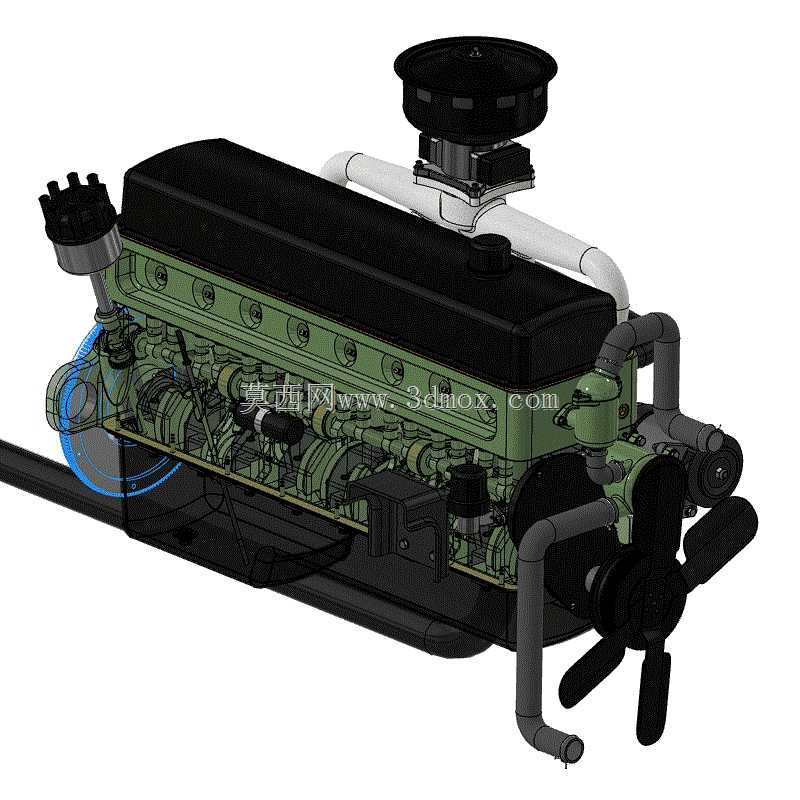

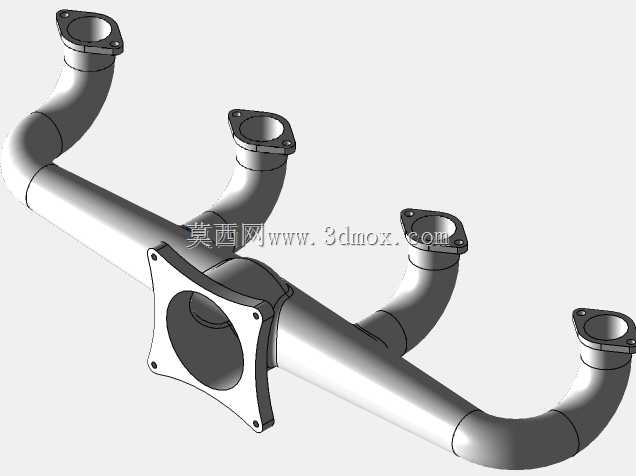

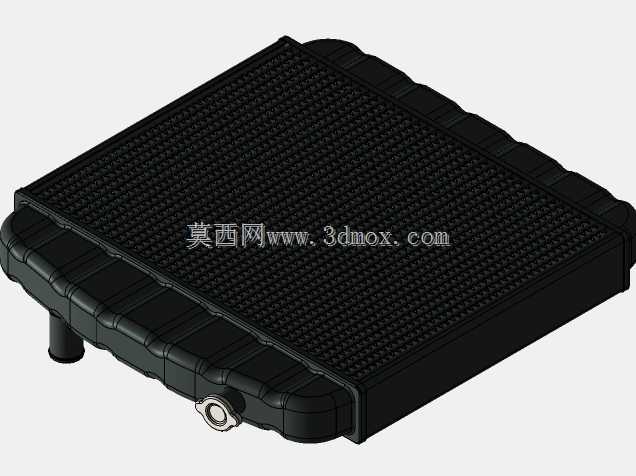

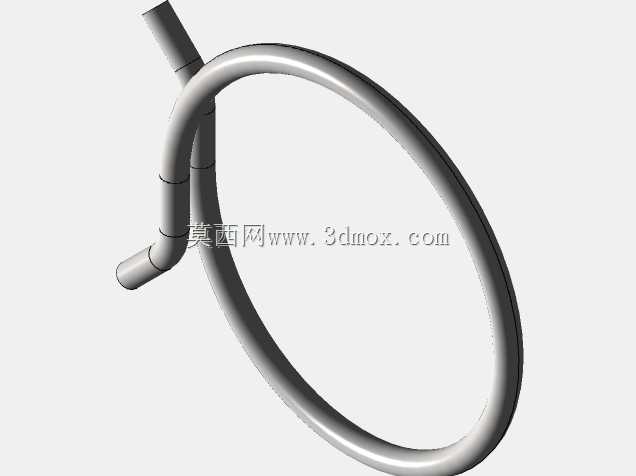

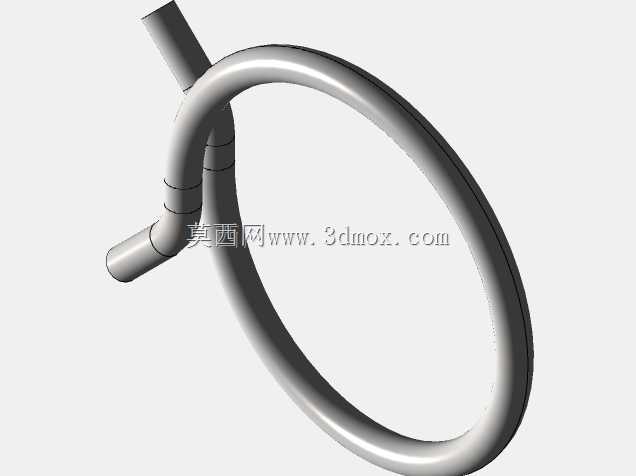

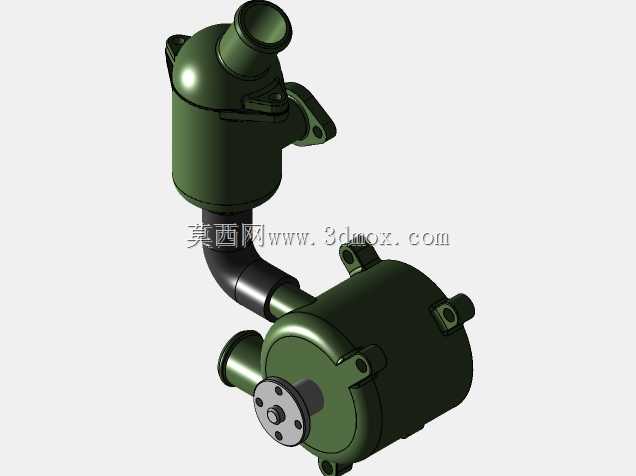

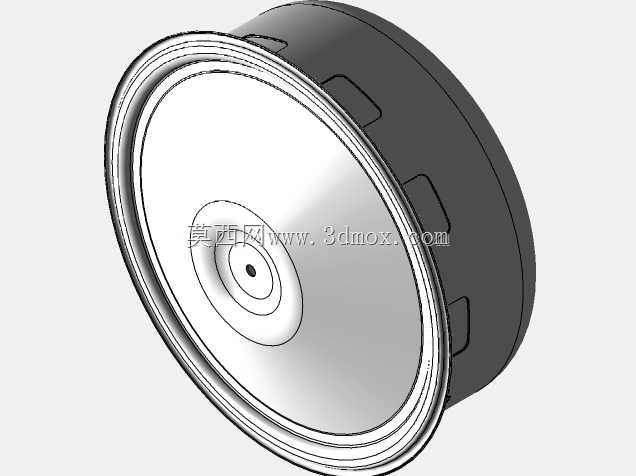

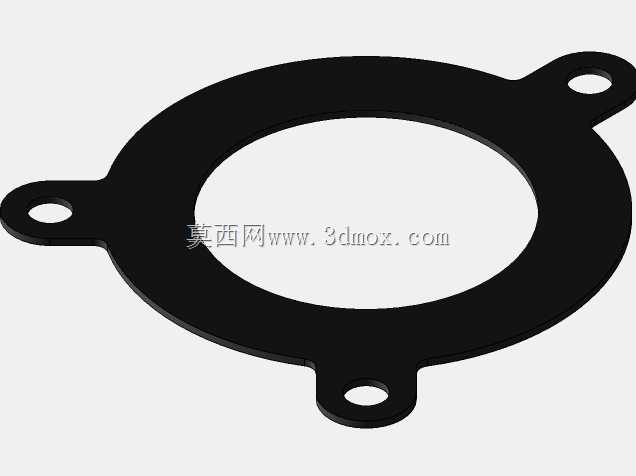

外围附属系统的设计完全围绕实际装机需求展开：前端布置的散热器预留了进出水管的安装接口，散热鳍片的排布密度参考了同排量水冷机型的散热效率要求，配套的散热风扇安装位与曲轴前端皮带轮的传动路径做了对应，可直接用于冷却系统的流场仿真分析；侧部布置的油浴式空气滤清器通过软管连接到四腔化油器进气口，化油器的安装法兰与进气歧管的接口做了密封面定位，满足进气混合比调试的结构演示需求；排气系统从排气歧管汇总后，通过长管路连接后置消音器，消音器的吊挂点位置按照动力舱的安装边界做了预留，避免运行过程中排气系统的振动传递到舱体结构。

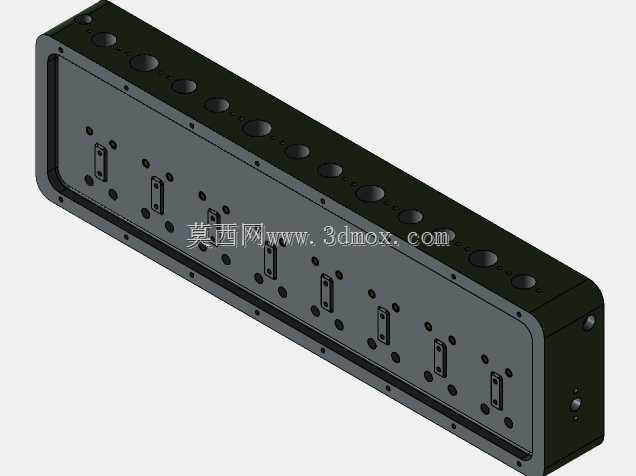

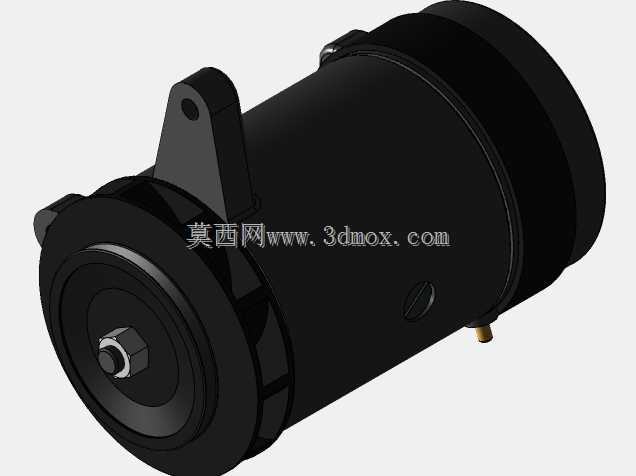

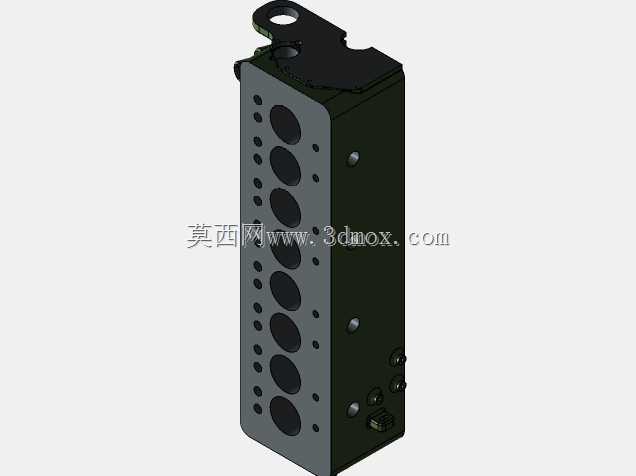

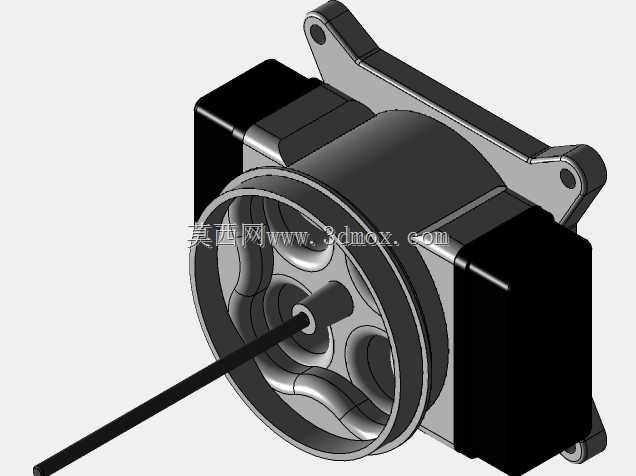

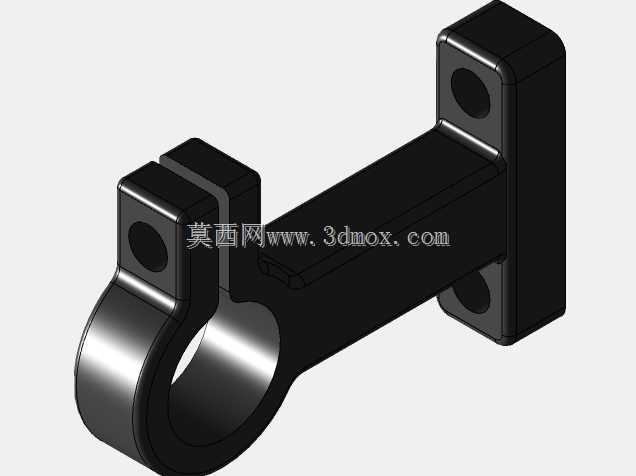

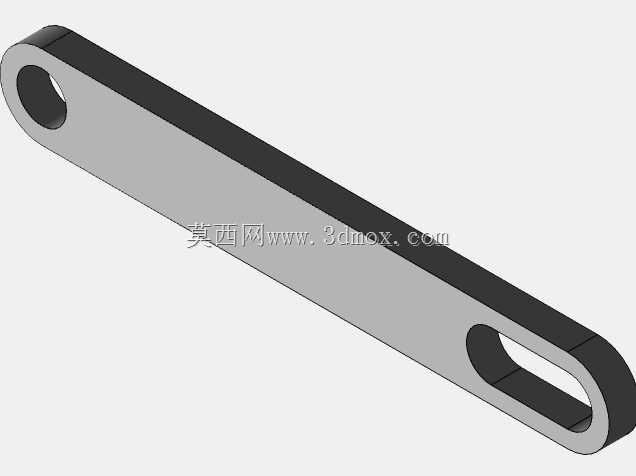

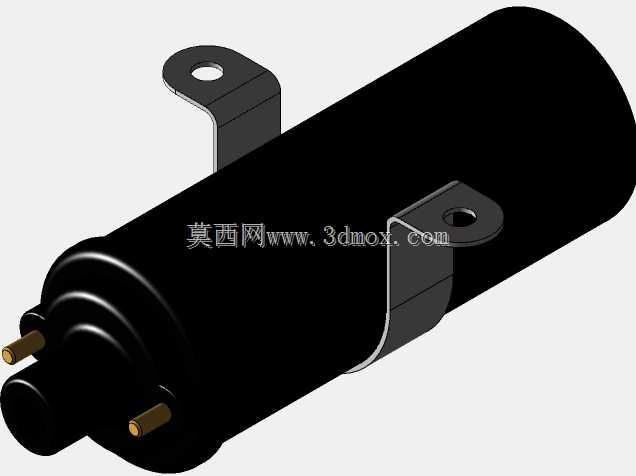

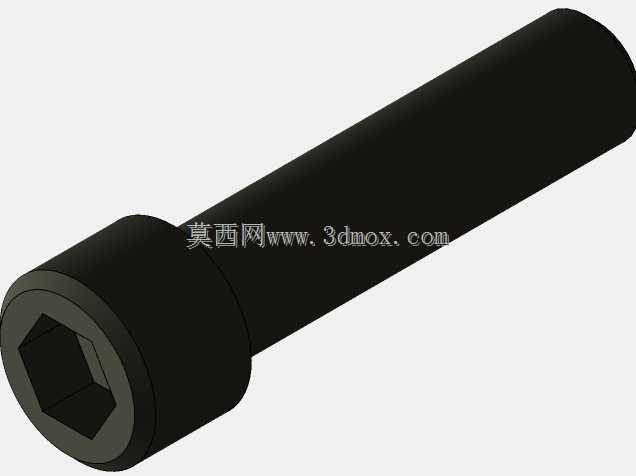

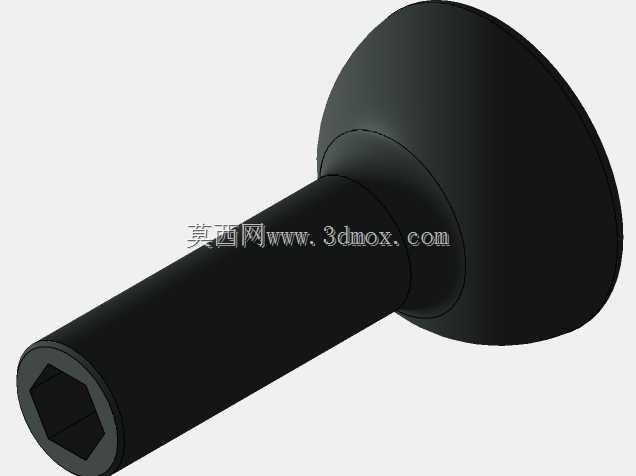

从安装边界来看，整个动力总成的核心缸体部分为规整的长方体结构，前端散热器、后端排气引出结构的突出尺寸都做了明确的装配避让，所有附属部件的安装支架都与缸体的预设安装位对应，不需要额外做结构改制就可以完成虚拟装配，发电机的安装位布置在缸体侧部，与皮带传动系统的张紧轮位置匹配，可满足整机供电系统的结构演示需求。整套模型的各部件装配关系清晰，没有出现干涉错位的问题，既可以作为内燃机结构教学的拆解演示模型，也可以作为大型设备动力舱布局设计的参考原型，帮助设计人员快速完成动力系统的空间排布校核，减少前期方案设计的重复建模工作量。
