离心泵用蜗壳式旋转套管结构设计

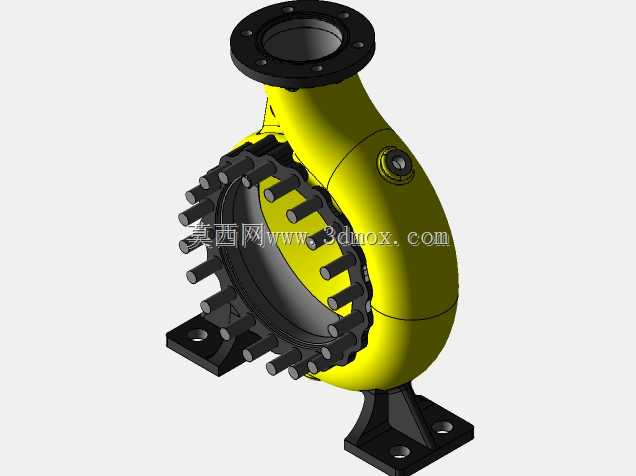

该结构为离心泵核心过流部件的旋转套管组件，主要应用于单级端吸离心泵的流体输送环节，适配市政给排水、工业循环水、化工介质输送等多种工况场景，承担着将叶轮甩出的高速流体收集、导流并转换压力能的核心作用，是决定泵组水力效率与运行稳定性的关键结构件。从实际使用场景来看，这类带旋转调节结构的套管组件，多用于需要定期调整出口方向、适配不同管路排布需求的泵组安装场景，比如模块化泵站内的泵组布局调整、老旧泵房改造时的管路对接适配，无需重新加工泵体连接法兰即可调整出口朝向，大幅降低现场安装的改造成本与施工周期。结构设计上，整体采用蜗壳式流道构型，流道断面沿流体旋转方向逐步扩大，匹配叶轮出口的流体速度分布，减少流道内的水力冲击与涡流损失；进出口端均采用凸面法兰连接结构，法兰端面加工有密封槽与螺栓孔位，可直接与对应压力等级的管路法兰对接，密封面的平面度与粗糙度要求满足中低压流体输送的静密封需求，避免运行过程中出现介质渗漏。侧面周向布置的多组柱销式连接结构，用于实现套管与泵体中段的旋转定位与锁紧，调整出口角度时松开柱销锁紧件即可转动套管，对准所需方向后重新锁紧柱销即可完成固定，柱销沿周向均匀排布，可实现多角度的档位调节，适配不同的管路走向需求。底部设置的两个带安装孔的支座结构，与泵体底座的安装位直接匹配，安装孔采用长圆孔设计，可补偿加工与安装过程中的尺寸偏差，降低装配难度；支座与蜗壳主体之间设置有加强筋结构，提升支撑刚度，避免泵组运行过程中因振动、管路载荷导致的结构变形，保障流道与叶轮的同轴度，减少运行时的摩擦与振动。设计过程中充分考虑了过流部件的壁厚分布，在流道高压区、法兰连接位置适当增加壁厚，提升承压能力，在非承压的支座外侧做了轻量化的壁厚优化，在满足结构强度的前提下控制整体重量；流道内壁做了顺滑过渡处理，避免出现锐角、台阶等结构，减少流体流动过程中的阻力损失，同时也降低介质内固体颗粒对壁面的冲刷磨损，延长部件的使用寿命。安装边界方面，进口法兰的端面到出口法兰中心的轴向尺寸、支座安装孔的中心距与孔径、周向柱销的分布圆直径均匹配常规同参数端吸离心泵的安装尺寸，可直接替换同规格的常规泵壳部件，无需对原有泵组的叶轮、轴、密封组件进行改动，适配性较强。
