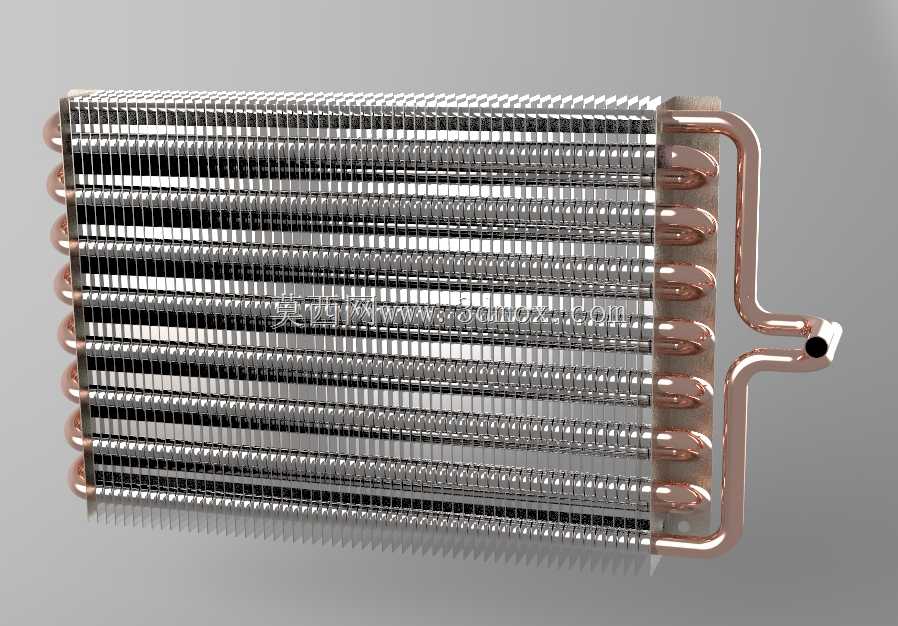

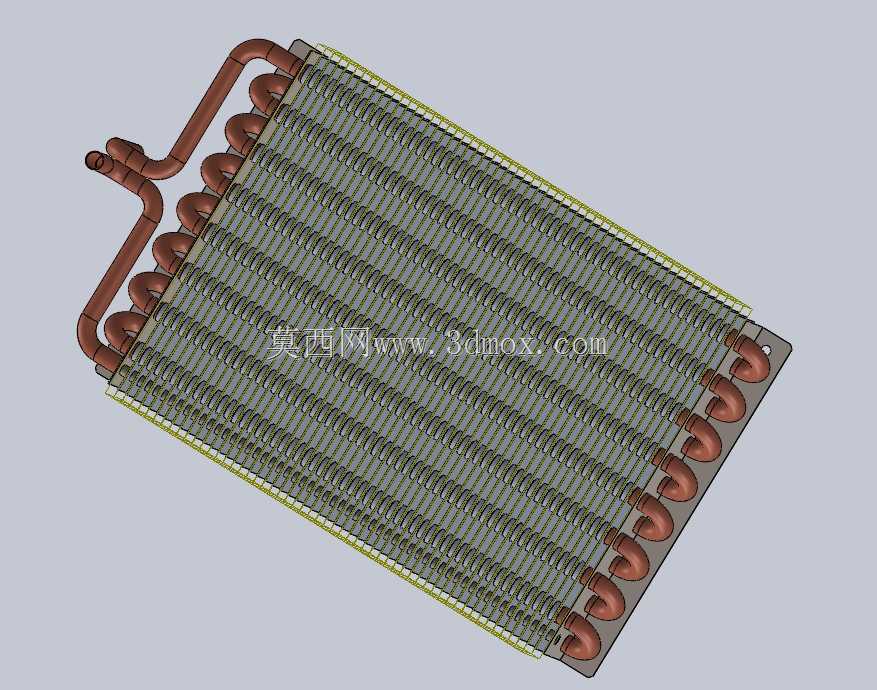

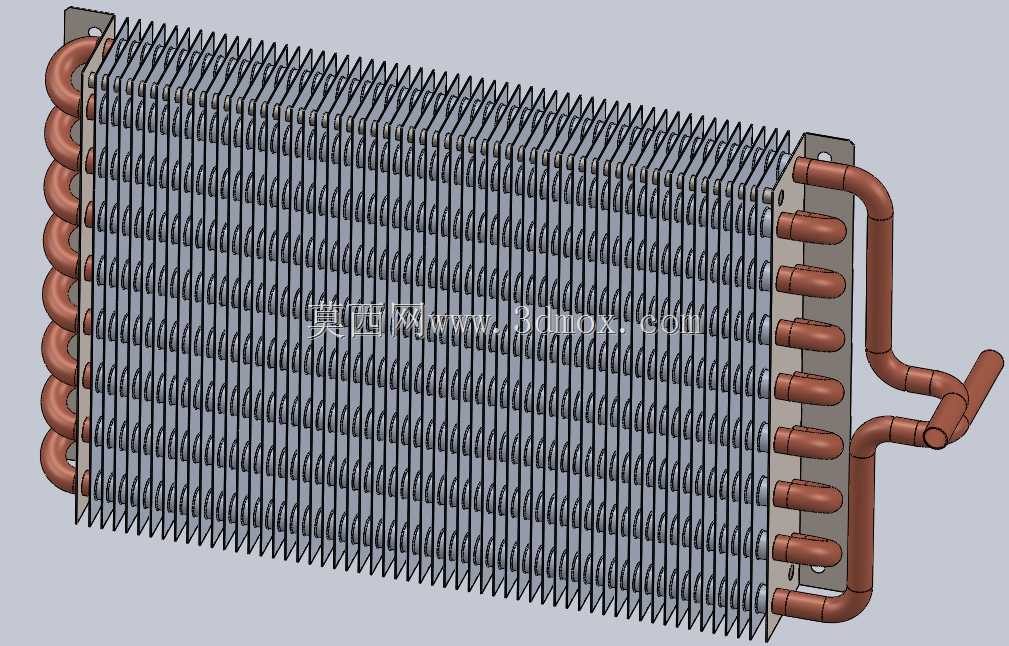

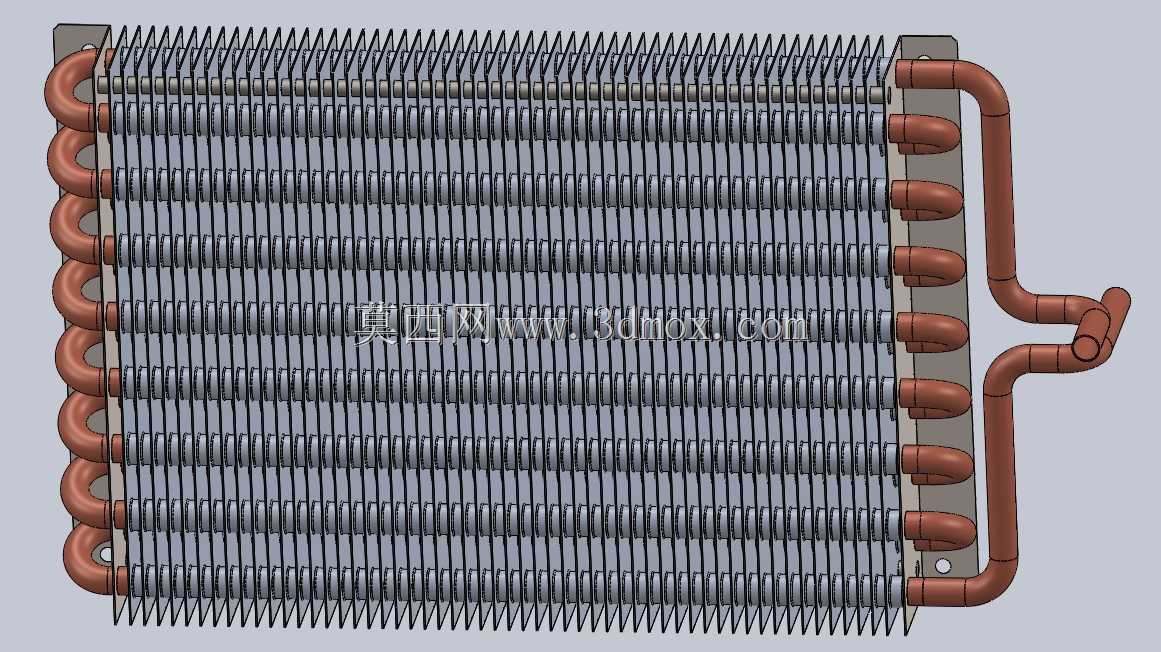

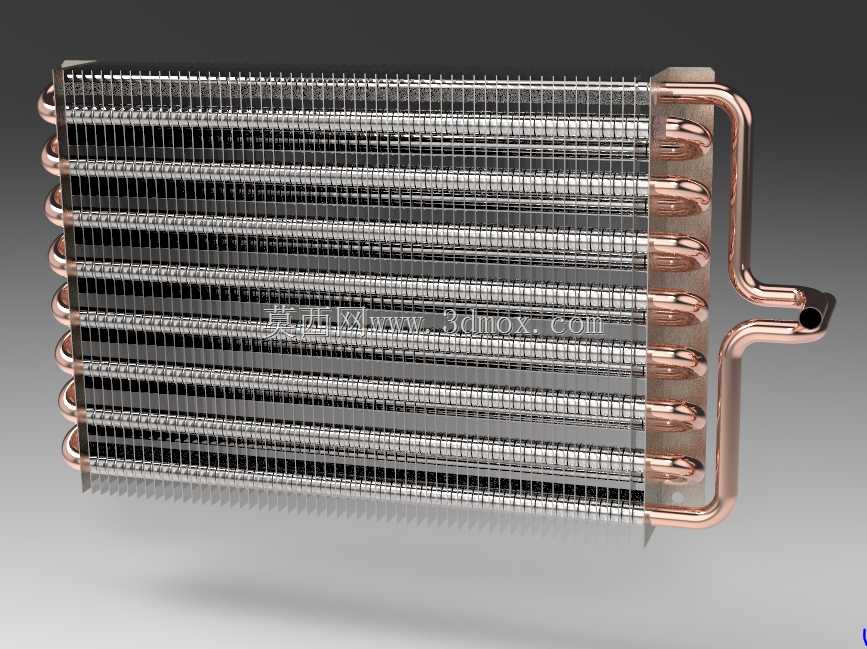

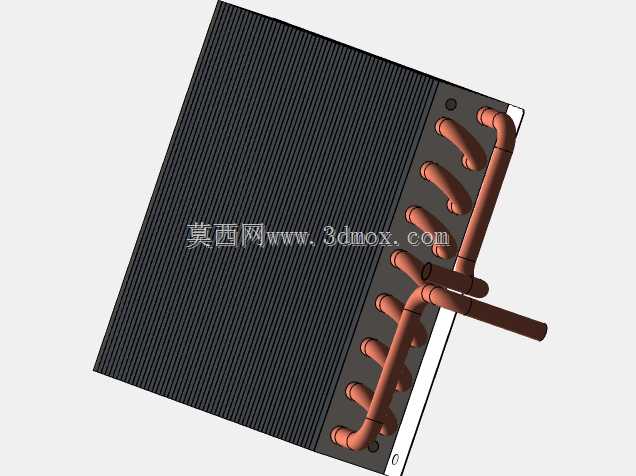

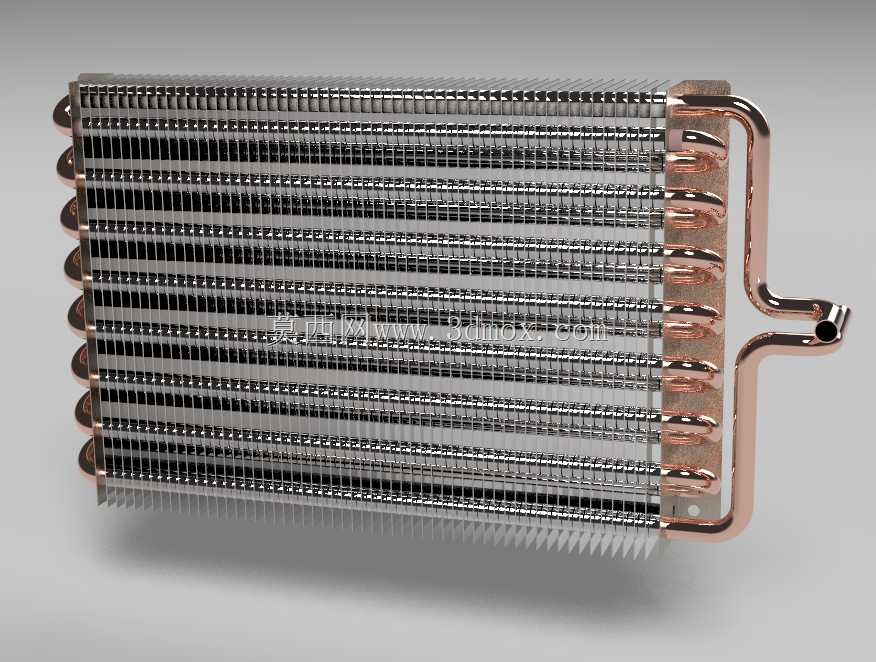

空调用管翅式换热芯体三维结构模型

该换热结构主要应用于家用及商用空调的室内外机、新风系统热回收段、小型制冷机组的换热单元，是制冷循环中实现冷媒与空气侧热量传递的核心部件，直接决定整套制冷系统的能效比与换热稳定性。实际运行过程中，冷媒在弯折的紫铜管路内完成相变或温变过程，通过管壁将热量传导至密集排布的铝制翅片，轴流或贯流风机驱动空气横向冲刷翅片间隙，完成空气与冷媒之间的热量交换，实现制冷或制热工况下的温度调节目标。从结构设计逻辑来看，该模型采用等间距平直翅片搭配多回程U型弯铜管的布局，铜管采用错排排布方式，可有效提升空气侧的扰动程度，避免气流在翅片间形成稳定层流降低换热效率，翅片采用翻边冲孔工艺与铜管实现过盈胀接，消除接触热阻的同时保证整体结构的连接强度，无需额外焊接固定即可满足长期运行的结构稳定性。设计过程中需重点考量安装边界的适配性，芯体整体长宽尺寸需匹配空调壳体的预留安装位，进出液管的伸出长度与弯折角度需适配系统管路的焊接走向，翅片总厚度方向的尺寸需预留风机安装的安全间隙，避免运行过程中翅片与风轮发生剐蹭。同时结构设计需兼顾风阻特性，翅片间距设置需平衡换热效率与风阻损失，间距过小会导致风机负载升高、能耗增加，间距过大则会减少有效换热面积、降低换热能力，该模型的翅片间距适配常规空调工况下的迎面风速范围，可在常规风机风压下实现最优的换热效率匹配。U型弯的排布采用多流程设计，可根据冷媒流向调整每一路的管路长度，保证各支路冷媒流量分配均匀，避免出现局部换热不充分的问题，端部的铜管弯折半径符合铜管加工的最小弯曲半径要求，避免弯折处出现截面变形影响冷媒流通效率。
