多级氧化鼓风机离心式叶轮结构

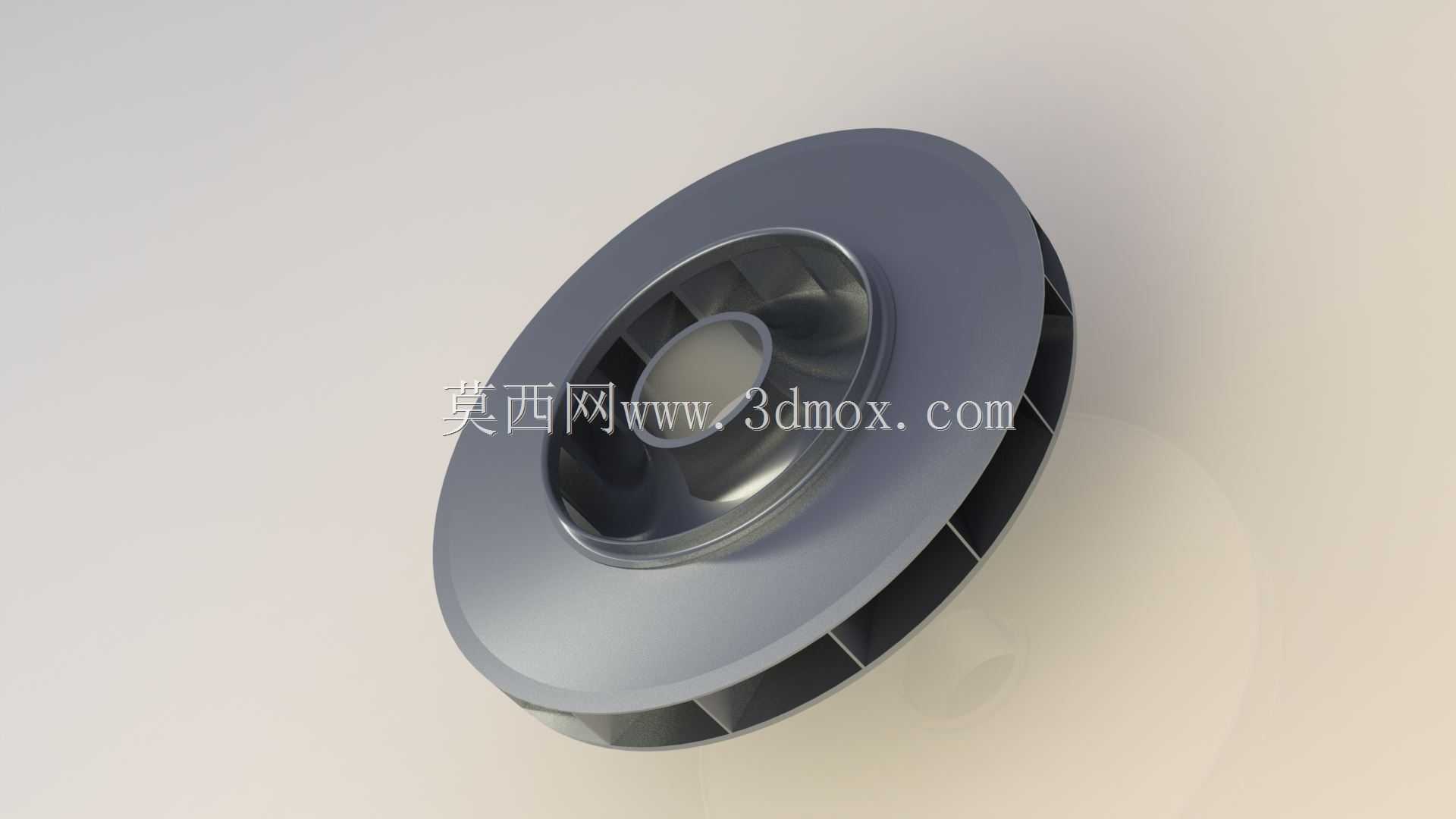

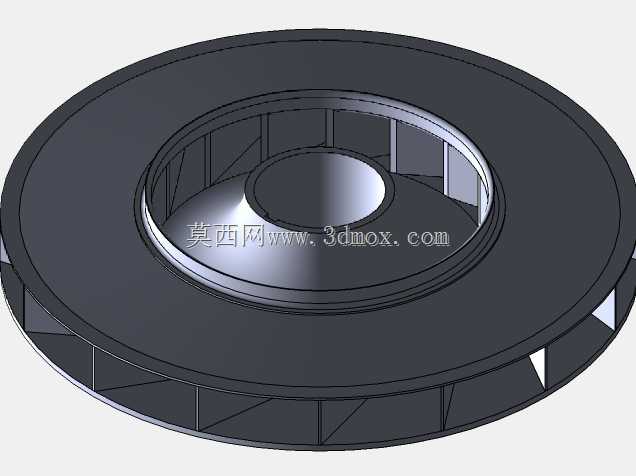

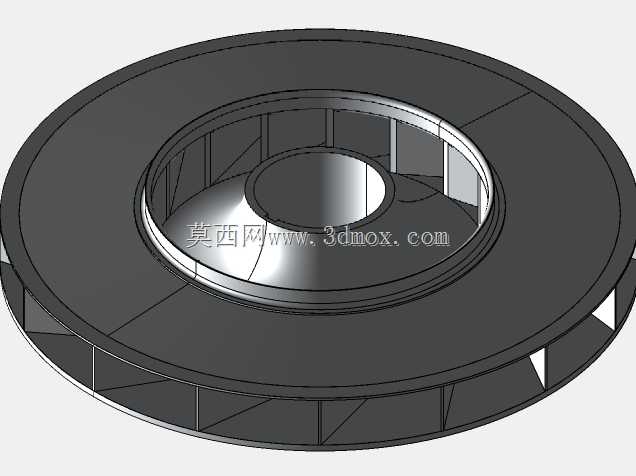

氧化风机作为污水处理、烟气脱硫、工业氧化工序中的核心送风设备，其叶轮的结构设计直接决定整机的风压输出、运行稳定性与能效水平，这款多级氧化鼓风机叶轮采用后向离心式叶片布局，适配中等风压、大流量的连续送风工况，常见于市政污水曝气池供氧、有色金属冶炼氧化工段送风、燃煤电厂脱硫塔氧化空气输送等场景，运行时需长期耐受含微量粉尘、湿度偏高的气流冲刷，因此结构强度与气动效率是设计阶段的核心考量。从结构细节来看，叶轮采用轮盖、叶片、轮盘一体化的刚性布局，叶片沿轮毂周向均匀分布，流道型线经过多轮气动迭代，可减少气流在叶道内的涡流损失，降低运行时的气动噪声；轮盘中心的轴孔采用台阶式定位设计，与风机主轴装配时可通过轴肩实现轴向定位，配合键槽传递扭矩，安装时需保证叶轮端面与主轴轴线的垂直度偏差控制在允许范围内，避免高速运转时出现动平衡超标引发的振动问题。设计过程中首先根据目标工况的风压、风量参数确定叶轮的进出口直径、叶片出口安装角，再通过流道仿真调整叶片的曲率变化，保证气流从轴向进入叶轮后能平滑转向径向，在轮盖与轮盘构成的封闭流道内获得足够的动能，后续经扩压器转化为静压输出；叶片与轮盘、轮盖的连接位置采用大圆角过渡，避免应力集中，适配长期高速旋转的疲劳强度要求，叶轮做动平衡校验时需在轮盘外缘预留去重位置，保证运转时的剩余不平衡量符合风机精度等级要求。安装边界方面，叶轮进口端与风机进气室的密封间隙需控制在合理范围，间隙过大会造成回流损失降低效率，间隙过小则可能因热膨胀、轴系窜动引发刮蹭故障；叶轮后缘与机壳扩压器的对中精度也会直接影响整机效率，装配时需配合塞尺校核周向间隙均匀度。这类多级叶轮可串联装配在同一根主轴上，通过逐级增压满足高风压工况的送风需求，单级叶轮的压升匹配对应级的流道设计，避免级间气流匹配不当造成的损失；叶片的数量经过优化，在保证流道足够通流面积的同时，兼顾叶片的刚性与气动载荷分布，运行时每个叶片承受的气流离心力与气动推力均匀传递到轮盘与轮毂，避免局部应力过大引发的结构变形。
