特斯拉2170圆柱锂离子动力电池单体结构

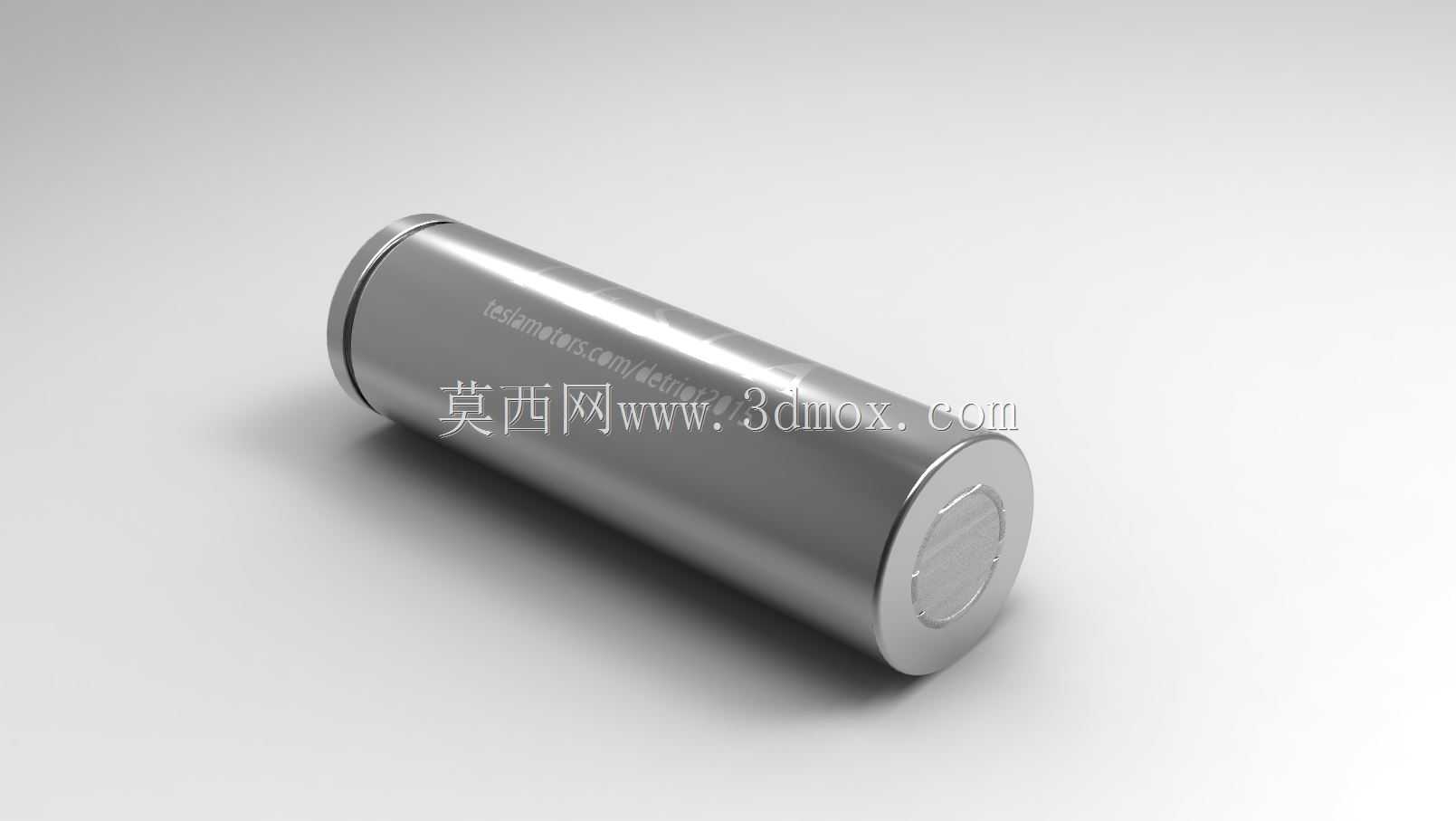

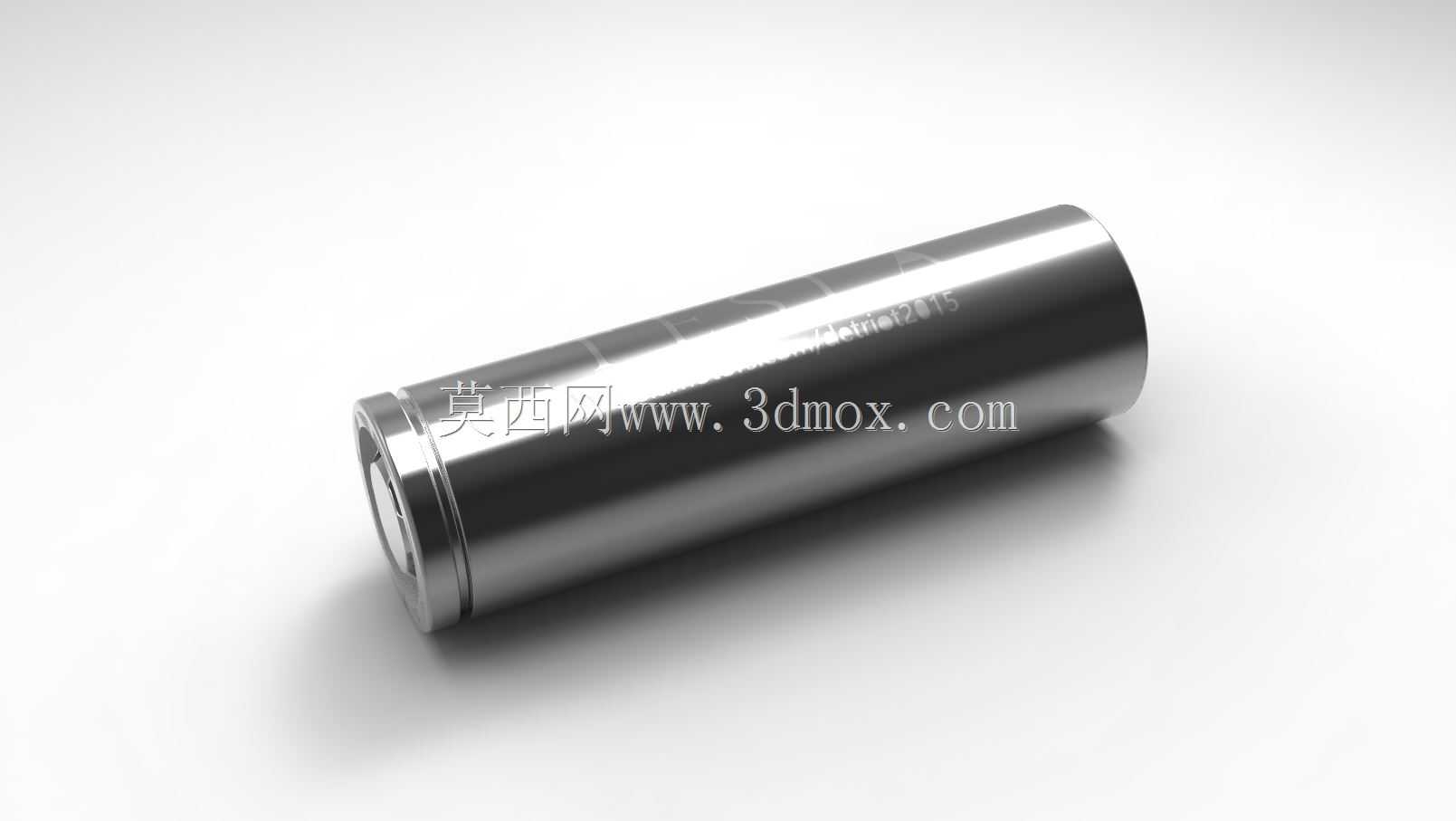

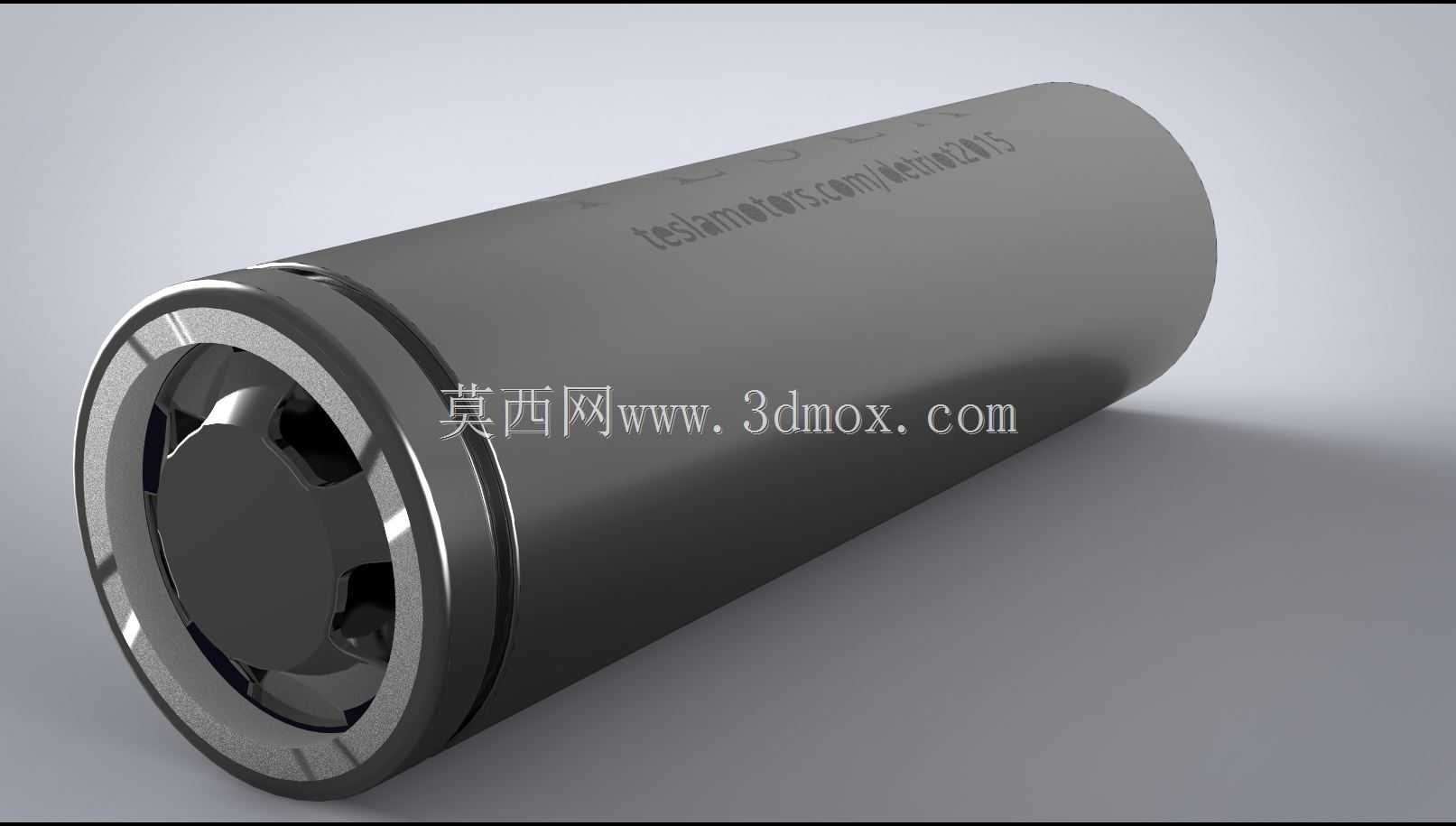

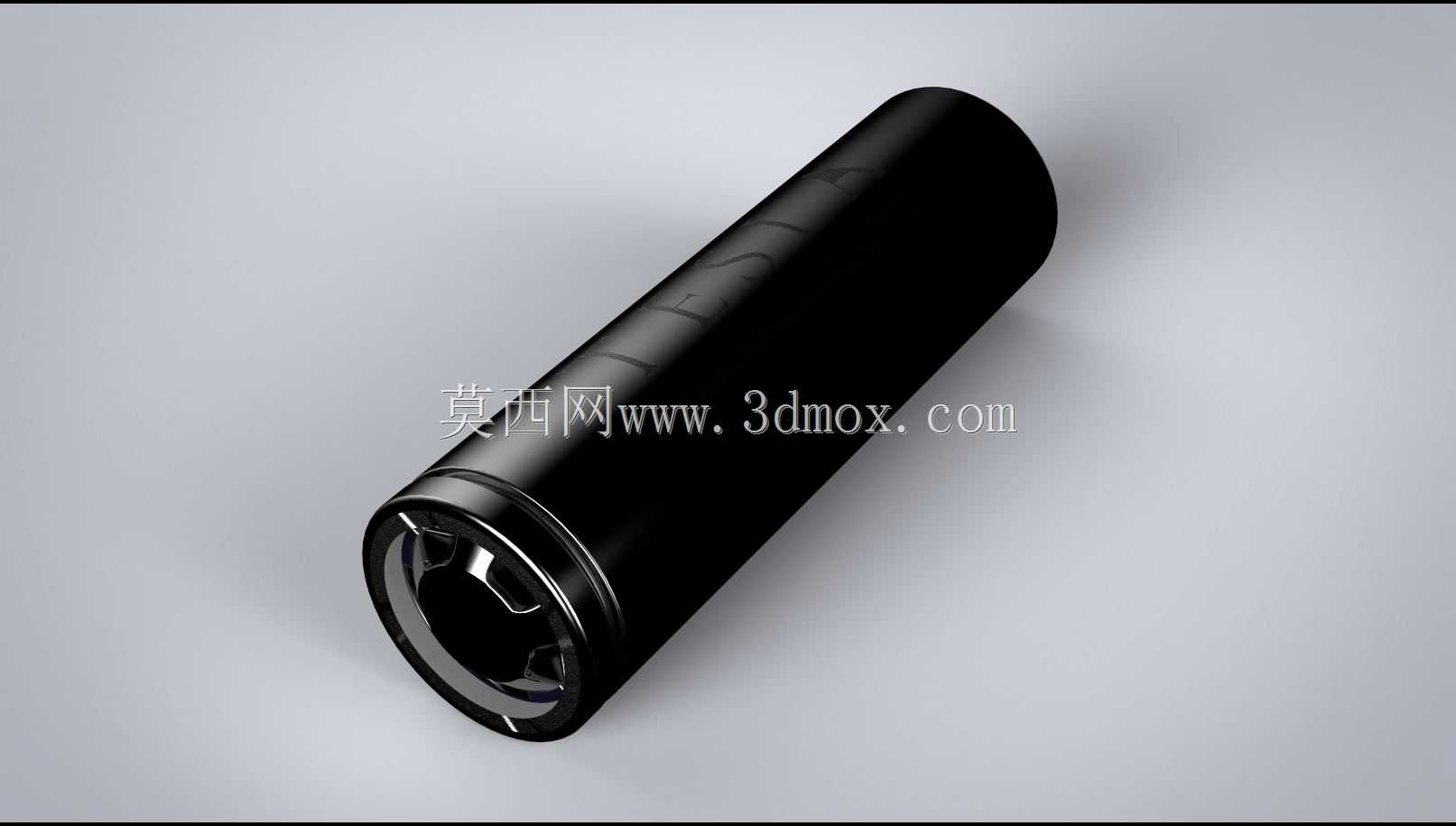

在新能源汽车动力系统与固定式储能电站的设计环节中，圆柱电芯的单体建模是电池包整包仿真、结构排布、热管理设计的基础前置工作，这款2170规格圆柱电芯的三维结构，可直接用于电池模组的干涉检查、安装空间校核以及成组方案的前期验证。从实际工程应用场景来看，这类圆柱电芯广泛适配乘用电动车的底盘电池包布局、户用储能柜的电芯簇搭建、小型便携储能电源的内部电芯排布，不同场景下对电芯的安装公差、极柱朝向、外壳避让空间都有明确要求，建模时需要充分考虑成组后的间隙预留。该电芯采用圆柱形钢壳封装结构，外壳为镀镍钢材质，表面做绝缘涂层处理，建模时还原了壳体的卷边封边结构、正极凸起端盖、负极平底端面的细节特征，壳体表面的标识区域做了等比例还原，可用于后续渲染出图或者装配示意。从设计思路上看，圆柱电芯的结构设计核心是在有限的外形尺寸内最大化卷绕层的容纳空间，同时保证壳体的结构强度能够承受充放电过程中的内部膨胀应力，建模时严格遵循圆柱类回转体零件的建模逻辑，以中心轴线为基准做回转特征搭建，端盖处的防爆刻痕、绝缘密封圈位置都做了结构预留，方便后续做爆炸视图或者结构拆解演示。外形尺寸方面，该电芯公称直径21mm，总长度70mm，正极极柱凸起高度0.8mm，负极端面平面度公差控制在0.1mm以内，安装时需要注意相邻电芯之间的最小间隙不小于2mm，预留出膨胀空间与导热垫的安装厚度，极柱位置需要避开模组汇流排的焊接凸起，防止装配时出现压接短路的风险。在做电池包结构设计时，这类单体电芯模型可以直接导入装配环境，配合电芯支架、液冷板、汇流排等零件完成整包的虚拟装配，提前排查排布时的空间干涉问题，也可以基于该模型做热仿真的热源赋值，模拟不同充放电倍率下的电芯表面温度分布，为热管理系统的流道设计提供基础模型支撑。不同于方形电芯的异形壳体结构，圆柱电芯的回转体特性使其在成组时可以采用错位排布的方式提升空间利用率，建模时保留了完整的外形特征，没有做过度简化，能够满足结构设计阶段的公差分析、装配校验需求，也可用于新能源相关的教学演示、方案汇报场景的可视化展示。
