壁挂式金属电气配电箱结构设计

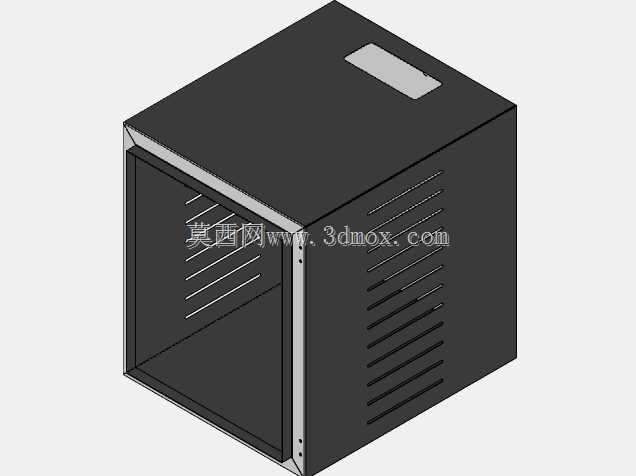

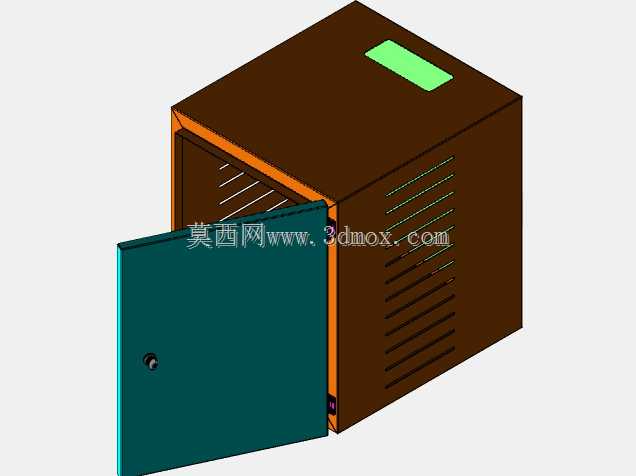

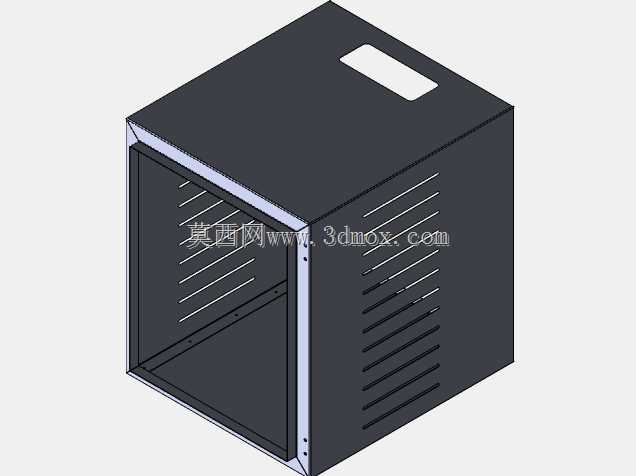

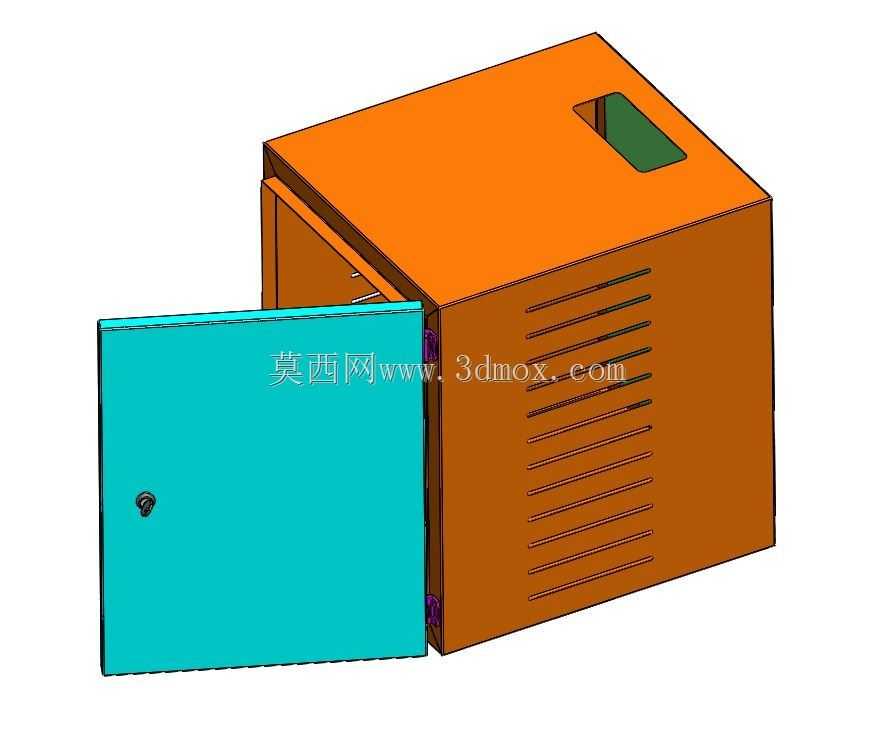

这款金属配电箱主要面向民用建筑配电、小型工业设备就近供电、户外临时作业供电等场景使用，可容纳小型断路器、漏电保护装置、接线端子排等低压电气元件，为末端用电回路提供过载、短路、漏电防护，同时隔绝外部粉尘、飞溅液体与无关人员误触带电部件的风险。从结构设计来看，箱体采用整体折弯成型的钣金壳体，侧边设置多道横向冲压散热槽，无需额外加装散热格栅即可保障箱内电气元件工作时的热量自然散出，同时散热槽的冲压翻边朝向斜下方，可避免垂直下落的水滴、灰尘直接进入箱体内部，适配无强喷淋的普通室内、半户外安装环境。箱门采用单开门结构，侧边设置内嵌式合页结构，门体与箱体贴合处预留密封胶条安装位，关闭后可实现贴合面的密封防护，门体上预装锁具安装位，可配套通用型柜锁实现权限管控，防止非运维人员随意开启箱门触碰带电部件。箱体顶部预留穿线孔位，可配套橡胶护线圈实现进出线缆的防护，避免线缆外皮被钣金锐边割破造成绝缘破损，背部预留壁挂安装孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，安装时需注意预留箱门开启的操作空间，门体开启角度不小于90度，方便内部元件的接线与日常运维操作。设计过程中优先考虑钣金加工的工艺可行性，所有折弯处均预留标准折弯半径，避免直角折弯造成的板材开裂，箱体焊接处采用段焊工艺，减少焊接变形量，焊后打磨平整做表面喷塑处理，提升壳体的防锈耐腐蚀能力。箱体内部预留标准导轨安装位，可直接卡装标准宽度的低压电气元件，无需额外打孔固定，元件排布时需预留足够的接线空间，强电回路与弱电回路保持足够的安全间距，避免信号干扰。安装边界方面，箱体背部安装孔的间距符合常规壁挂配电箱的通用安装尺寸，可直接替换同规格的老旧箱体，无需重新在墙面打孔，进出线孔的位置兼顾上进上出、下进下出的布线需求，可根据现场布线方向灵活选择开孔位置，减少现场二次加工的工作量。箱门开启后，内部元件的操作高度符合人体工程学要求，运维人员站立状态下可直接操作所有开关、接线端子，无需俯身或踮脚，日常巡检时可直接通过观察窗查看开关状态，无需频繁开启箱门。
