户外道路照明智能配电控制箱体

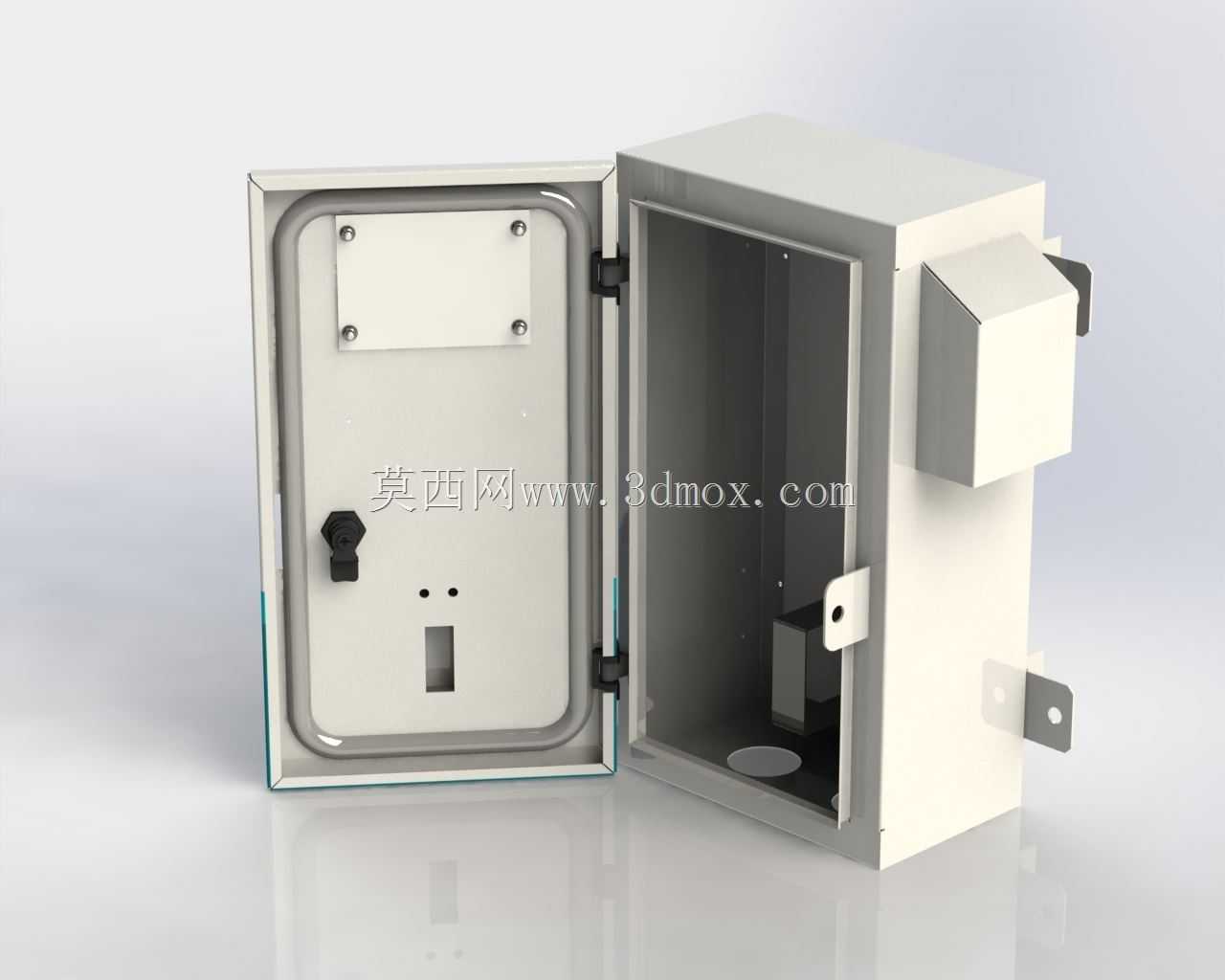

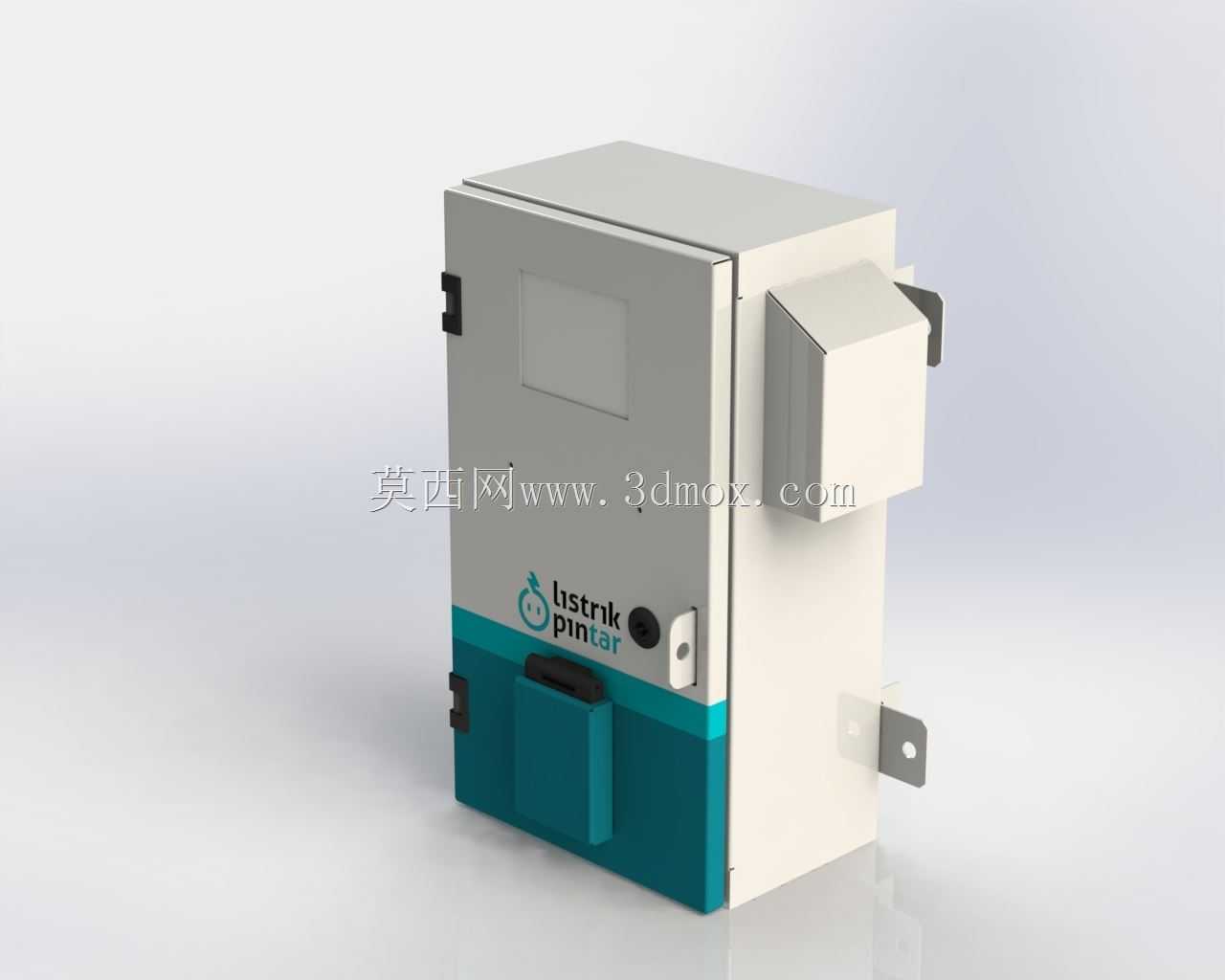

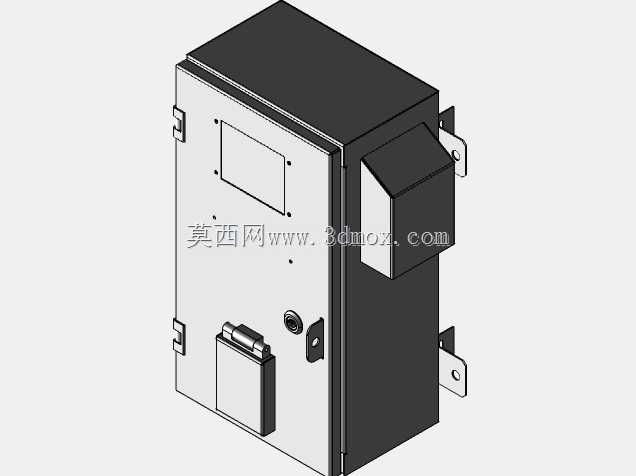

这款箱体主要应用于市政道路照明、园区公共照明的户外配电场景，承担单回路照明线路的通断控制、过载保护、漏电防护以及智能管控功能，是公共照明配电系统里靠近终端负载的核心控制节点，适配灯杆旁、绿化带侧、步道边的户外安装环境，可应对日晒雨淋、温差波动的户外工况。从结构设计来看，箱体采用上下分舱的布局逻辑，上半舱为核心电气元件安装区，预留了智能控制模块、断路器、接线端子排的安装位，正面设置透明观察窗，无需开启箱门即可查看内部运行指示灯状态，观察窗旁预留了操作孔位，可在不开启主舱门的情况下完成紧急分闸操作，兼顾防护性与操作便捷性；下半舱为线缆进出与接线区，设置独立的密封舱门，接线作业时无需打开上半主舱，避免无关人员触碰核心控制元件，同时减少户外潮气、粉尘进入主舱的概率。箱体侧面设计了一体化的防雨出线罩，出线方向斜向下，避免雨水顺着线缆流入箱体内部，所有舱门结合处都预留了密封胶条的安装槽位，可实现IP65级别的防护能力，适配户外长期使用需求。安装结构上，箱体背部设置了两个壁挂式安装挂耳，挂耳上开设长圆形安装孔，可适配现场安装时的孔位偏差，降低现场安装的对位难度，安装挂耳与箱体主体采用折弯一体成型结构，承重能力满足内部元件满载后的承重需求，无需额外加装支撑结构。外形设计上，箱体边角做了圆弧过渡处理，避免安装维护时尖锐边角划伤作业人员，正面下部设置品牌标识区与锁具安装位，锁具采用通用户外箱锁，可适配通用钥匙开启，方便运维人员统一管理。设计过程中充分考虑了户外运维的实际需求，箱门开启角度可达120度，内部元件安装板采用可拆卸式设计，可提前在车间完成元件预装接线，再整体推入箱体固定，大幅降低现场接线的作业难度，同时箱体内部预留了15%的扩展空间，可后续加装通讯模块、电流检测模块等扩展元件，适配智慧照明系统的升级需求。箱体的进出线孔都设置在底部，搭配防水格兰头可实现线缆的密封固定，避免虫鼠从线缆通道进入箱体内部，整体结构紧凑，占地面积小，不会对步道通行、绿化带景观造成过多影响。
