工业立式双舱电气配电柜体结构设计

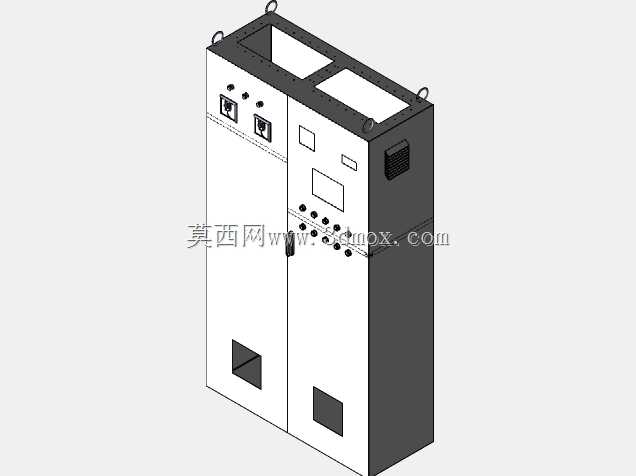

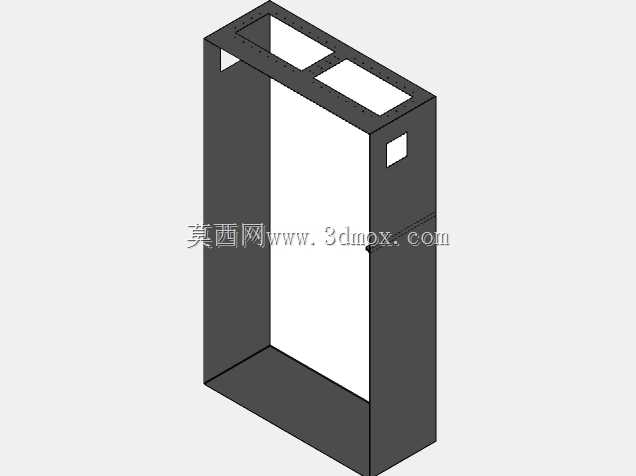

这款立式双舱结构的配电柜体，主要面向车间集中配电、生产线动力分控、中小型厂区变电后级配电场景使用，日常承担电能分配、线路过载保护、分回路通断控制、现场设备供电管控的核心作用，是工业现场动力链路里不可缺少的核心承载柜体。从结构设计逻辑来看，采用双舱分隔的布局思路，左侧舱体预留大空间用于安装主进线断路器、母排、大容量分路空开这类大尺寸强电元件，右侧舱体则分层预留了仪表安装位、按钮操作区、小型控制元件安装空间，强弱电区域在柜体内部做物理分隔，既避免强电走线对控制信号的干扰，也方便运维人员分区域操作检修，减少误触高压回路的风险。柜体顶部设置了四个吊装吊耳，匹配车间行车吊装作业需求，吊耳位置经过重心核算，吊装时柜体保持水平姿态，不会出现倾斜磕碰内部元件的问题；柜体底部预留了进出线开孔，分别对应电缆沟上进下出、桥架布线侧进下出两种常见的现场布线方式，开孔边缘做了钝化翻边处理，避免穿线时划伤电缆绝缘层。外形尺寸按照工业柜体通用安装边界设计，深度适配常规车间配电柜安装通道要求，正面操作区预留足够的开门回转空间，双开门结构配备三点式锁具，关闭后柜门与柜体框架的缝隙均匀，配合柜体边缘的密封胶条，能够满足普通工业车间的防尘防护要求，防止加工粉尘飘入柜体积聚引发绝缘故障。操作界面的元件布局遵循运维操作习惯，高频操作的分合闸按钮设置在柜门中下部站立操作舒适高度，状态显示仪表、指示灯设置在视线平齐区域，无需弯腰或踮脚即可读取运行状态；柜体内壁预留了标准化的安装梁固定孔位，兼容市面上主流的导轨式电气元件安装，不需要现场二次打孔改孔，能够大幅缩短现场装配的施工周期。柜体侧面预留了散热通风口安装位，可根据柜内元件发热量选配通风滤网或者强制散热风机，适配不同负载率的配电场景，从满负荷长期运行的动力配电到轻载的控制回路配电都能匹配使用。
