低压电流互感器安装接线组件结构设计

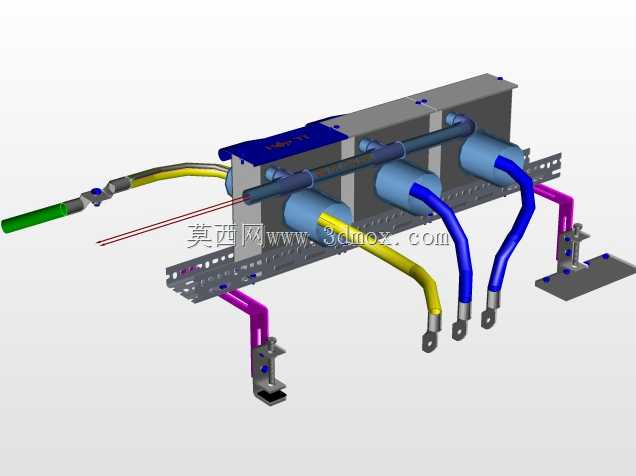

这套结构针对低压配电系统内电流互感器的集成安装需求设计，日常应用在低压进线柜、电容补偿柜、馈电柜的母排侧，承担回路电流采样、计量、继电保护信号采集的核心作用，是低压配电系统里保障电能计量准确、保护装置可靠动作的关键配套结构。设计时优先考虑了多互感器并排安装的空间利用率，主体安装支架采用标准模数的冲孔型材制作，适配柜内通用安装梁的孔位间距，不需要现场二次打孔就能完成固定，能大幅缩减柜内装配的工时。整体安装边界控制在适配800mm宽度及以上的低压柜深度方向预留空间，并排布置的三只互感器对应三相母排的常规排布间距，母排穿孔位置预留了足够的绝缘间隙，避免不同相之间的爬电距离不足引发安全隐患。接线端的线缆走向做了明确的分层规划，不同相序的线缆采用差异化的走向路径，黄、绿、红、紫、蓝等不同色标的线缆分别对应不同回路的接线需求，线缆末端统一配置冷压接线端子，端子侧预留了和二次端子排对接的足够长度，同时每根线缆都设计了固定卡扣位，避免柜内操作时拉扯线缆导致互感器接线端松动。支架底部的固定支座做了高度可调设计，能适配不同规格母排的安装高度差，支座和柜内安装梁之间预留了绝缘垫片的安装位，避免形成环流影响采样精度。设计过程中特意规避了互感器和母排之间的硬接触，互感器和安装支架之间设置了减震缓冲垫，能抵消母排通电时产生的电动力震动，防止长期运行后固定螺栓松动。整个组件的装配逻辑遵循低压柜的常规布线规范，所有线缆的弯曲半径都满足线缆的最小弯曲要求，不会出现线缆死折导致的线芯断裂问题，同时外露的接线端都预留了绝缘护套的安装空间，方便后期运维时做绝缘防护。从结构强度上看，安装支架的板材厚度选型满足承重要求，即使满装互感器及配套线缆也不会出现支架变形下垂的问题，侧边的安装孔位同时兼容螺栓固定和卡扣固定两种安装方式，能适配不同厂家的低压柜安装标准。
