直列六缸汽车发动机总成结构展示

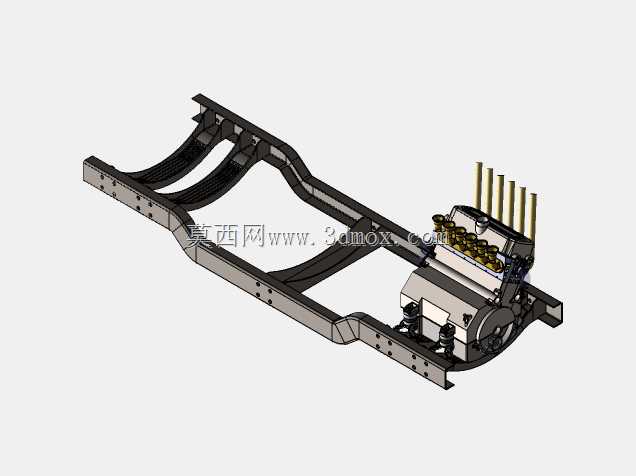

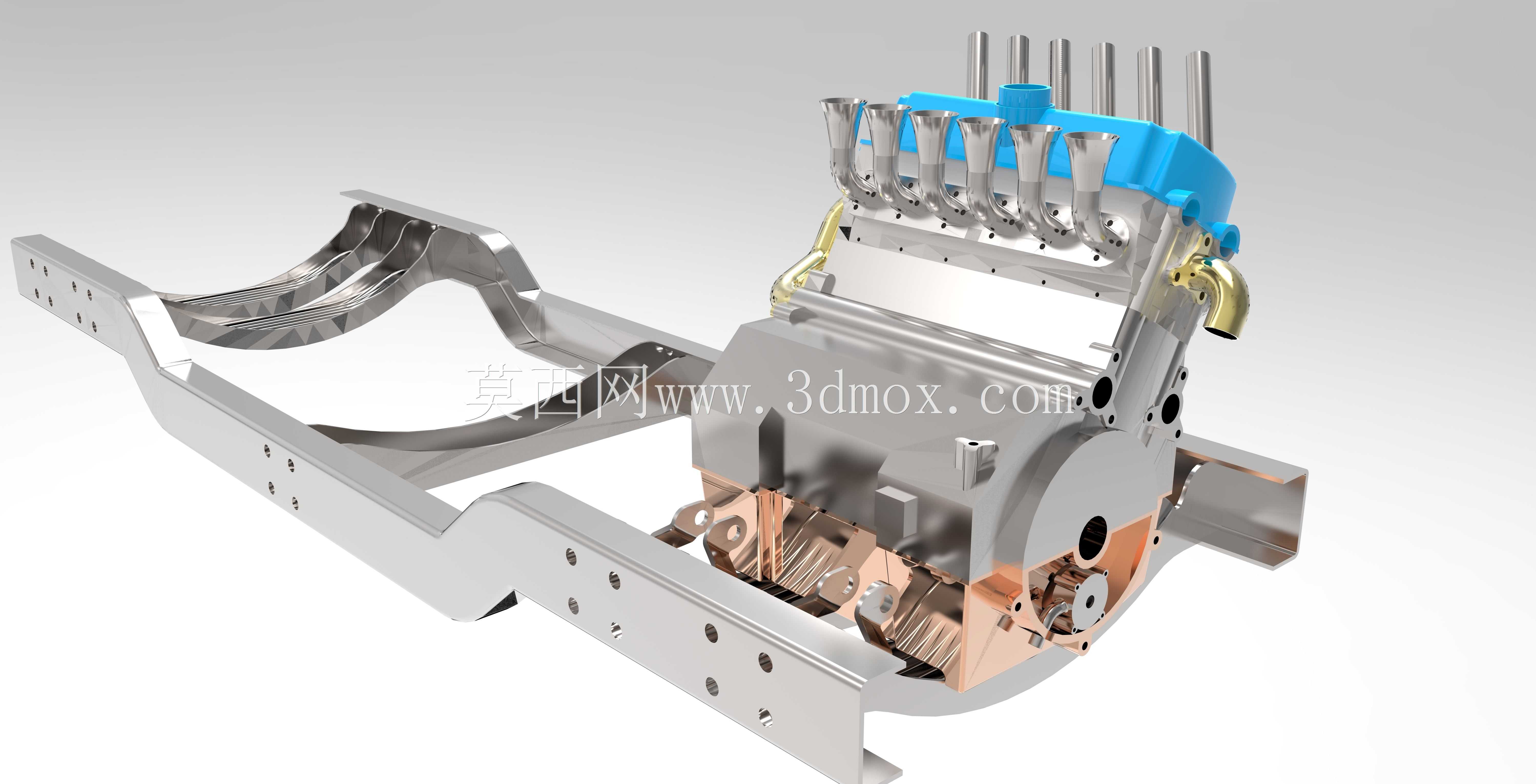

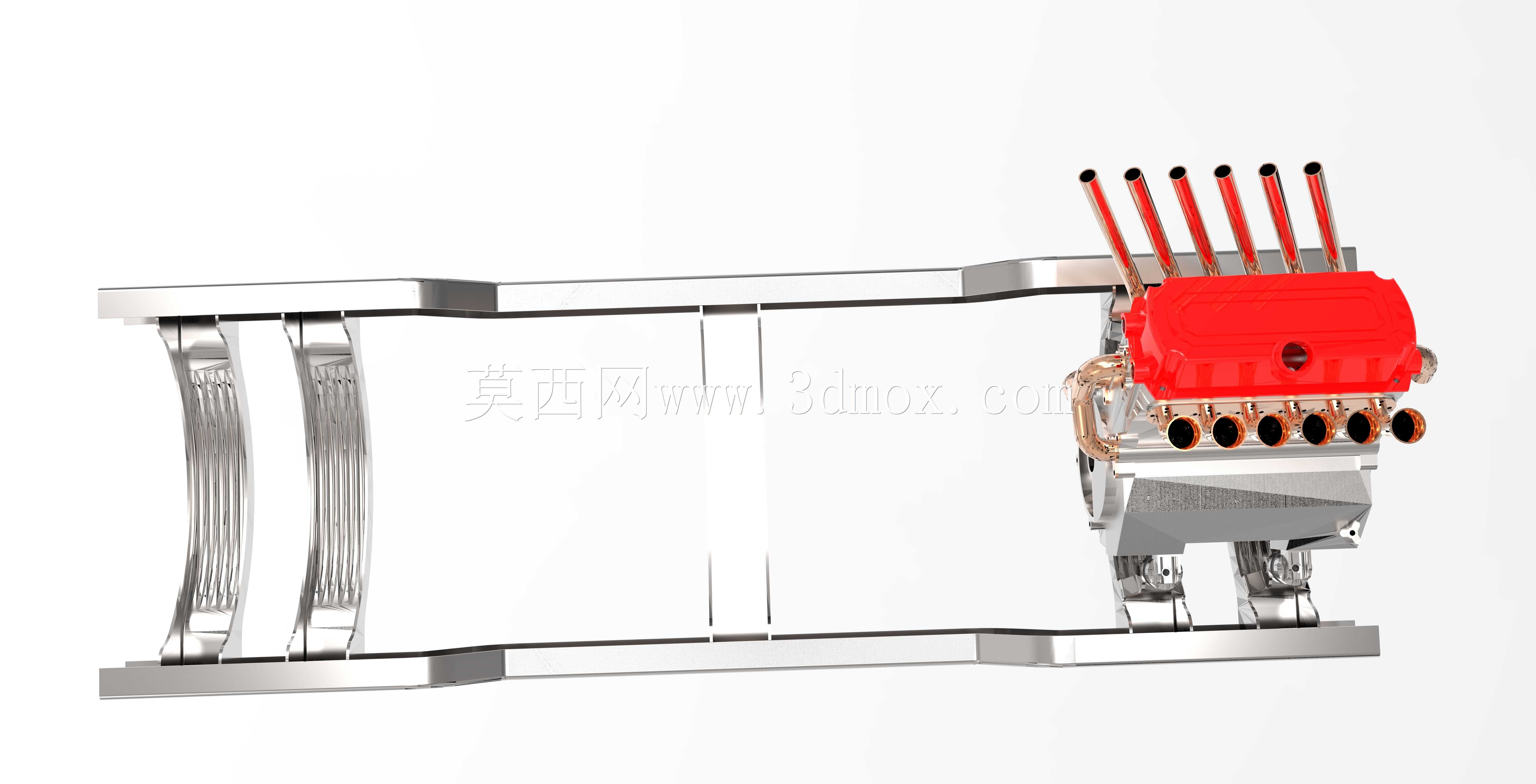

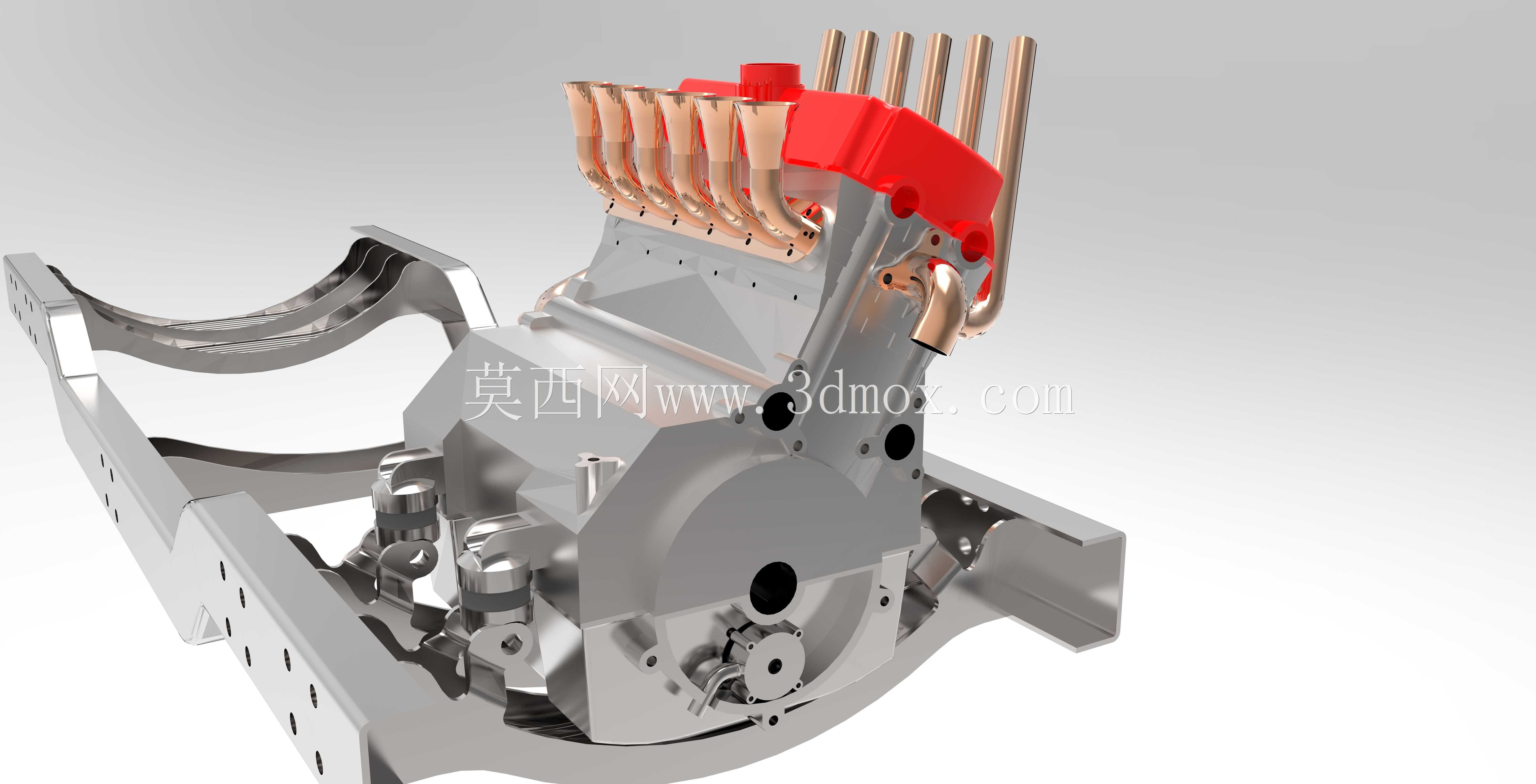

这款直列六缸动力单元，是民用乘用车、轻型商用车领域经典的大排量动力配置，相比V型六缸布局，直列结构先天具备更优的一阶、二阶振动平衡特性，运转平顺性表现突出，常被搭载在中高端轿车、硬派越野车型以及轻型货运车辆上，为整车提供持续稳定的动力输出。从结构设计来看，该模型完整还原了直列六缸机型的核心组成部分，包含缸体、缸盖、进气歧管、排气歧管、曲轴连杆机构、气门配气机构以及外围安装支架等部件，各部件的装配关系完全参照量产机型的实际配合公差逻辑搭建，可直接用于动力总成布置阶段的空间校核参考。缸体采用整体式铸铁/铝合金兼容结构设计，曲轴沿缸体长度方向一字排布，六个气缸的中心距严格遵循量产机型的通用设计规范，缸体两侧预留的机油滤清器、机油冷却器、启动马达、发电机等附件安装位完全符合实际装配边界，在做整车机舱布置时，可直接调取该模型核对周边部件的间隙，避免出现运动干涉。缸盖部分集成了进排气道、燃烧室、气门座圈、凸轮轴安装腔等结构，进气歧管采用等长歧管设计，保证各气缸的进气量均匀性，排气歧管采用铜色质感的独立管路布局，对应每个气缸的排气口独立引出后逐步汇聚，既还原了实车的排气干涉优化设计，也清晰展示了排气系统的走向逻辑。外围的安装支架包含发动机悬置安装点、前桥连接支架等结构，安装孔位的位置、孔径均参照量产机型的通用参数设置，可直接用于动力总成悬置系统的匹配设计参考。从建模逻辑来看，该模型采用自下而上的装配思路，先完成单个零件的结构建模，再按照实际装配顺序完成组件拼接，各运动部件的相对位置关系符合发动机实际运转的运动轨迹，比如曲轴连杆的转动行程、气门的升程空间都预留了足够的运动间隙，不存在结构干涉问题，既可以用于机械专业的内燃机结构教学演示，也能作为汽车改装、动力总成匹配项目的参考模型，帮助设计人员快速熟悉直列六缸发动机的整体布局与安装边界，缩短前期方案论证的周期。
