六缸星型布局气动径向动力装置

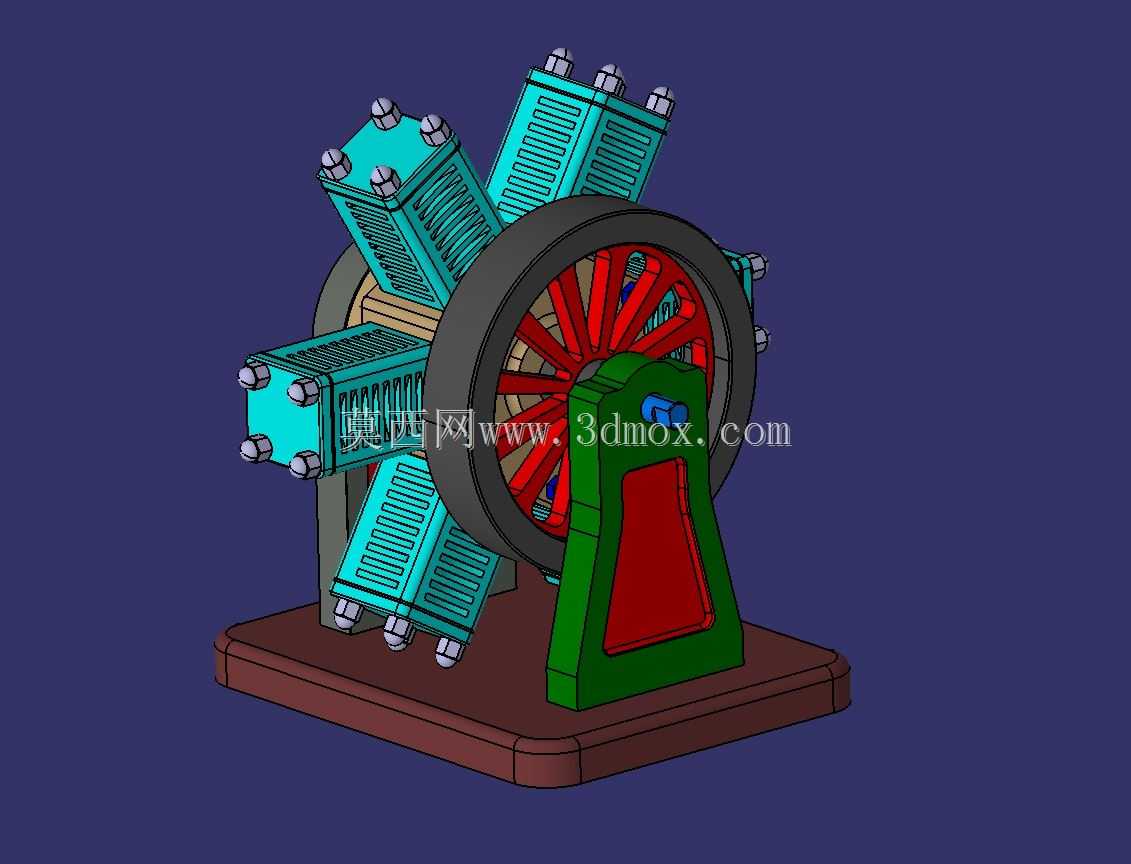

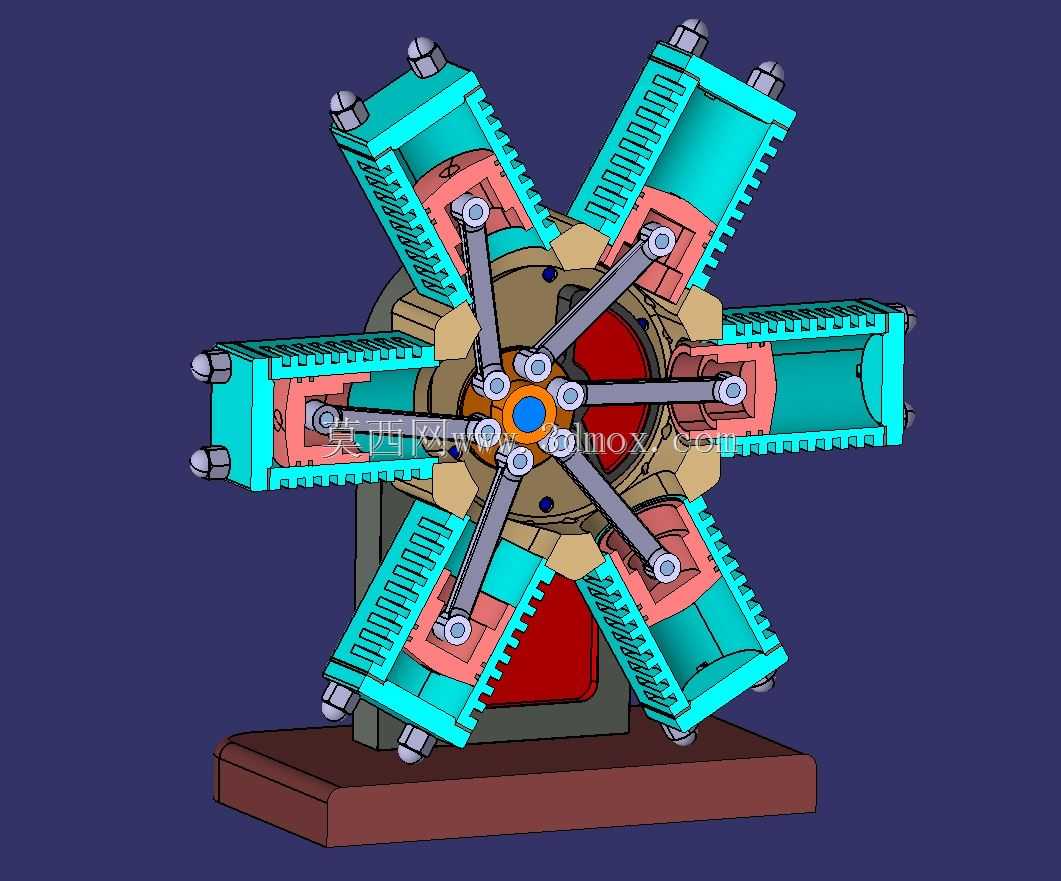

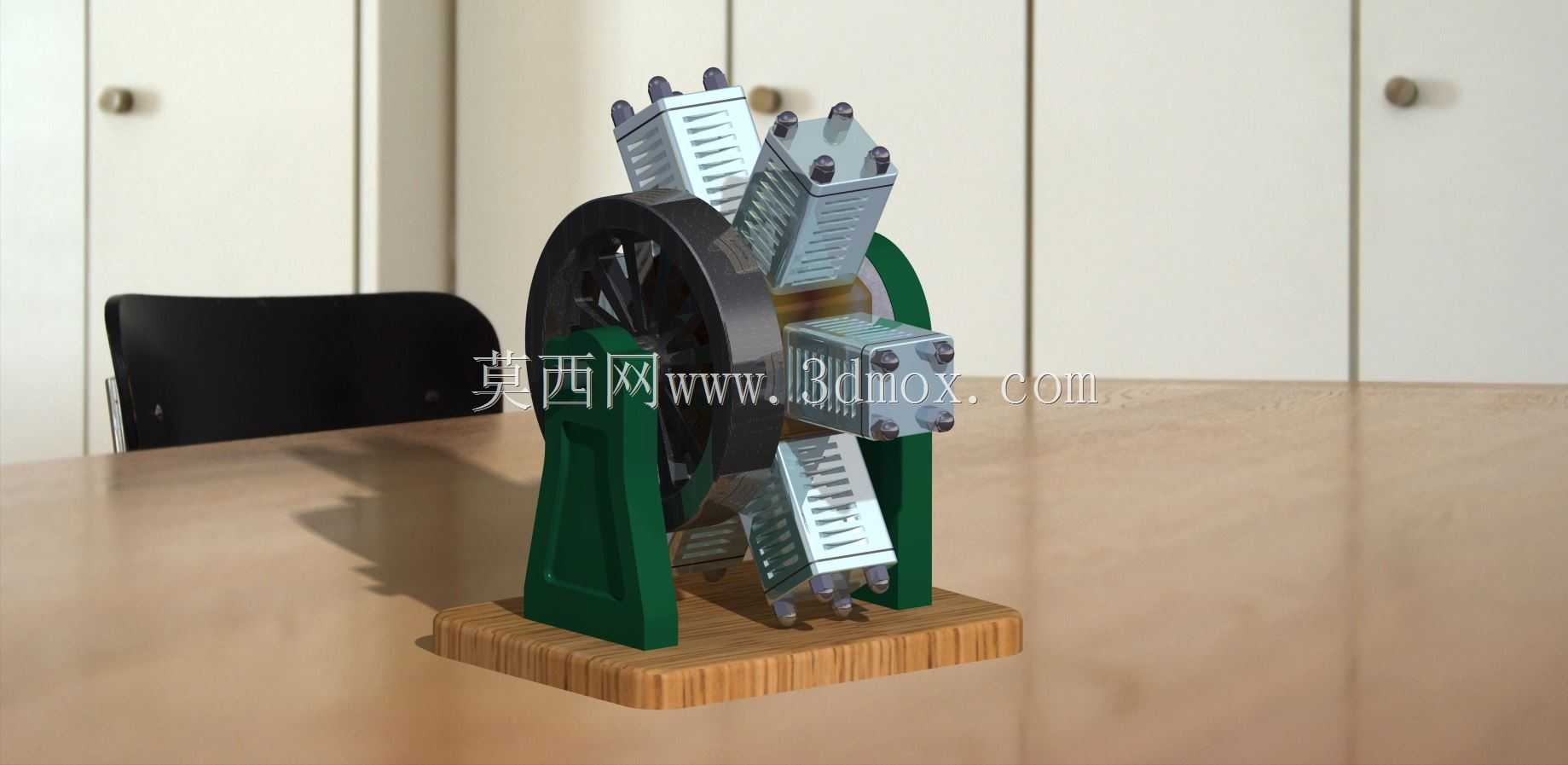

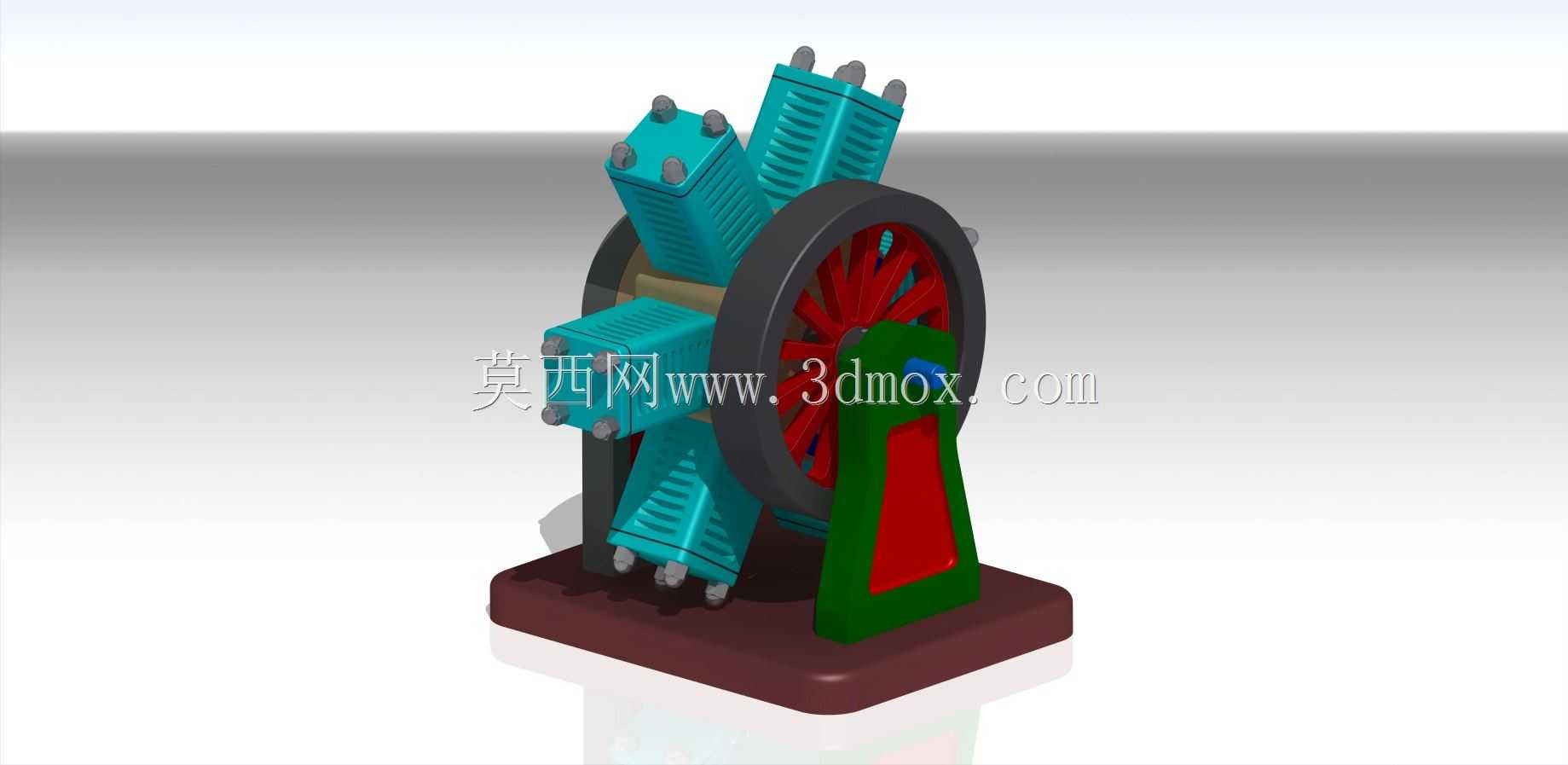

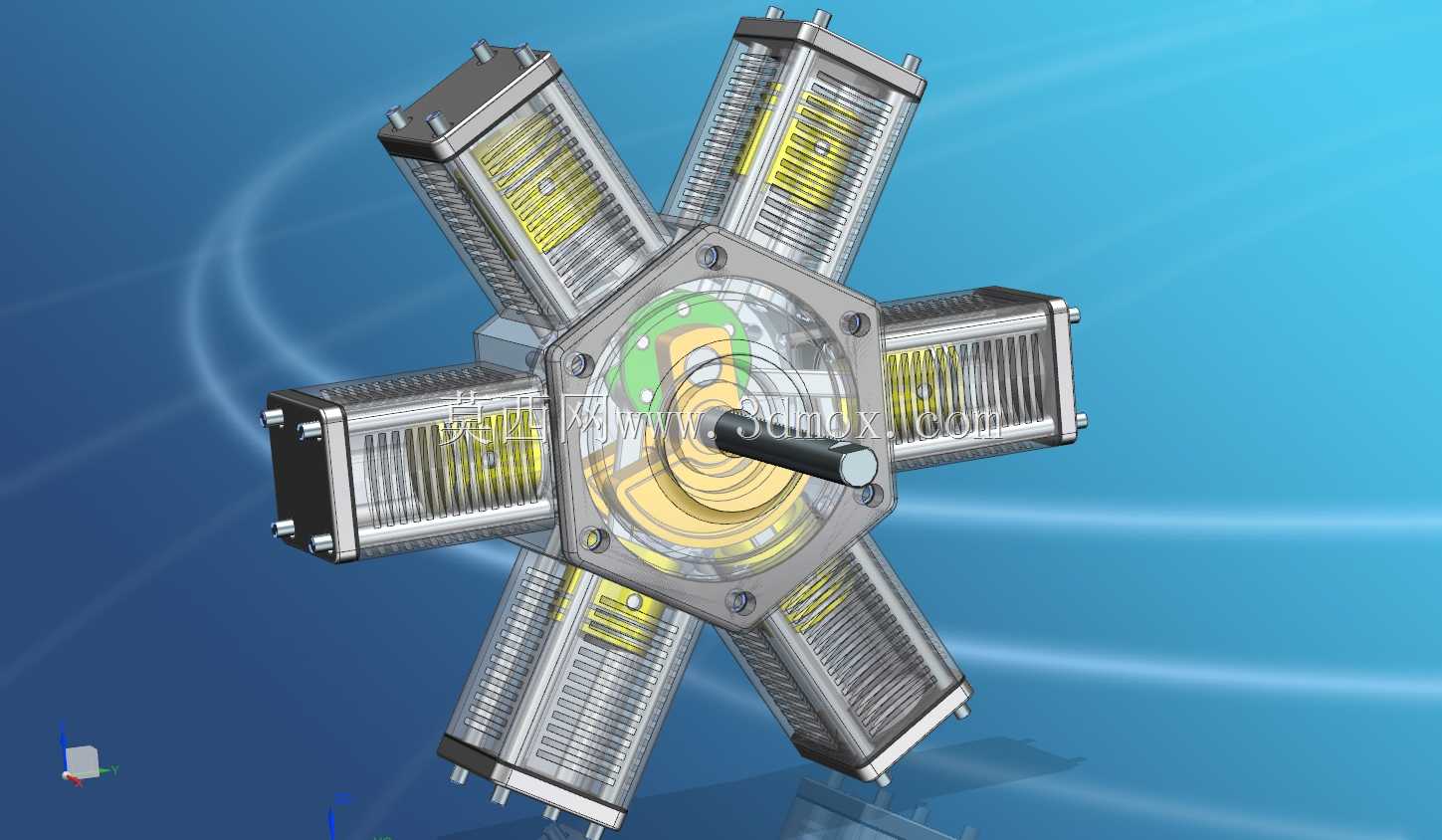

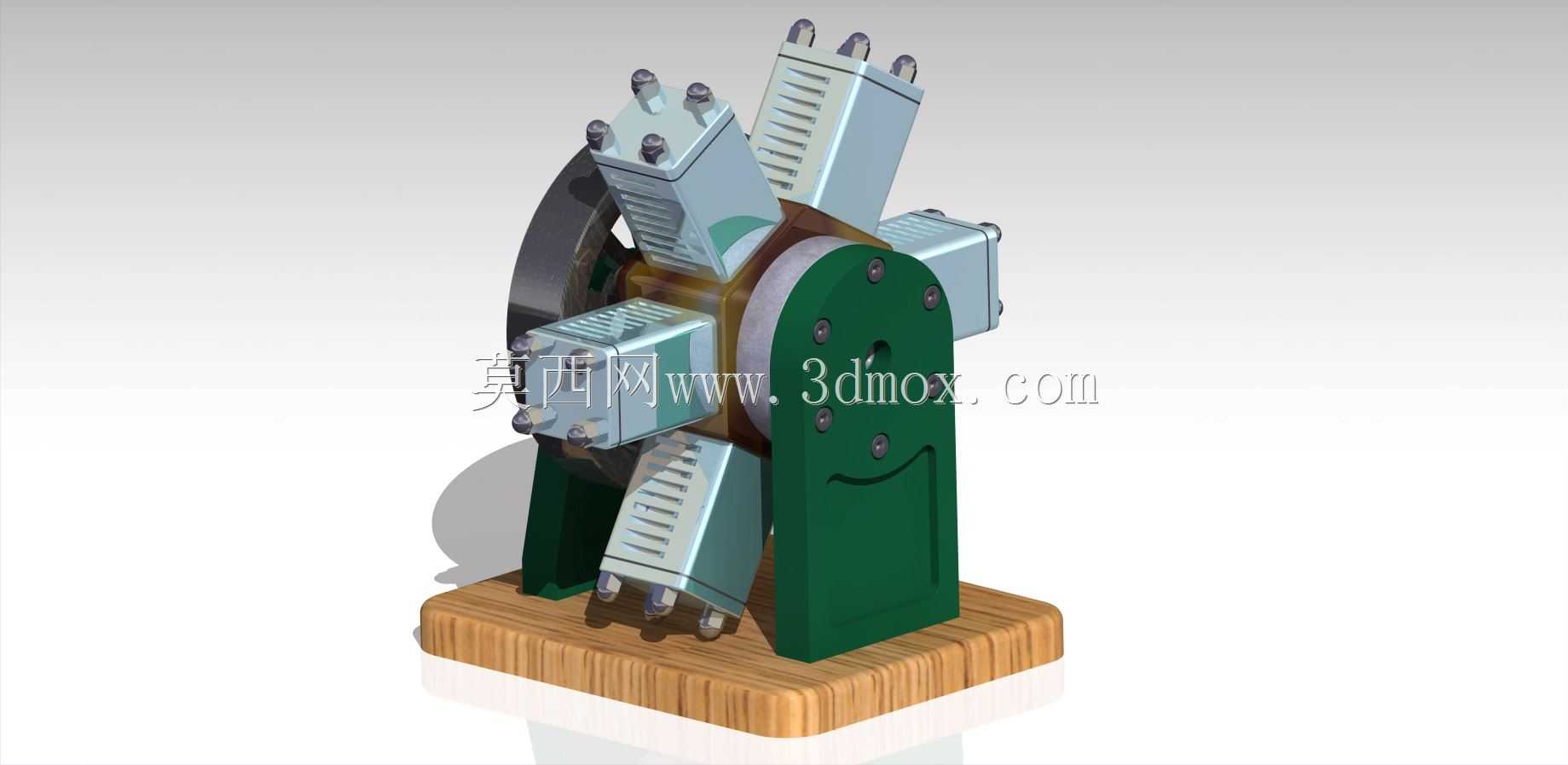

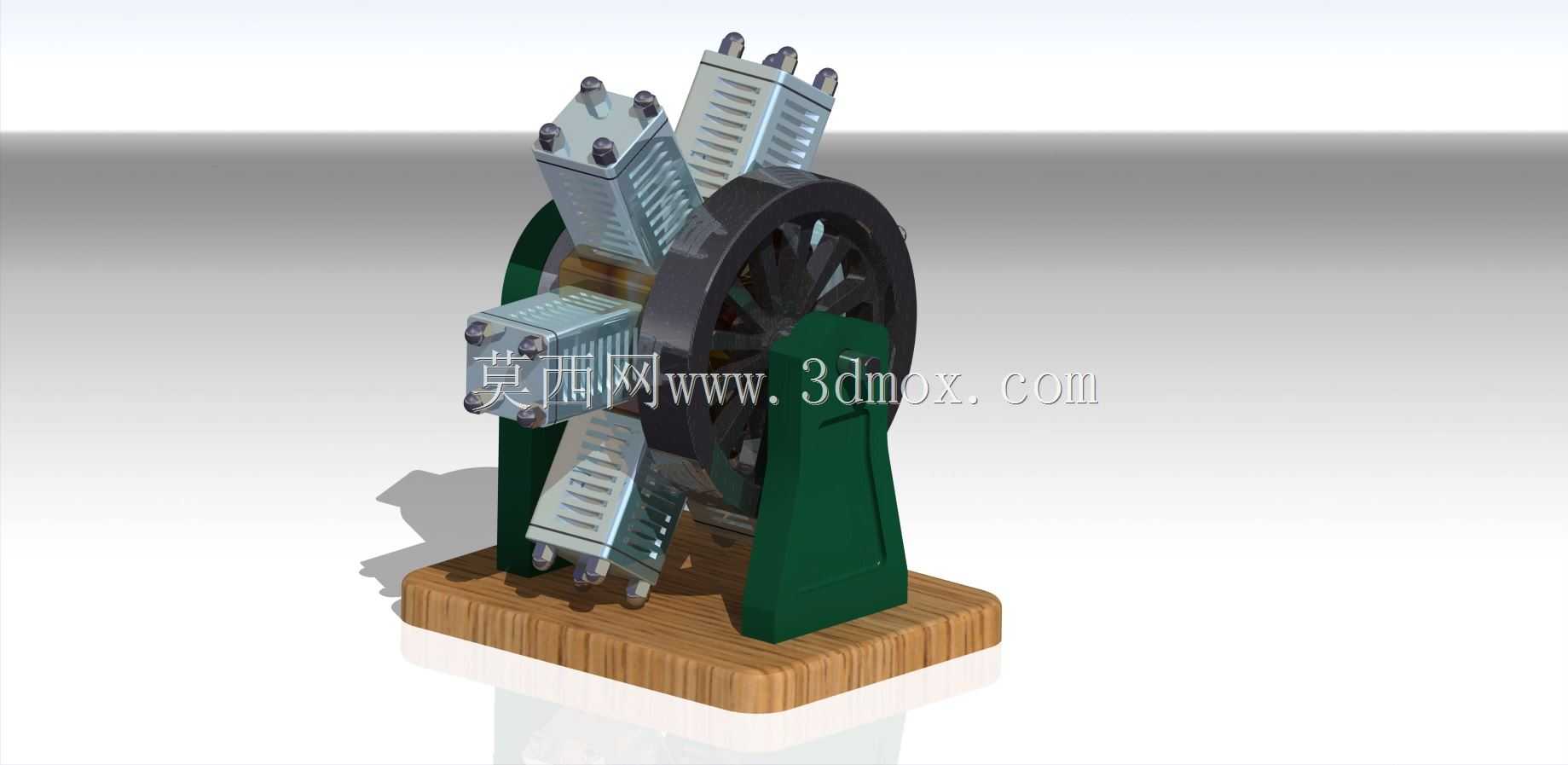

这款径向排布的气动动力装置，常应用在小型教学演示台、低压气动实验回路、轻载便携气动工具的动力输出端，依靠压缩空气作为工质完成动力转换，无需燃油供给与点火系统，整体结构洁净无排放，适合对防爆、洁净度有要求的教学展示、实验室小扭矩传动场景。从结构设计逻辑来看，六个气缸沿中心曲轴的径向呈星型均匀排布，这种布局能让各缸的往复惯性力在中心位置实现大部分自平衡，相比直列排布的同缸数气动装置，曲轴的主轴颈受力更均匀，运转时的整机振动幅度更小，同时径向布局让所有气缸的进排气通路可以集中在中心阀盘处布置，大幅简化了外接气路的排布复杂度，减少管路接头带来的漏气风险。整机的安装基准为底部的实木质感安装底座，底座预留了四个沉头安装孔位，可直接通过螺栓固定在实验台架或者设备安装基板上，安装边界的长宽尺寸控制在较小范围内，不会占用过多台架空间，中心飞轮的外圆是整机最大回转轮廓，设计时已预留足够安全间隙，避免运转时与周边安装构件发生干涉。每个气缸独立采用散热鳍片结构的缸体，即使在持续通入压缩空气长时间运转的工况下，也能通过鳍片与空气的对流带走工质膨胀产生的温降带来的结露影响，同时缸体与中心曲轴箱的连接采用定位止口加螺栓紧固的方式，既保证了气缸轴线与曲轴曲柄销的位置精度，也方便后期拆解维护、更换密封件。中心位置的大直径飞轮主要作用是储存曲轴转动的惯量，抵消各缸做功冲程的扭矩波动，让输出轴的转动更平顺，飞轮端可直接通过联轴器连接小功率负载，也可通过带轮输出动力适配不同的传动需求。设计时对各缸的配气相位做了统一适配，保证压缩空气按顺序进入对应气缸推动活塞做功，活塞通过连杆将直线往复运动转换为曲轴的旋转运动，整套运动副的配合间隙经过合理设定，既保证运动顺畅无卡滞，也能减少压缩空气的内泄漏，提升动力转换效率。
