双活塞联动蒸汽动力装置结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259921
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计
  • 双活塞联动蒸汽动力装置结构设计

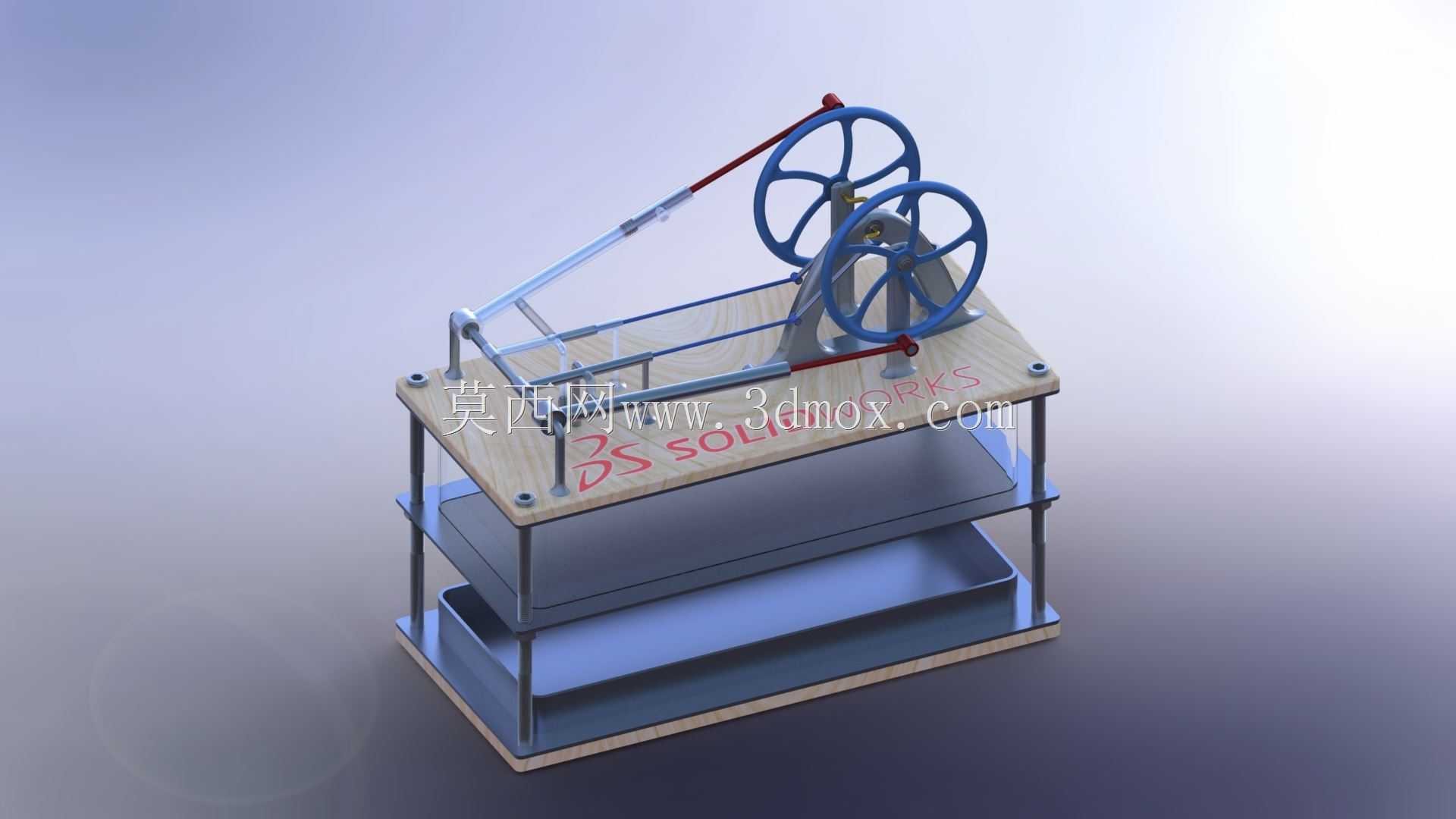

这套蒸汽动力结构的设计,核心围绕双活塞的时序联动逻辑搭建,在小型热能动力演示、教学实训场景中,可直观展示外燃式动力的能量转换全过程,也能为小型低压蒸汽动力装置的原型验证提供结构参考。从实际功能逻辑来看,装置中层设置的储水腔是热能传递的核心载体,工作时燃油在燃烧腔释放热量,加热中层水体产生饱和蒸汽,蒸汽通过内置流道进入活塞腔推动首个活塞上行,此时联动机构会带动第二个活塞下行,精准切断蒸汽供应通路,待首个活塞到达行程上止点后,腔体内蒸汽泄压,活塞在复位结构作用下回位,第二个活塞同步上行重新打开蒸汽通路,如此循环实现持续的往复动力输出,整套联动的时序匹配经过反复调校,可避免蒸汽串腔、动力断档的问题。设计过程中优先考虑了运动部件的干涉规避,两个活塞的行程差、联动摆臂的转动角度都经过运动仿真验证,安装边界上整体采用立式分层布局,底部为燃烧换热段,中部为活塞联动段,顶部为动力输出端,各模块之间通过法兰式结构连接,密封槽预留了标准密封件的安装位置,可适配低压工况下的静密封需求,整体外形紧凑,不需要额外占用过大的安装空间,可直接固定在标准实训台架上完成装配调试。结构细节上,蒸汽流道的转角处都做了圆弧过渡处理,减少蒸汽流动的沿程阻力,活塞与腔壁的配合间隙按照低压滑动密封的公差要求设计,既保证运动顺畅,又能减少蒸汽泄漏量,联动机构的铰接点都预留了润滑脂加注位置,可降低长期往复运动的磨损速率。不同于高压工业蒸汽设备,这套结构的工作压力设定在低压区间,换热腔的壁厚按照常压容器的强度要求设计,不需要额外加装高强度承压结构,整体加工难度低,普通机加工设备即可完成全部零部件的制作,适合作为机械原理教学的具象化载体,也能为小型蒸汽动力爱好者的自制装置提供可参考的结构方案,动力输出端预留了标准的联轴接口,可直接连接小型发电机、水泵等负载,直观展示蒸汽动力的实际做功效果。
