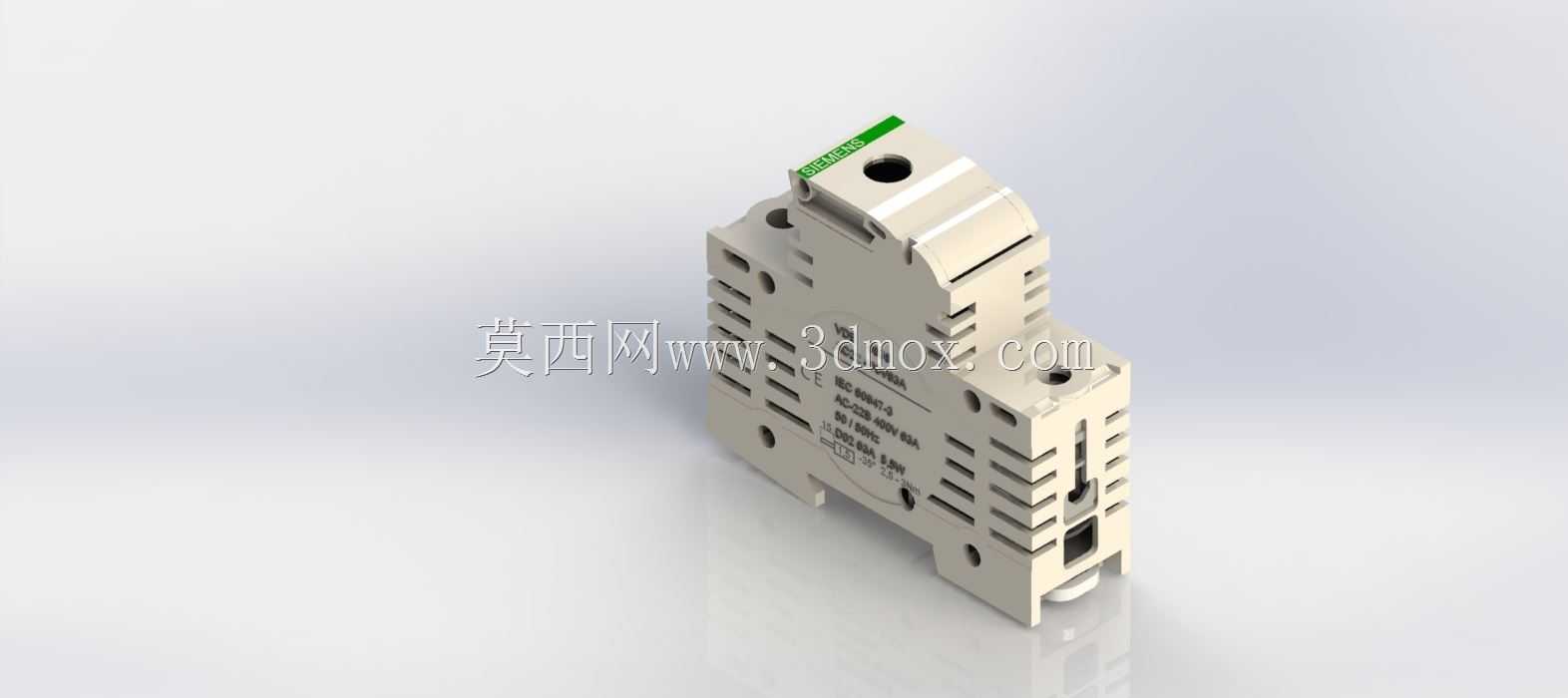

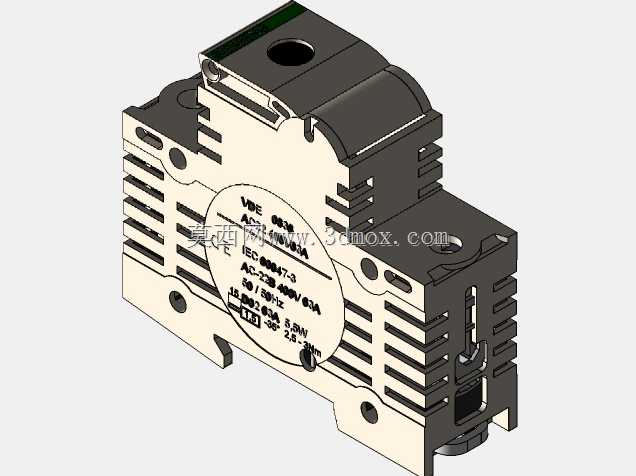

做低压柜三维布局的时候,这类单极微型隔离开关是经常用到的元件,很多刚入行的结构工程师容易忽略这类小元件的安装边界,导致后期柜内走线、母排排布出现干涉。这款单极元件主要用在终端配电回路的前端隔离场景,比如楼宇照明回路、小型设备控制回路的进线侧,在检修时提供明显的断开点,保障运维人员的操作安全,它不承担过载与短路分断功能,这点和微型断路器有明确的功能区分,选型时不能混淆替代。从结构设计来看,这款元件采用标准DIN导轨卡扣式安装结构,背部的弹性卡扣可以直接卡装在35mm标准电气导轨上,不需要额外的固定螺丝,拆装效率很高,适合批量柜内装配的生产节奏。外形采用模数化设计,单极宽度对应标准1P模数尺寸,在做排布时可以直接按照模数倍数预留安装空间,不需要单独核算占位宽度,和同系列的断路器、漏电保护模块可以并排紧密安装,不会出现结构干涉。壳体采用阻燃热固性塑料材质,表面的散热槽是顺着元件内部温升路径设计的,既可以强化壳体的结构强度,避免安装卡扣受力时壳体开裂,也能在回路带载时辅助散出内部触点产生的热量,降低长期运行的温升风险。顶部的绿色标识拨块是操作状态指示,拨块凸起的位置对应触点分合状态,运维人员在柜外就能直观判断回路通断,不需要额外加装状态指示附件。接线端子采用升降式压接结构,上下进线端的端子可以适配不同线径的铜导线,压接区域的防滑纹路可以避免导线长期受温度变化影响出现松脱,端子的防护挡板可以防止接线时误触内部带电部件,满足低压配电的安全防护要求。建模的时候要注意,元件前端的操作拨块行程空间需要预留足够的距离,不能和柜内的走线槽、面板开孔边缘干涉,否则会出现操作卡滞的问题,背部导轨安装的卡扣突出高度也要准确还原,不然做装配干涉检查时会出现虚拟装配的误差,导致实际生产时装不上导轨。另外元件侧面的拼接卡槽结构也需要准确建模,多极拼接时可以通过侧面的卡扣实现相邻元件的固定,避免多回路并排安装时出现元件歪斜、错位的问题,这些细节结构在做整柜三维布线时都会影响最终的装配效果,不能做简化省略处理。
- 上一篇:直列六缸汽车发动机总成结构展示
- 下一篇:燃煤电厂厂区设施布局三维设计方案
- 全部评论(0)
- 模板大小: 32.22 MB
- 售价:5金币
- 下载次数: 100
- 系统要求: STEP / IGES,SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 配电柜
