工业立式金属电气控制柜钣金结构

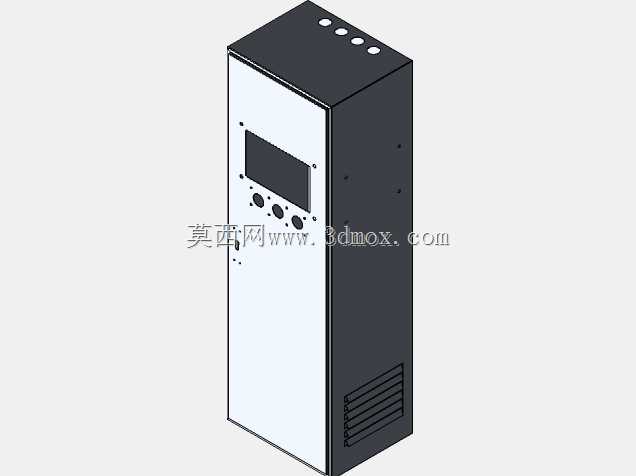

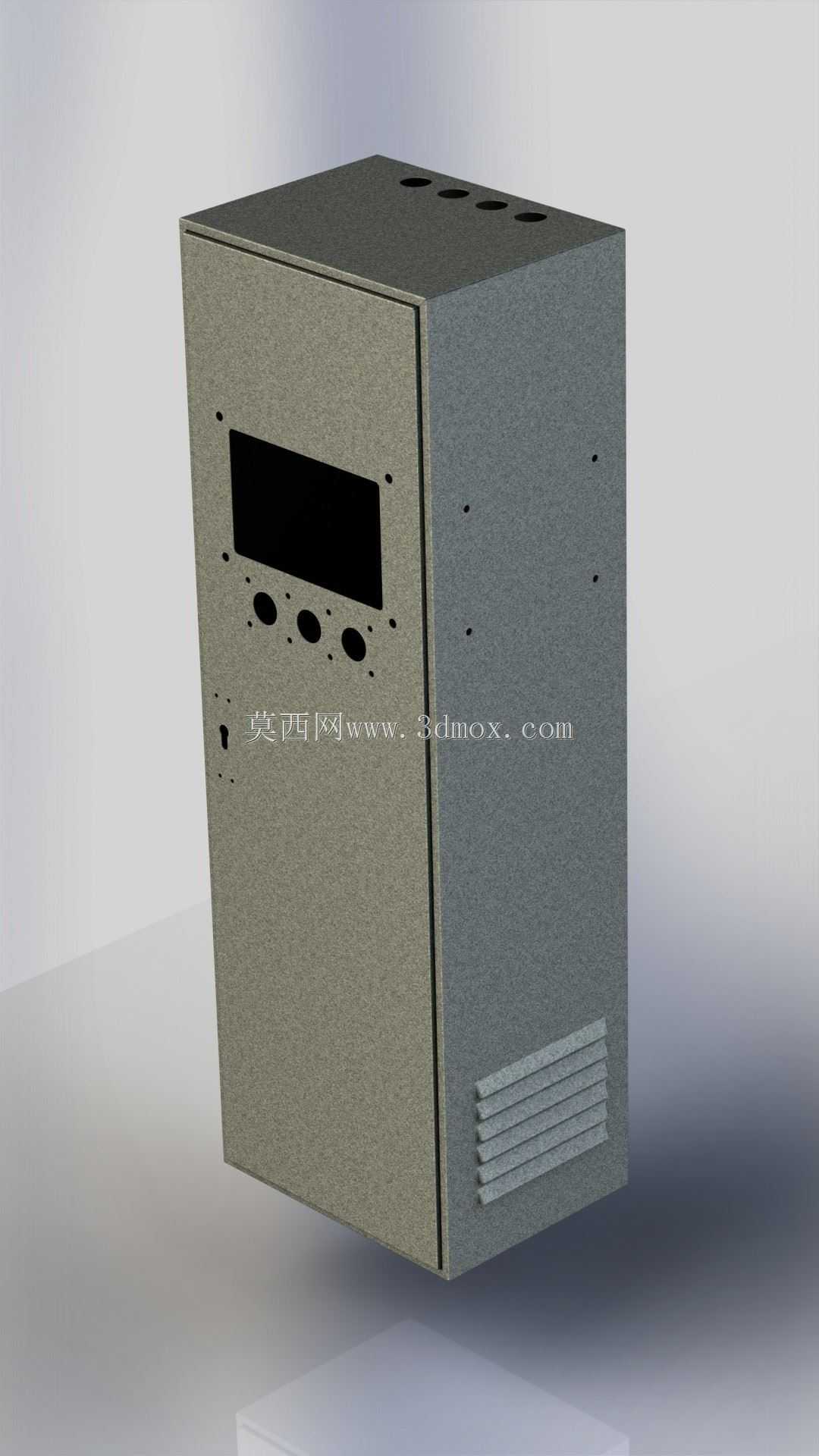

这款立式金属柜体主要面向工业车间低压配电、小型设备单机控制场景使用，可直接落地安装在生产线旁、动力配电间或是设备配套的现场区域，用来承载断路器、接触器、PLC控制模块、接线端子排这类低压电气元件，同时给内部元件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅以及意外碰撞对电气部件的损伤。从结构设计来看，整体采用冷轧钢板折弯拼接的钣金工艺成型，前门板做了单开门铰接设计，门板上预留了嵌入式人机界面安装位，下方排布了操作按钮、指示灯以及急停开关的开孔，方便操作人员在不开柜门的情况下完成设备状态查看、参数调整与紧急停机操作；柜体侧面下部开有冲压成型的通风百叶窗，配合内部可选装的轴流风扇形成自然对流散热通道，避免柜内电气元件长时间工作积热导致的性能衰减或是寿命缩短。柜体顶部预留了多个电缆进线敲落孔，可根据现场布线需求选择不同位置开孔穿入动力电缆与控制线缆，柜体内壁预设了标准化的安装梁螺孔位，无需二次打孔即可固定DIN导轨、安装底板以及线槽，大幅减少现场装配的加工工作量。安装边界方面，柜体底部预留了落地固定的地脚安装孔，可直接通过膨胀螺栓固定在水泥地面或是槽钢底座上，整体进深与宽度尺寸适配常规车间的通道预留宽度，不会占用过多的操作通行空间；门板与柜体框架的接缝处做了折边防水结构，可满足常规工业环境的IP防护等级要求，柜门搭配锁具可避免非授权人员随意打开柜门触碰带电部件，满足车间电气安全的规范要求。在建模过程中，所有钣金折弯处均预留了合理的折弯止裂槽与折弯半径，完全匹配常规钣金加工厂的加工工艺参数，不会出现设计结构无法落地加工的问题，各个开孔位置的尺寸均参照市面主流电气元件的安装尺寸规范设定，设计人员可直接基于该模型调整开孔位置、柜体尺寸来适配不同的项目需求，省去从零开始搭建钣金柜体框架的重复建模工作，也可直接导出加工图纸用于钣金下料、折弯与焊接工序的生产指导。
