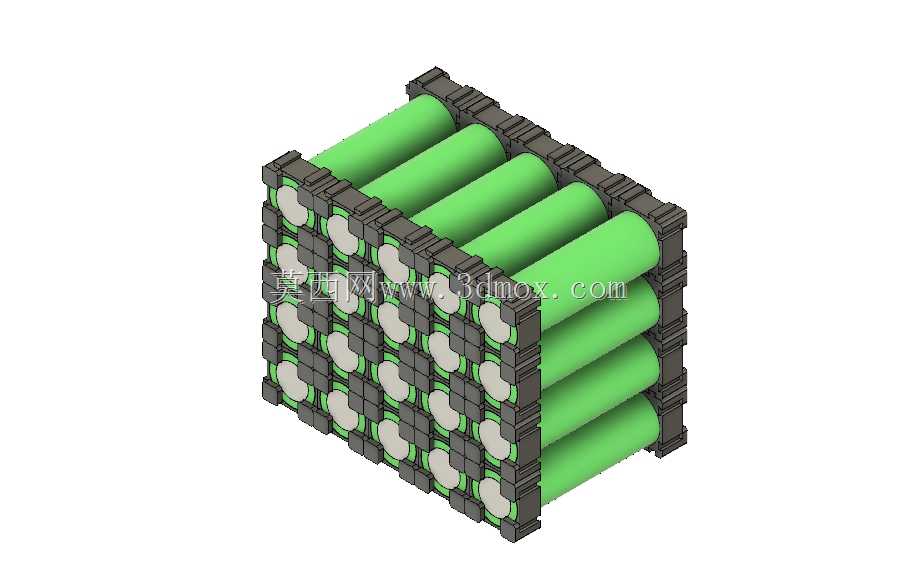

1S4x5P排布18650锂电池带固定支架结构

在小型储能装置、低速电动两轮车、便携户外电源、家用小型储能墙这类需要用到18650圆柱电芯的产品开发中，电芯的固定与排布直接影响整组电池的抗震性能、散热效率与装配一致性，这款带支架的1S4x5P锂电池结构，正是针对这类应用场景做的标准化排布设计。整组采用1串20并的电气连接逻辑，单排沿电芯轴向排布5支电芯，垂直轴向方向堆叠4层，通过上下两端的定位支架与侧边的限位卡扣完成整组电芯的固定，不需要额外打胶或者绑带辅助固定，装配时只需要将电芯依次卡入支架的定位卡槽即可完成预固定，后续焊接镍片或者连接铜排时不会出现电芯移位的问题。从安装边界来看，整组电池的外形轮廓完全由支架的外形尺寸决定，支架的每个定位卡槽都做了和18650电芯外径匹配的圆弧限位，卡槽深度刚好覆盖电芯端部的绝缘圈位置，既不会遮挡电芯极柱影响焊接操作，也能保证电芯在受到径向冲击时不会从支架中脱出。支架的侧边设计有互相咬合的卡扣结构，多层支架堆叠时可以直接通过卡扣完成层间定位，不需要额外设计定位柱或者连接螺丝，层与层之间预留了均匀的间隙，刚好可以容纳电芯侧面的散热气流通过，避免大电流放电时电芯积热。设计时特意将同层电芯的极柱朝向保持一致，相邻层的极柱朝向做了错位排布？不，这款是1S结构，所有电芯的正极朝向同一端、负极朝向另一端，支架在极柱侧做了避空凹槽，刚好可以容纳镍片的走线，不会出现镍片被支架挤压导致绝缘破损的问题。在实际选型使用时，这款支架结构可以直接适配常规容量的18650动力电芯或者储能电芯，不需要针对不同容量的同规格电芯修改支架尺寸，只要是标准外径18mm、长度65mm的18650电芯都可以直接卡入安装。针对电动车使用场景，支架的边角位置做了圆弧过渡，避免装配时划伤电池 pack 的绝缘外壳，同时支架的外侧预留了扎带固定槽，整组电芯组装完成后可以通过扎带进一步捆扎加固，应对颠簸路面的持续震动。针对储能电源应用，支架的层间间隙可以根据散热需求调整，不需要修改整体的安装尺寸，就可以适配不同放电倍率的电芯散热需求，整组电池的安装孔位可以直接在支架的侧边预留位置拓展，不需要额外增加固定零件。从结构可靠性角度，每个电芯都有独立的定位卡槽，单支电芯出现故障需要更换时，只需要拆开对应位置的卡扣就可以取出故障电芯，不需要拆解整组电池，大幅降低后期维护的难度。支架的壁厚设计兼顾了结构强度与材料成本，日常搬运过程中不会因为轻微磕碰出现支架断裂的问题，同时材料本身具备绝缘性能，不需要额外在支架和电芯之间增加绝缘片，减少装配工序的同时也降低了整组的材料成本。
