车载侧装式质子交换膜燃料电池堆结构

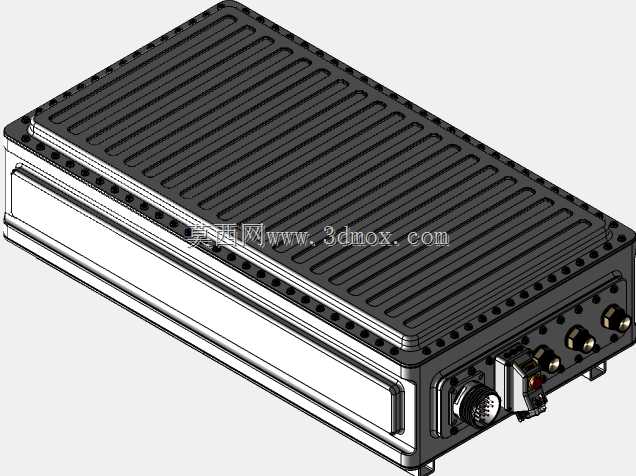

这款质子交换膜燃料电池堆模块的三维结构，在建模阶段优先考虑了车载集成场景的安装适配需求，整体采用扁平长方体的紧凑布局，外壳顶面设置密集平行散热肋条，肋条间距经过热仿真校核，既保证自然对流散热的有效通流面积，又不会因为肋高过高挤占整车布置的垂向空间，外壳边缘做了等距安装孔位预留，孔位公差按照车载设备的通用安装标准设定，可直接适配现有商用车、专用作业车的动力舱安装支架，不需要额外做转接板设计。从功能实现角度来看，模块侧端集中布置了气路接口、电气接插件与手动截止阀，所有接口的排布方向统一朝向安装维护侧，日常运维时不需要拆解周边附属部件即可完成管路插拔、接插件检测操作，接口的密封结构采用阶梯式密封槽设计，建模时预留了密封件的压缩量空间，可匹配常规氟橡胶密封圈的装配公差，避免氢气泄漏风险。设计过程中针对电堆的内部堆叠空间做了边界约束，外壳内部的腔体尺寸严格匹配双极板、膜电极的堆叠公差范围，侧壁设置了定位凸台，堆叠装配时可直接靠凸台完成电芯组件的径向定位，不需要额外设计定位工装，能有效缩减产线的装配工序时长。外壳的边角位置全部做了圆弧过渡处理，一方面是避免安装过程中锐边割伤操作人员或损坏周边线束管路，另一方面也能降低车辆行驶过程中振动带来的应力集中问题，提升结构的抗疲劳寿命。模块底部预留了标准的接插件安装位与走线槽，高压线束、低压信号线可沿着走线槽规整排布，避免和散热肋条、管路接口产生干涉，整体的安装边界尺寸控制在常规车载动力单元的适配范围内，可直接替换同功率等级的传统动力电池扩展单元，适配氢能乘用车、物流车、备用电源站点等多场景的集成需求，建模时所有配合面的公差都按照机械加工的经济精度设定，不需要特殊工艺即可完成外壳的压铸与机加工，有效控制量产阶段的制造成本。
