3.7V1100mAh软包聚合物锂电池结构

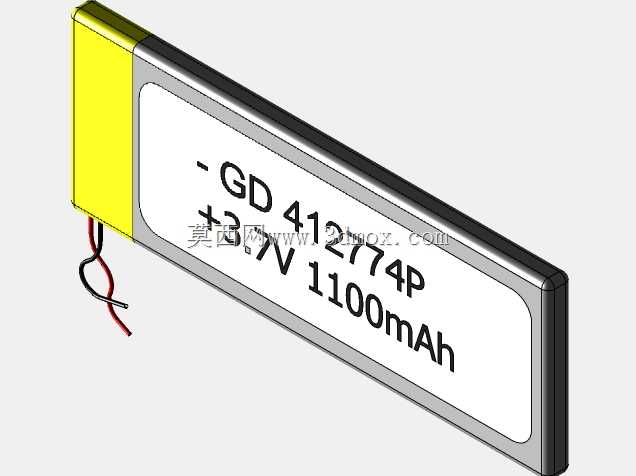

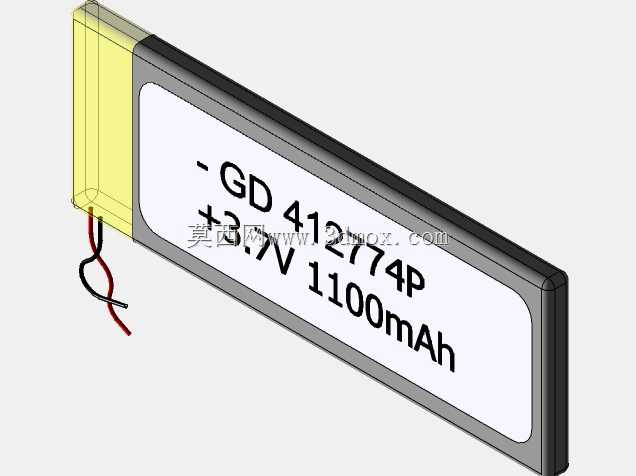

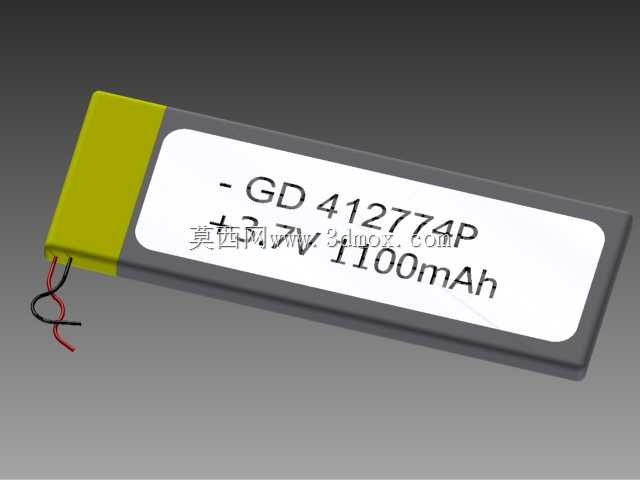

这款软包聚合物电芯的建模工作，最初是在做手持便携检测设备的内置电源选型适配时启动的，当时项目要求设备连续工作时长不低于八小时，整机厚度控制在12毫米以内，常规圆柱电芯的排布会让机身局部凸起，硬壳方形电芯的边角防护结构又会额外占用内部空间，最终选定这款厚度4.1毫米、宽度27毫米、长度74毫米的软包电芯作为电源方案。建模过程中没有直接套用通用电芯的简化模型，而是把实际生产中的工艺细节都做了还原：电芯主体外层的铝塑膜封装边，特意做了0.3毫米的折边压合结构，这部分在做整机结构堆叠时不能算入有效电芯厚度，很多新手建模时容易忽略这个细节，导致后期打样时外壳和电芯出现干涉。顶部的极耳引出位置，按照实际样品做了红黑导线的出线弧度，导线预留了15毫米的剥线搪锡长度，方便后期和保护板焊接，极耳根部的绝缘胶贴也做了独立结构，避免装配时极耳和机身内部的金属屏蔽层接触短路。从实际应用场景来看，这类1100mAh容量的3.7V软包电芯，除了手持检测设备，还广泛用在小型蓝牙外设、便携美容仪、车载低功耗传感模块这类对安装空间要求苛刻的产品上，它的放电倍率可以做到0.5C持续输出，满足多数低功耗便携设备的供电需求，循环充放寿命在常规工况下可以达到五百次以上。建模时特意把电芯的安装避让边界做了标注：电芯主体四周要预留至少0.2毫米的装配间隙，不能和外壳硬接触，因为软包电芯在充放电过程中会有轻微的鼓胀形变，预留的间隙可以避免长期使用后外壳被电芯撑变形。极耳引出的一侧要避开设备的天线净空区，导线走线时要做固定处理，防止设备跌落时导线拉扯极耳导致封装破损。整个模型的曲面过渡都按照实际样品的圆角做了处理，电芯主体的四个边角是R1.5的圆弧，没有尖锐棱角，避免装配时划破外壳内部的绝缘层。不同于硬壳电芯的刚性结构，软包电芯的模型在做结构仿真时，还可以给铝塑膜外层赋予对应的柔性材料参数，模拟装配时的挤压形变，提前验证结构设计的合理性，避免后期开模后出现电芯装不进去或者装配后电芯被压损的问题。
