立式外燃动力结构教学演示装置

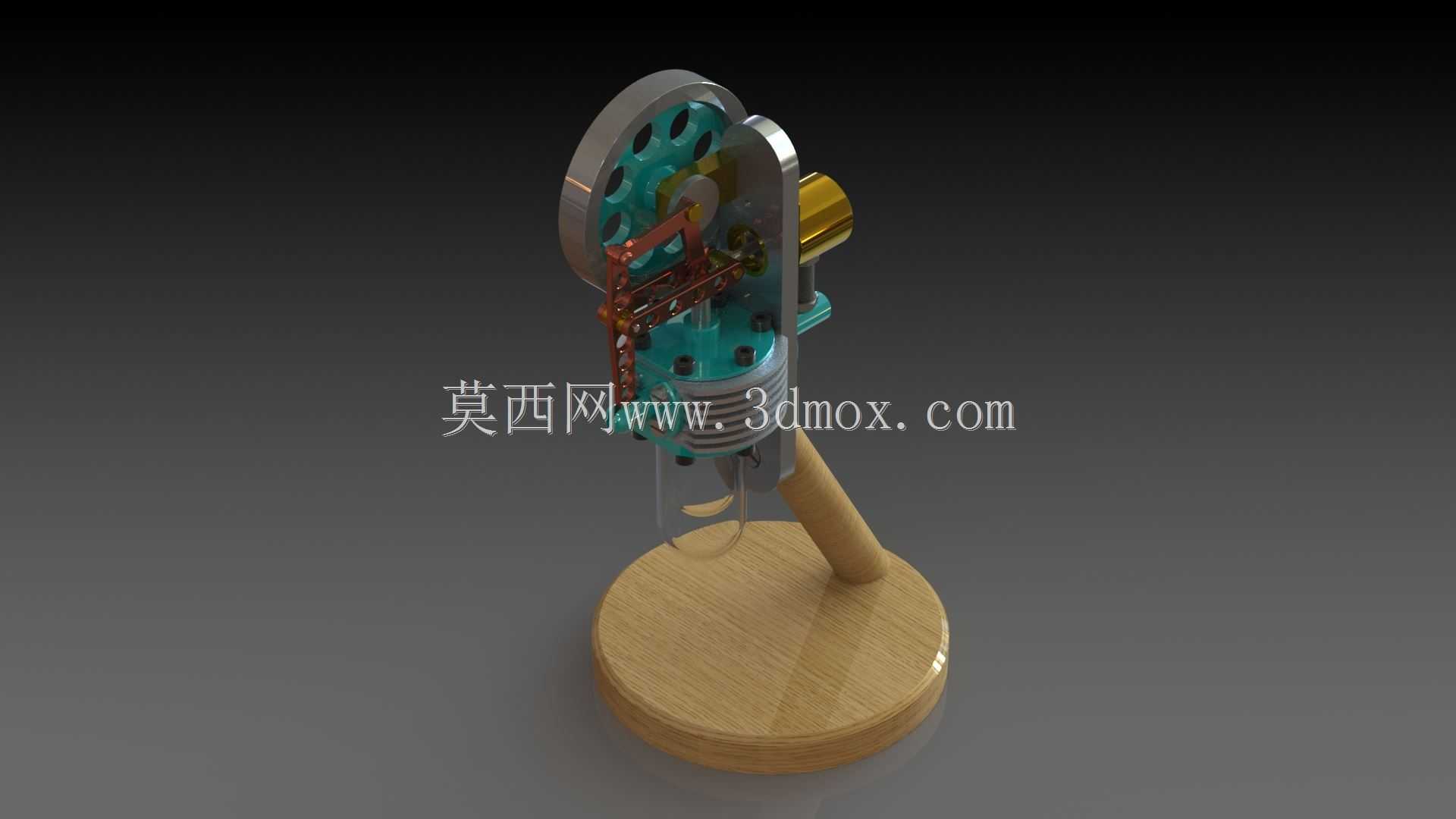

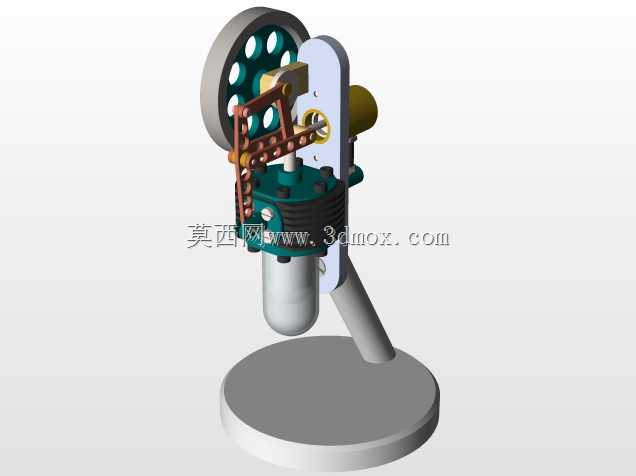

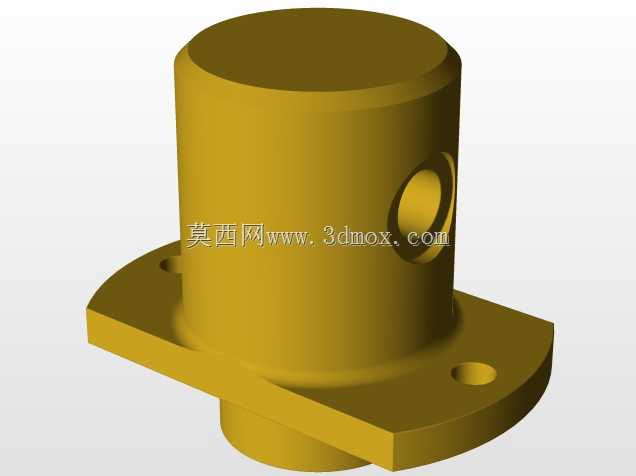

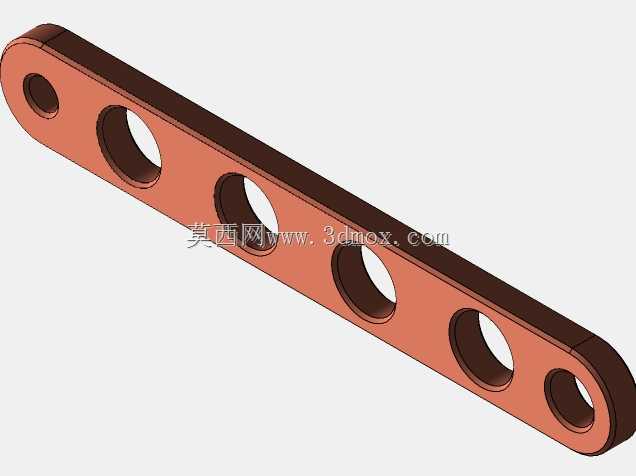

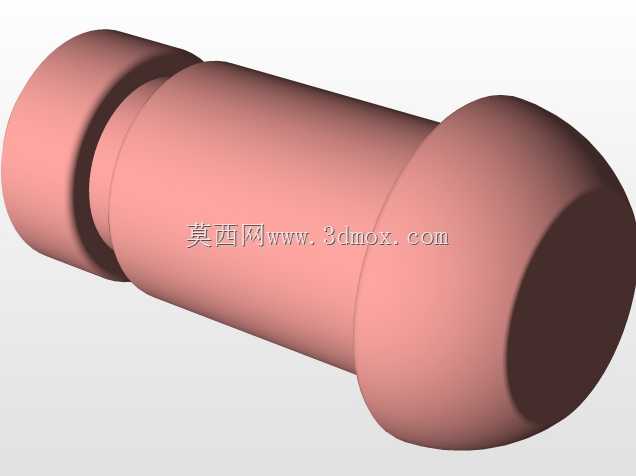

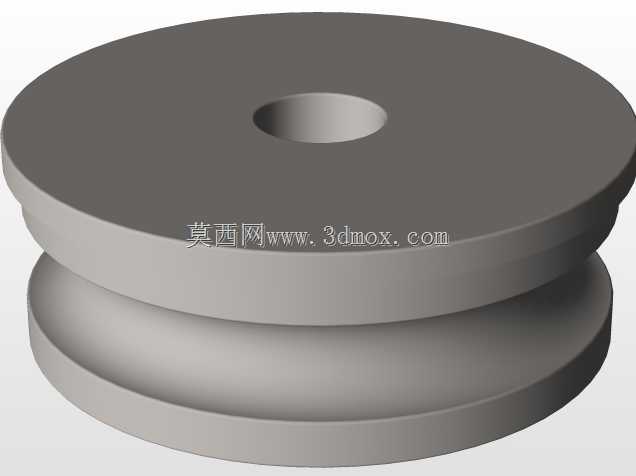

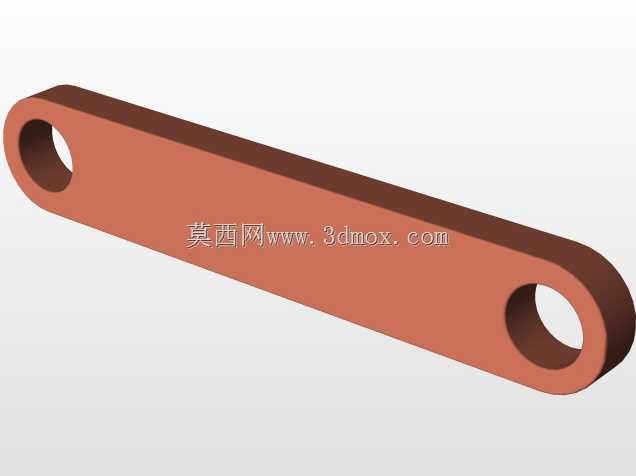

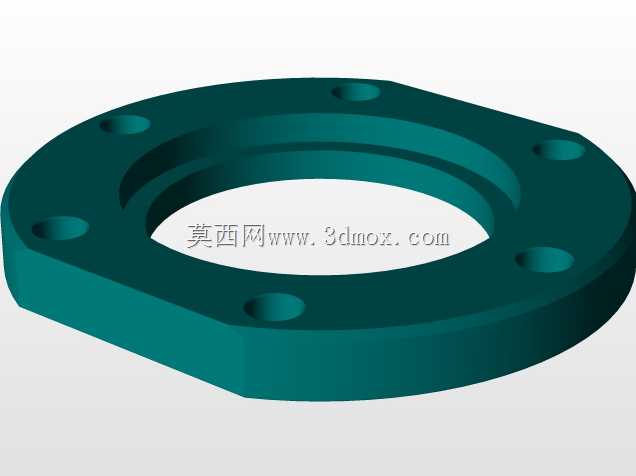

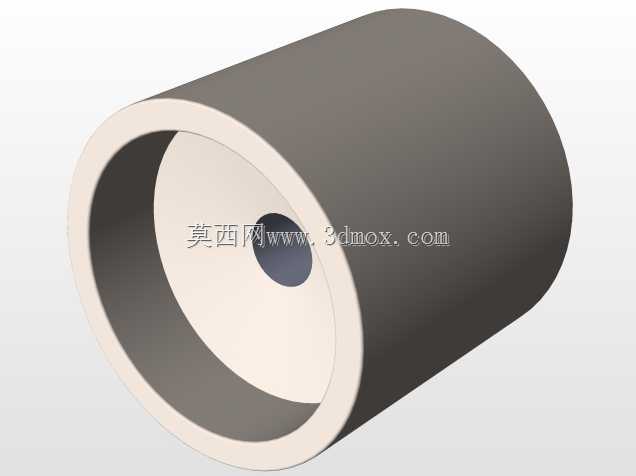

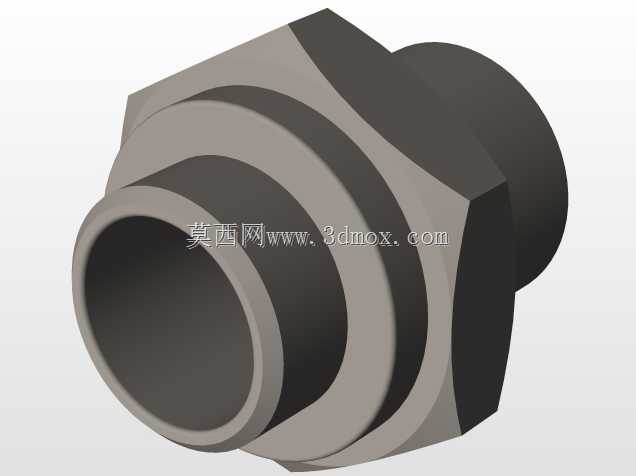

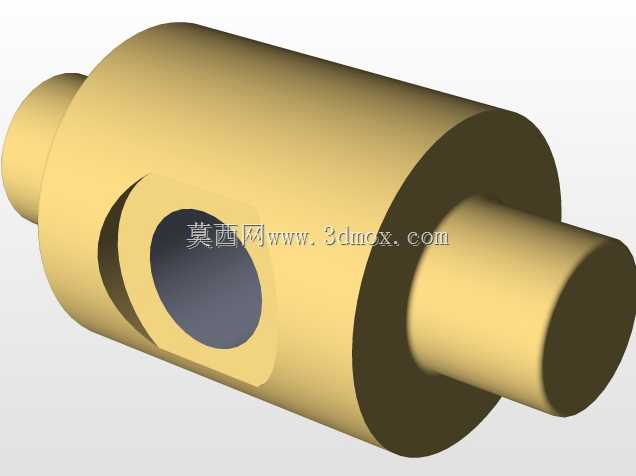

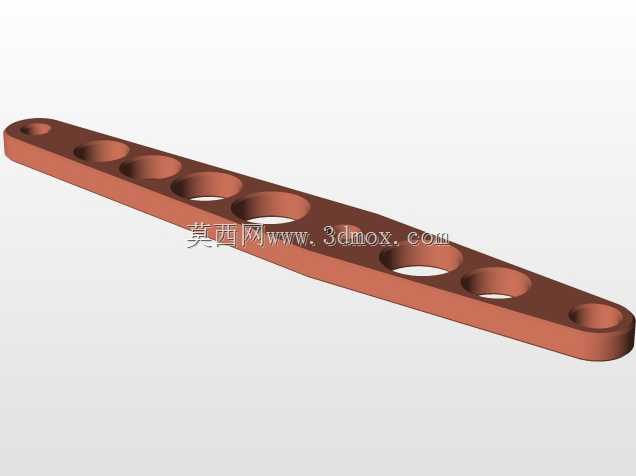

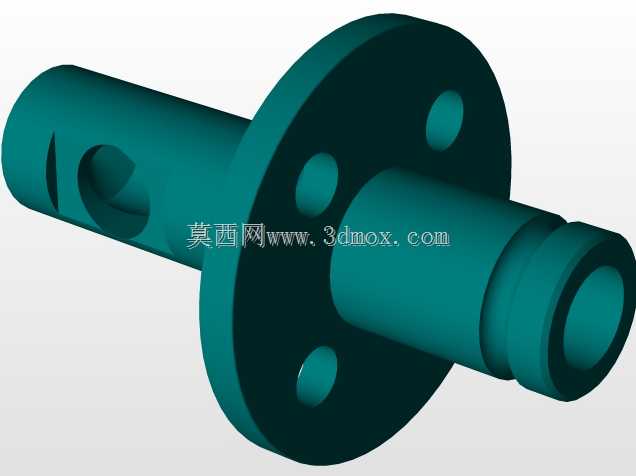

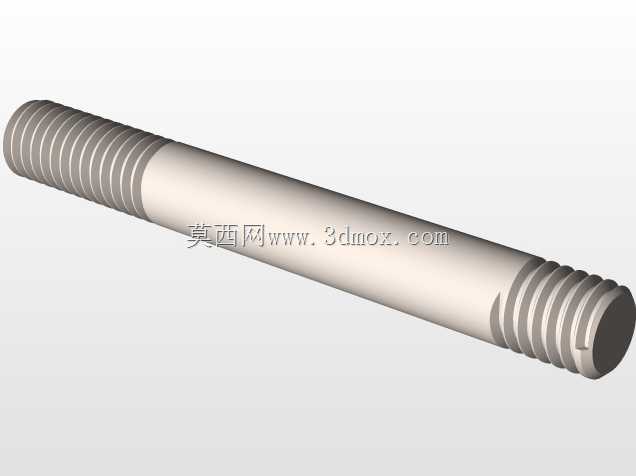

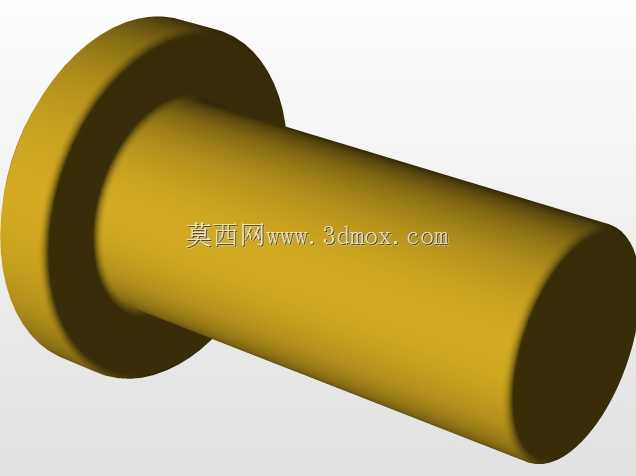

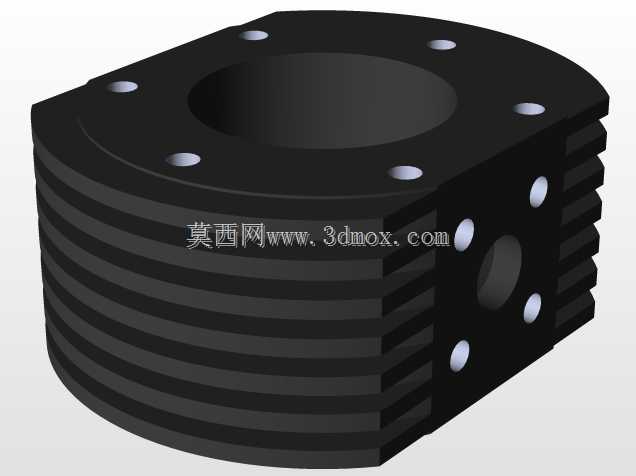

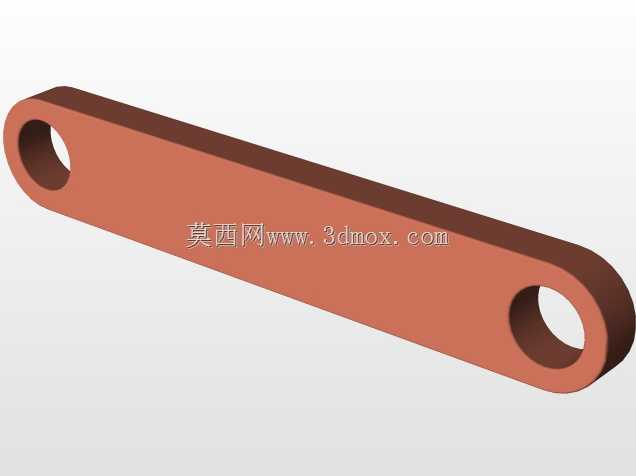

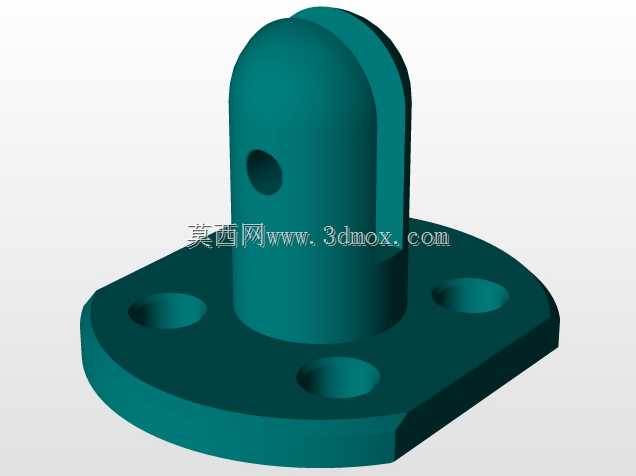

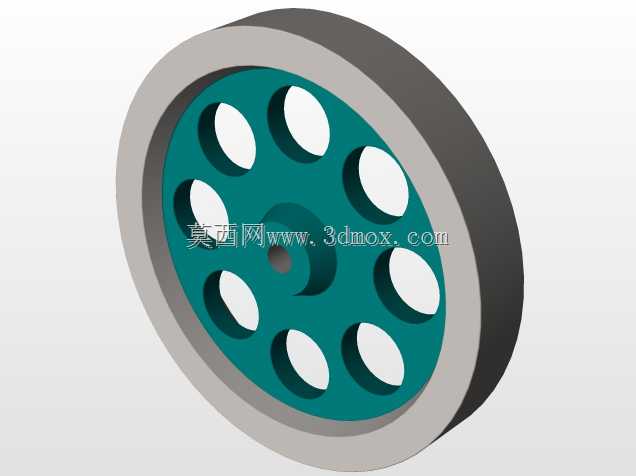

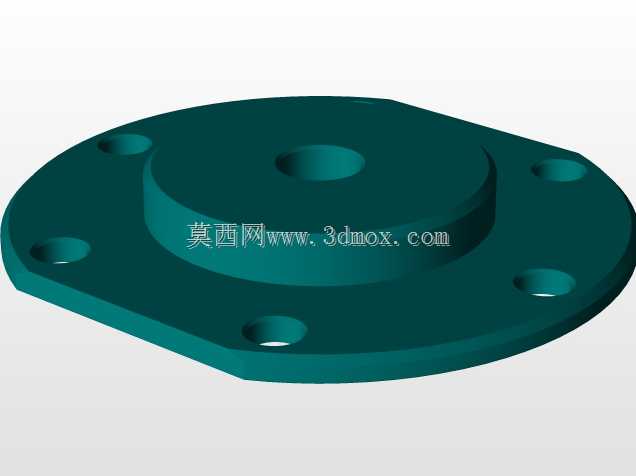

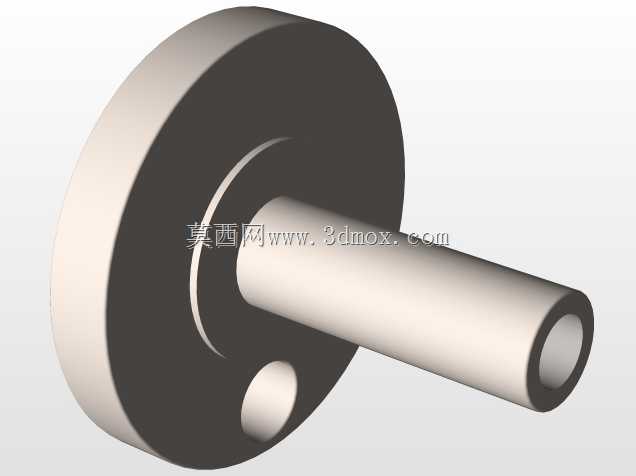

这套立式结构的外燃动力装置，核心依托斯特林循环原理实现热能到机械能的转换，在工科热学教学、小型动力科普场景中有着极高的应用价值，能够直观展示封闭工质受热膨胀、遇冷收缩的循环做功过程，帮助学习者快速理解外燃机的工作逻辑，区别于常见的内燃机结构，它不需要燃料在缸内爆燃做功，运行过程更平稳，也可作为小型低功率动力源适配低负载的演示类传动场景。从功能特性来看，整套结构采用立式排布，将动力缸、置换缸、传动飞轮组沿竖直方向集成在木质支撑底座上，大幅缩小了水平方向的安装占用空间，底座采用圆形实木结构，重心落在底座中心区域，放置在水平台面上时无需额外固定即可稳定运行，避免运行过程中因传动件往复运动产生的振动导致装置移位。设计过程中，首先考虑的是传动路径的简化，将飞轮布置在结构最上端，通过曲柄连杆结构同时连接动力活塞与置换活塞，保证两个运动部件的相位差符合斯特林循环的时序要求，缸体部分采用可视化的结构设计，能够直接观察到活塞的往复运动状态，配合金属材质的换热壳体，既保证了受热端的导热效率，也让整个做功过程的展示更直观。安装边界方面，整套装置的底座直径控制在常规实验台可容纳的范围内，竖直方向的总高度适配常规教学展示的视线高度，不需要额外抬高即可让周围观察者清晰看到全部传动结构，各运动部件的运动间隙经过校核，运行过程中不会出现部件干涉，飞轮边缘做了圆滑处理，避免演示过程中剐蹭周边物件。不同于卧式斯特林结构的长条形排布，立式结构将重心集中在下部支撑座上，移动搬运时只需托住底座即可完成转移，不需要额外拆解部件，加热端布置在缸体下部，距离底座有足够的安全距离，避免长时间运行时高温传导到底座损伤放置台面，冷却端的散热结构直接暴露在空气中，依靠自然对流即可满足散热需求，不需要额外配置冷却管路，进一步简化了演示前的准备工作，整套结构的连接件全部采用标准紧固件，后期维护更换零件时不需要定制特殊配件，常规的五金标准件即可完成替换，适配教学场景下高频次拆装演示的使用需求。
