直列四缸发动机曲柄连杆机构总成

项目分类:3D模型 发布时间:2021-09-02 ID:259991
  • 直列四缸发动机曲柄连杆机构总成
  • 直列四缸发动机曲柄连杆机构总成
  • 直列四缸发动机曲柄连杆机构总成
  • 直列四缸发动机曲柄连杆机构总成
  • 直列四缸发动机曲柄连杆机构总成

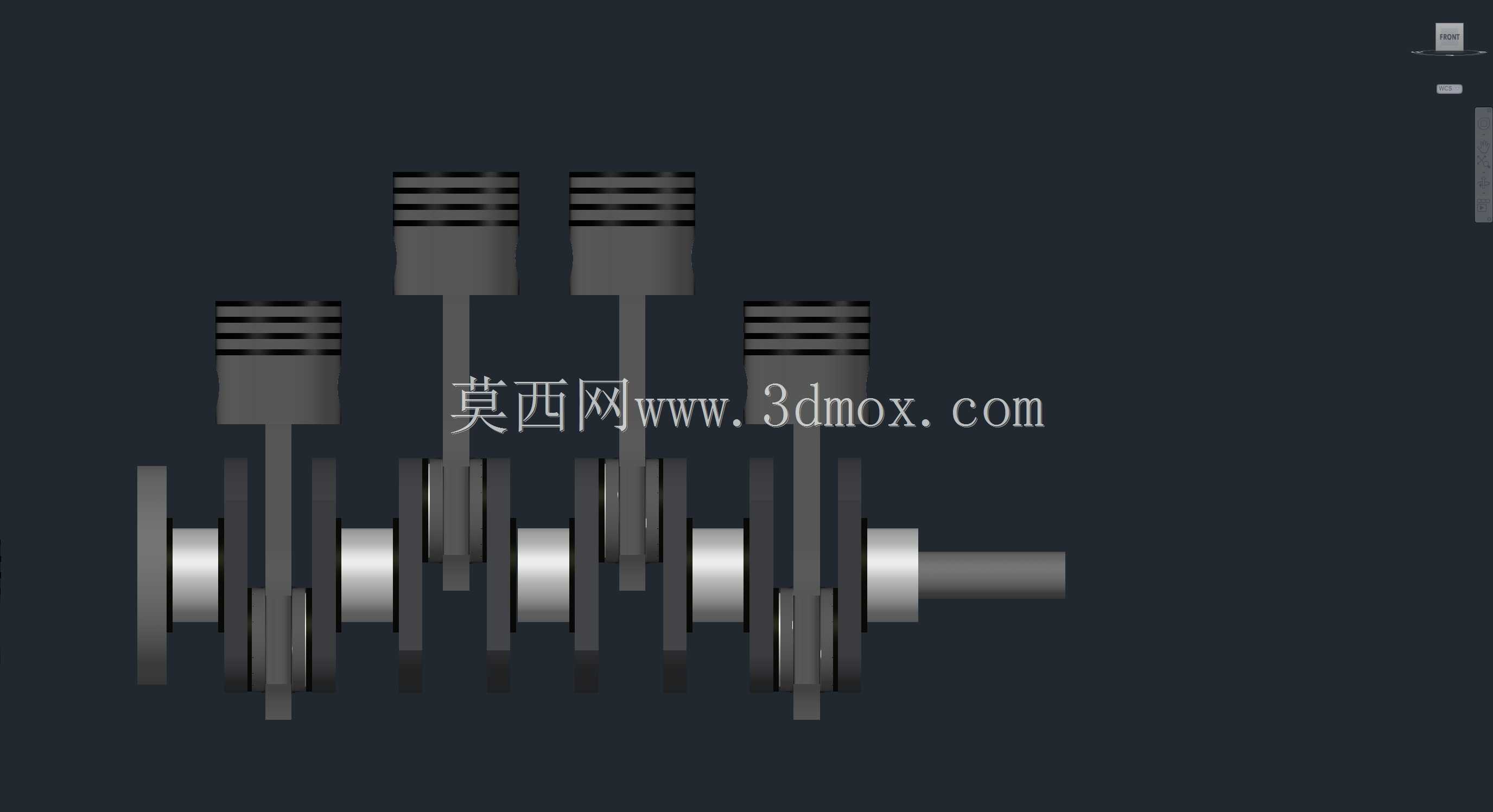

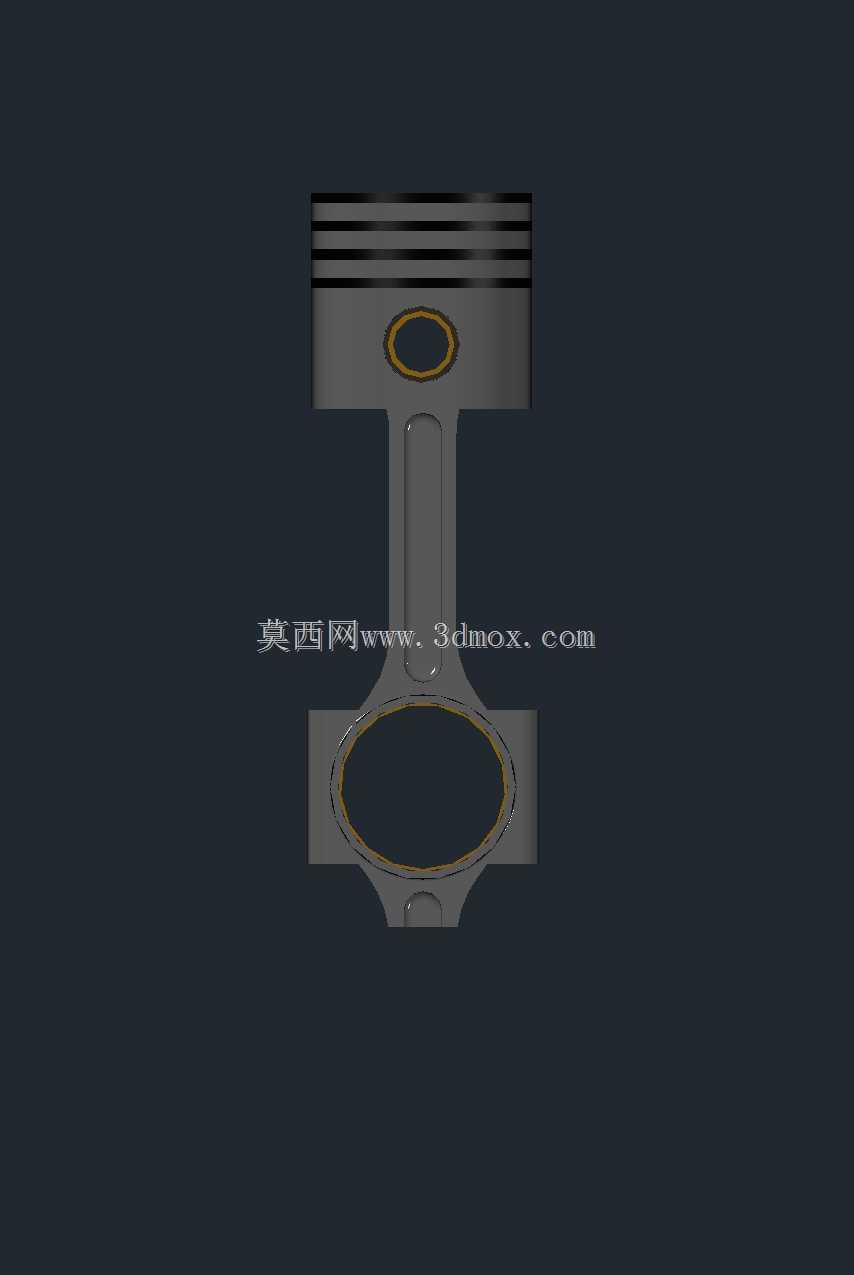

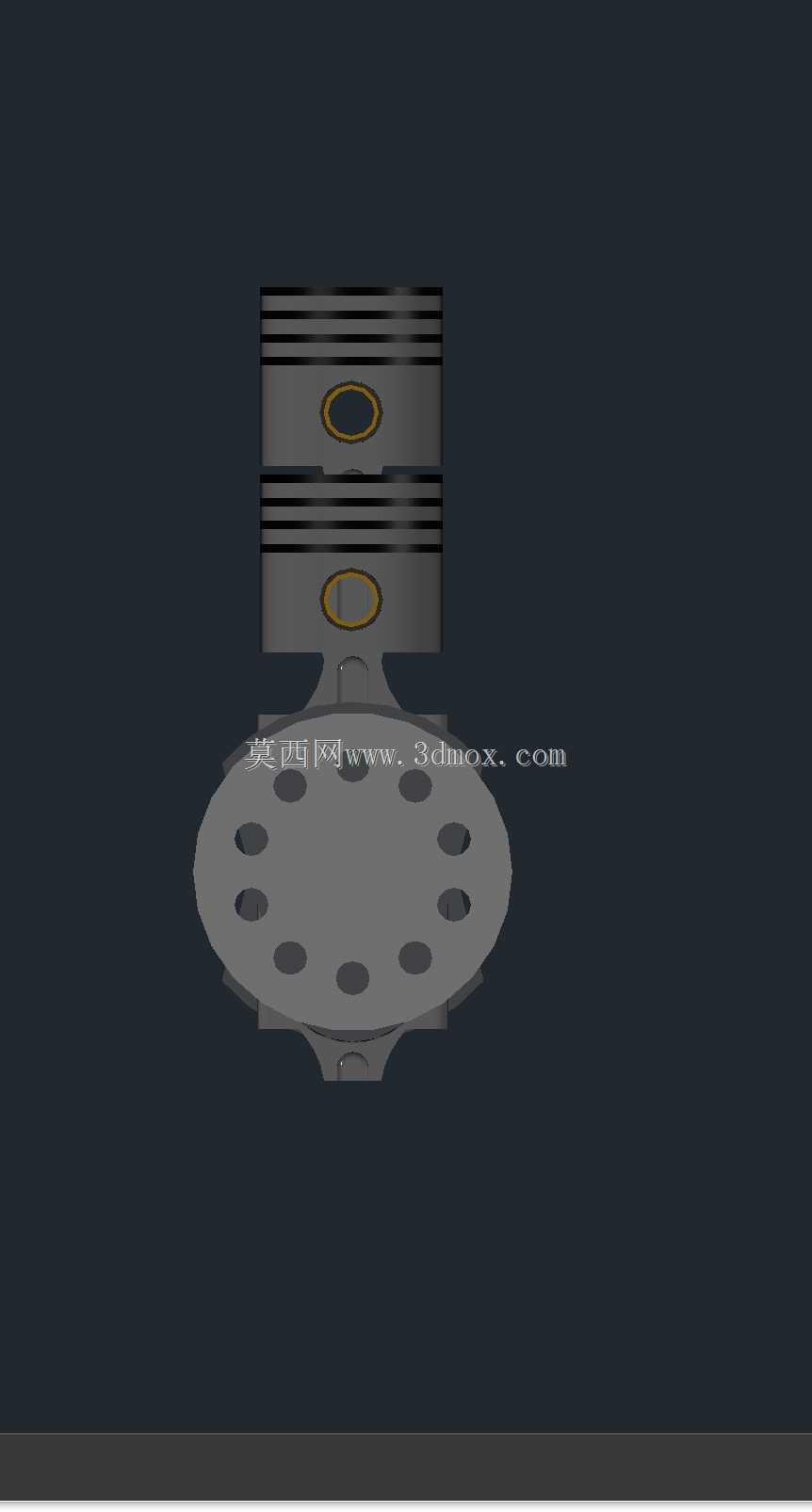

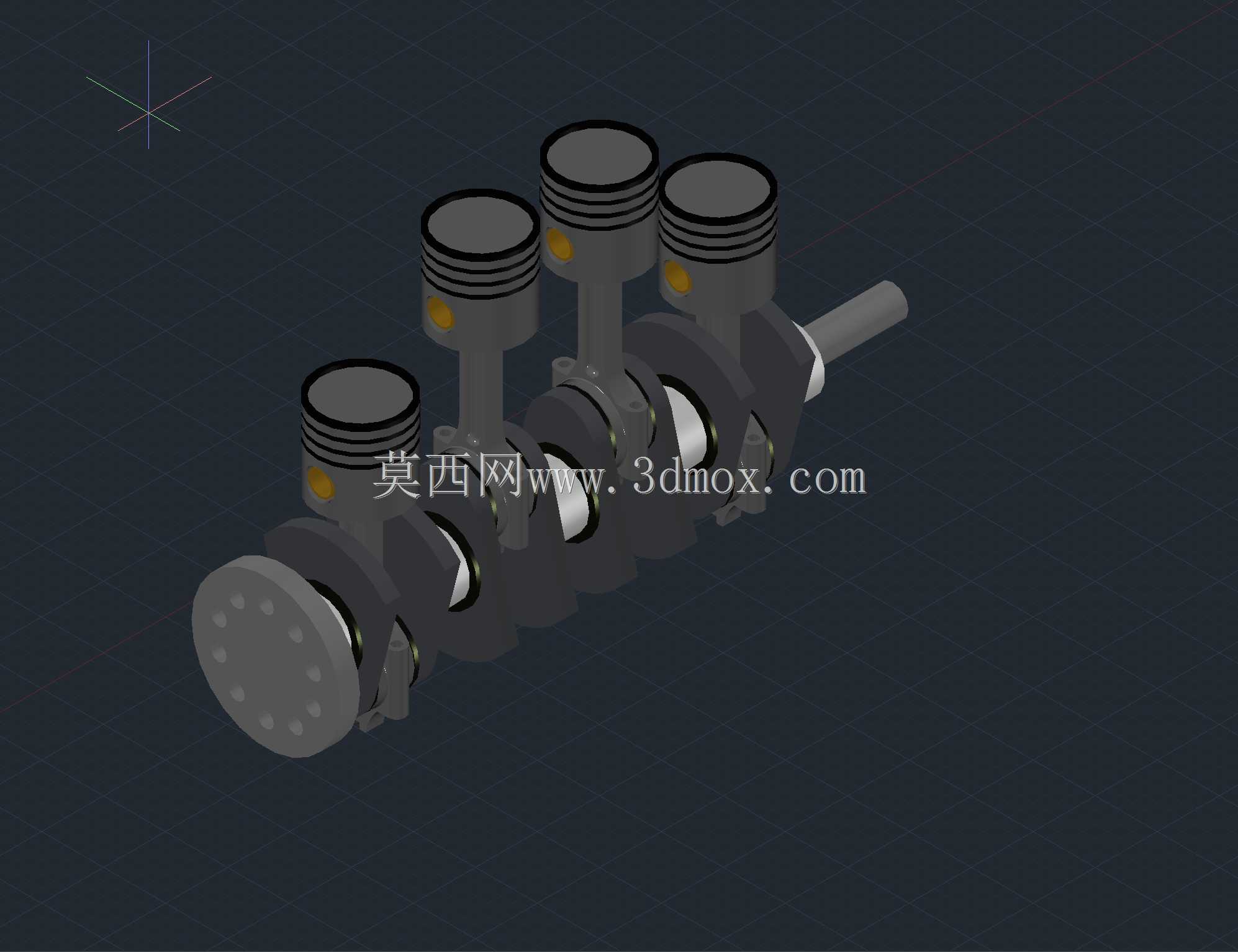

这套直列四缸动力核心的曲柄连杆结构,是往复式内燃动力装置里承担能量转换的核心部件组,日常在乘用车、小型工程机械、固定式发电机组的动力单元中都能见到它的身影,它的核心作用是把燃料燃烧后作用在活塞顶部的气体压力,通过活塞销传递给连杆,再由连杆将活塞的往复直线运动转化为曲轴的旋转扭矩,最终向外输出动力驱动负载运转。从结构设计逻辑来看,四个活塞沿曲轴轴线方向等距直列排布,每个活塞对应独立的气缸工作腔,相邻气缸的曲柄销错开180度相位角,保证四个气缸的做功行程均匀错开,让曲轴运转时的扭矩输出更平顺,同时平衡一阶、二阶往复惯性力,降低整机运转时的振动幅度。活塞部分采用了三道环槽的结构设计,上方两道为气环,负责密封气缸内的高压燃气,避免燃烧气体窜入曲轴箱造成功率损失,最下方一道为油环,负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。连杆采用大头分体、小头整体的结构形式,小头通过活塞销与活塞铰接,大头通过连杆轴瓦与曲轴的曲柄销配合,杆身采用工字形截面,在保证结构强度、抗疲劳性能的前提下尽可能降低自身重量,减少往复运动产生的惯性载荷。曲轴部分采用整体式锻造结构,主轴颈通过主轴承座安装在缸体的主轴承孔内,每个曲柄臂都配置了对应的平衡重块,用来抵消曲柄销和连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的惯性力,让曲轴在额定转速区间内保持稳定运转,避免出现共振、轴瓦偏磨等问题。在安装边界上,这套结构的轴向定位依靠中间主轴颈的止推片实现,控制曲轴的轴向窜动量在合理公差范围内,曲轴前端预留了正时机构、水泵、发电机驱动轮的安装位,后端预留了飞轮与动力输出端的连接法兰,活塞与气缸壁之间保留了符合热膨胀要求的配合间隙,保证冷机启动时无卡滞、热机运转时密封性能达标。整套结构的运动配合间隙都经过匹配设计,活塞销与连杆小头、活塞销座的配合采用半浮式或全浮式结构,根据不同的工况需求选择对应的配合形式,保证高转速运转下的连接可靠性,同时降低摩擦损耗,提升动力传递效率。
