DIY自制Prony功率测试制动器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259997
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计
  • DIY自制Prony功率测试制动器结构设计

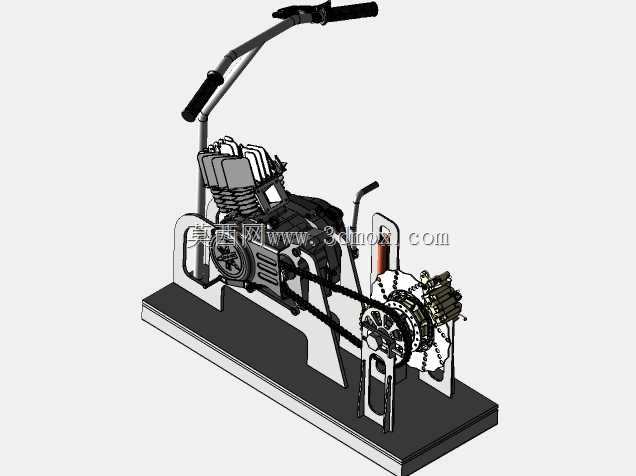

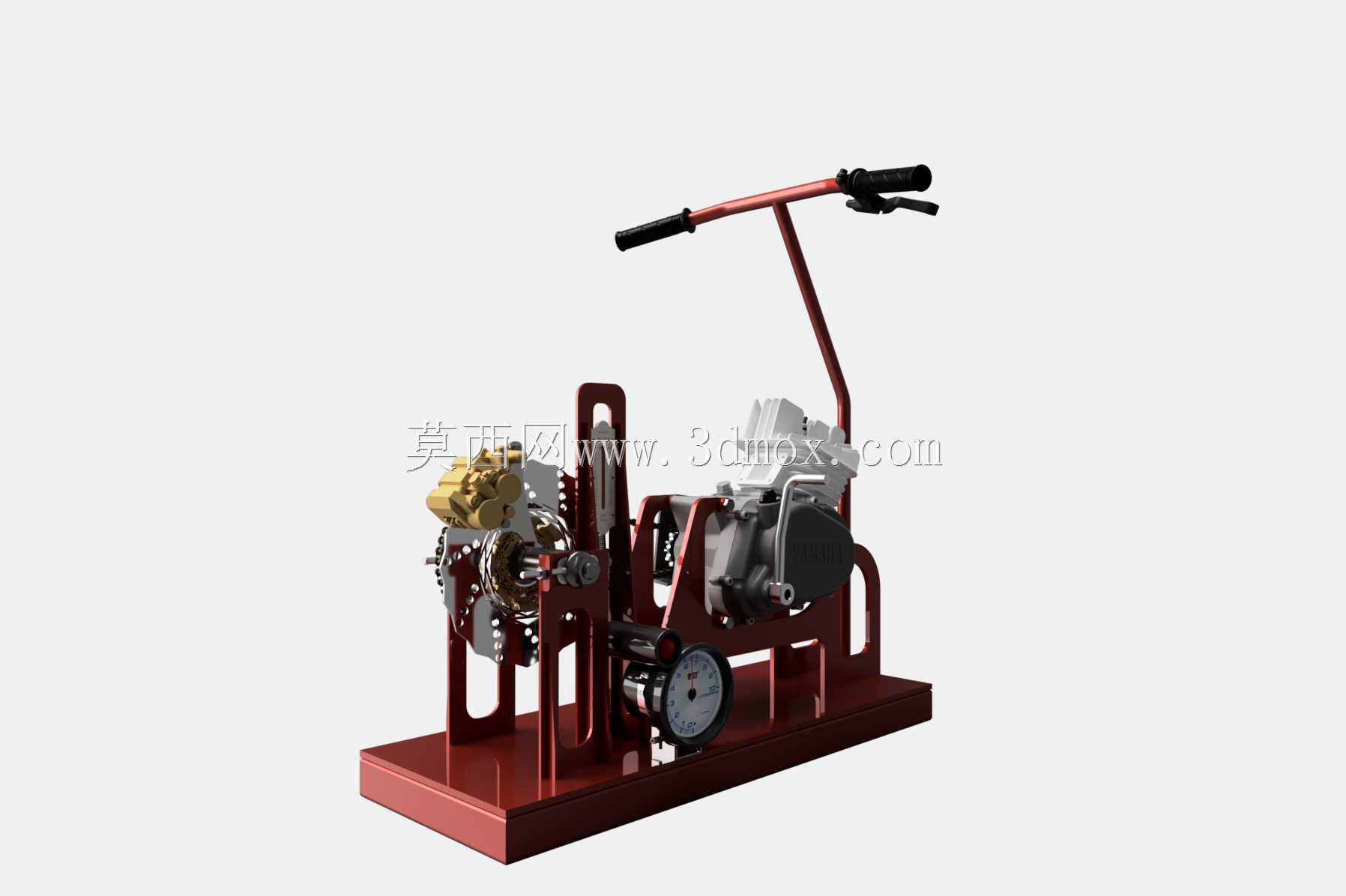

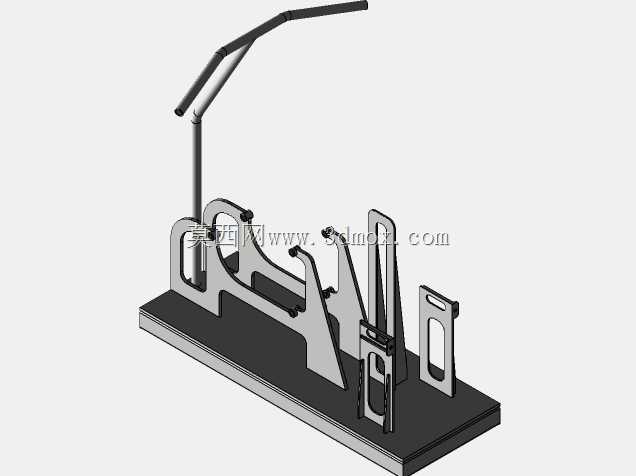

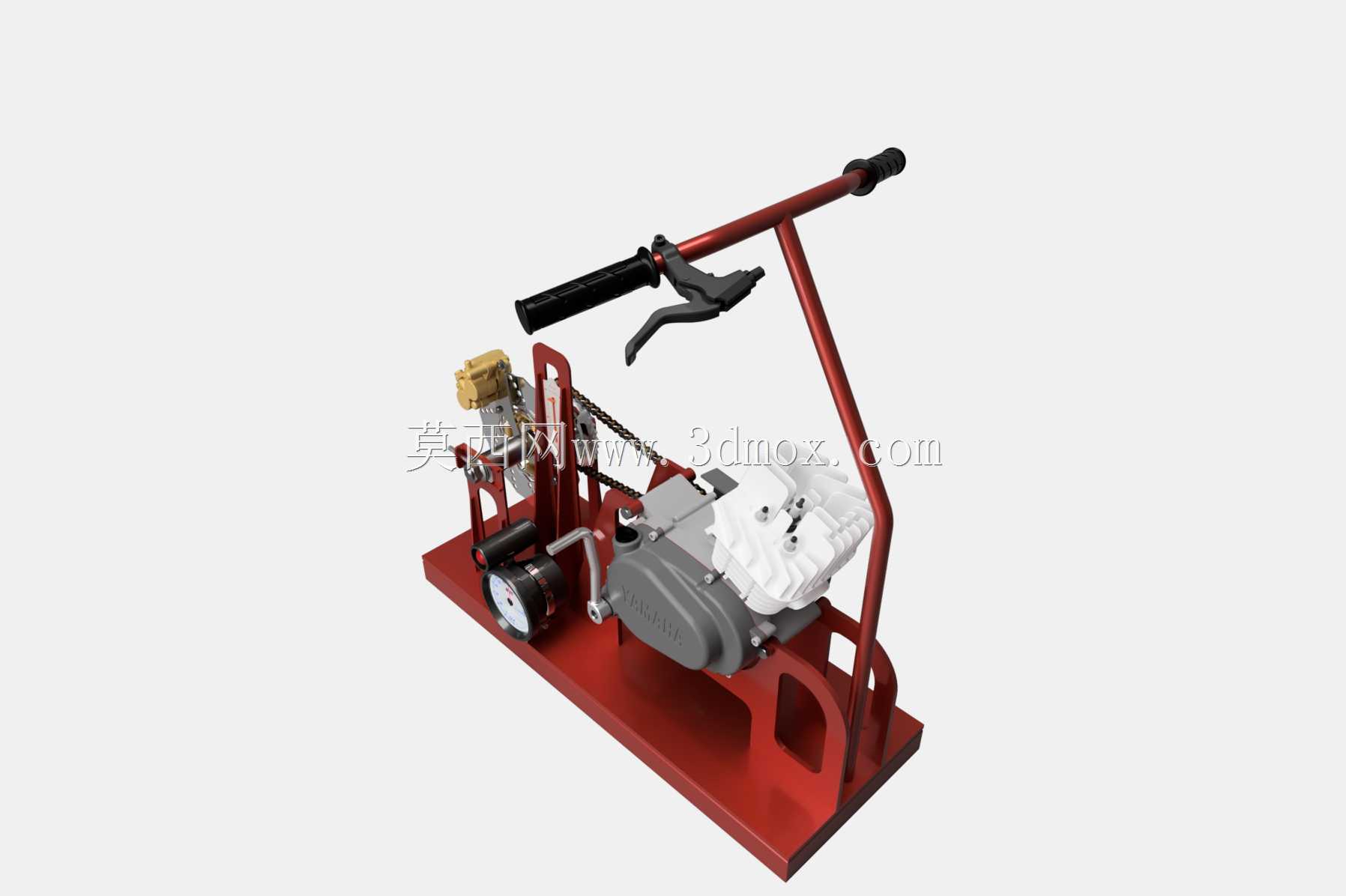

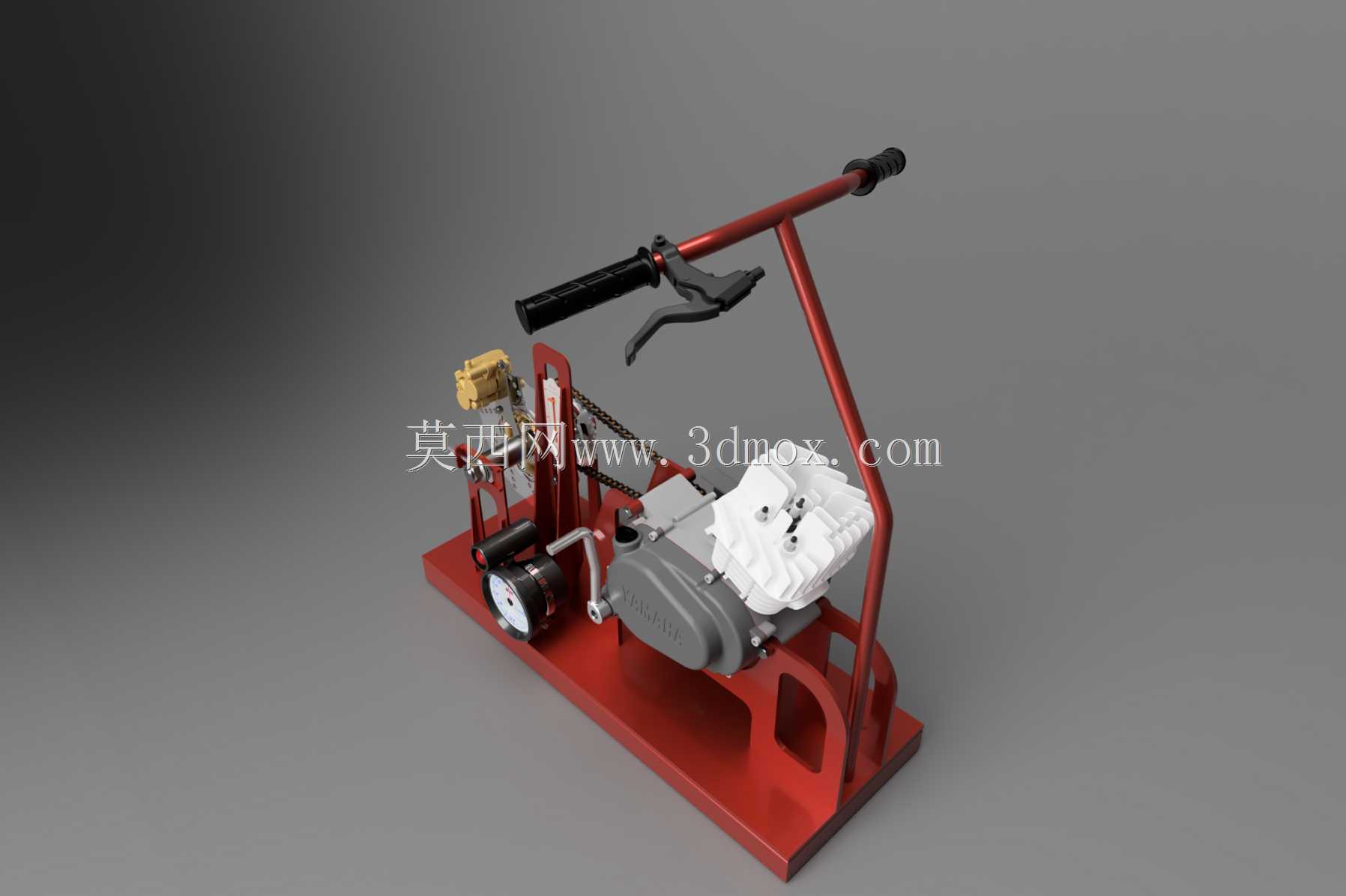

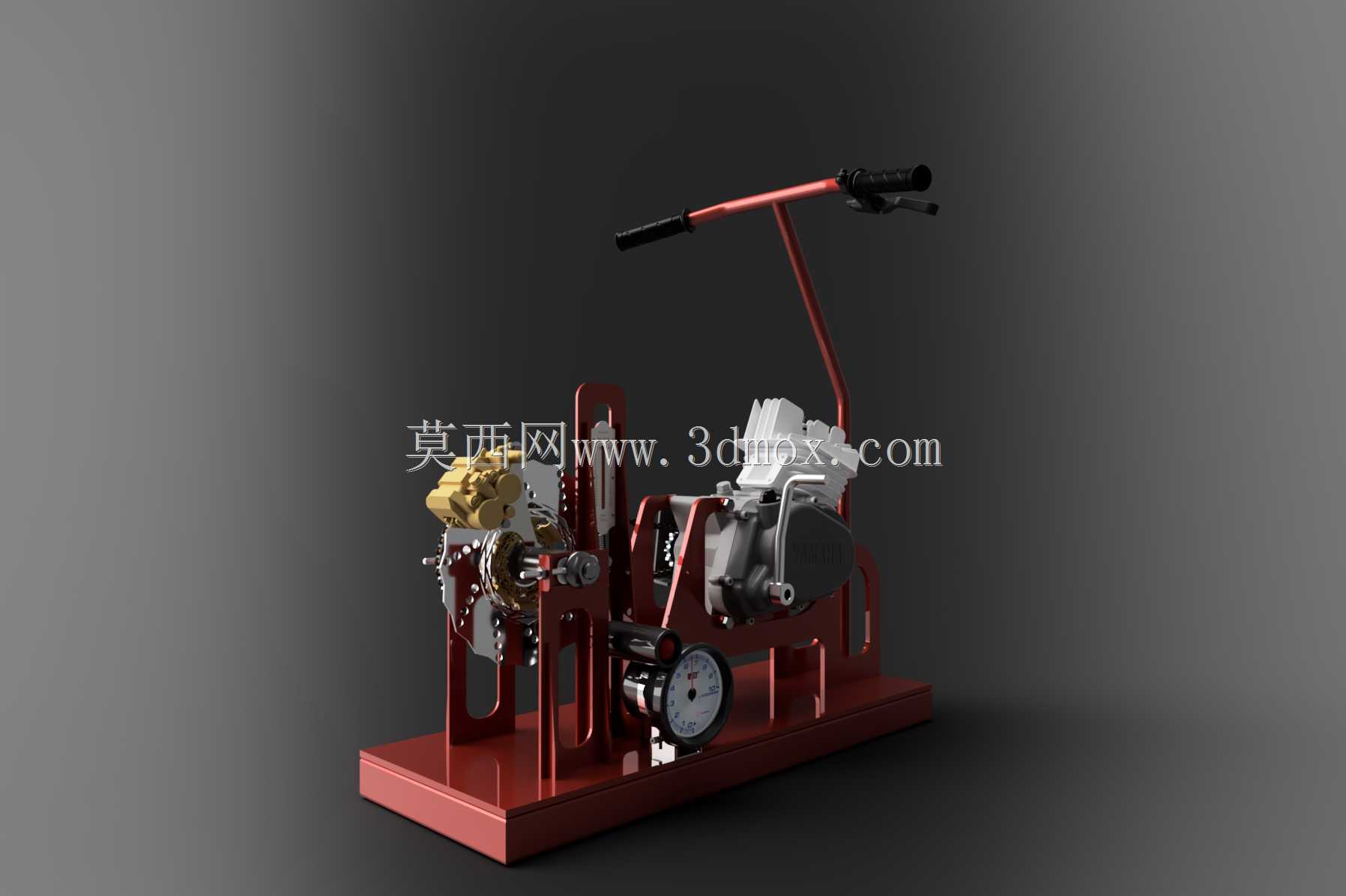

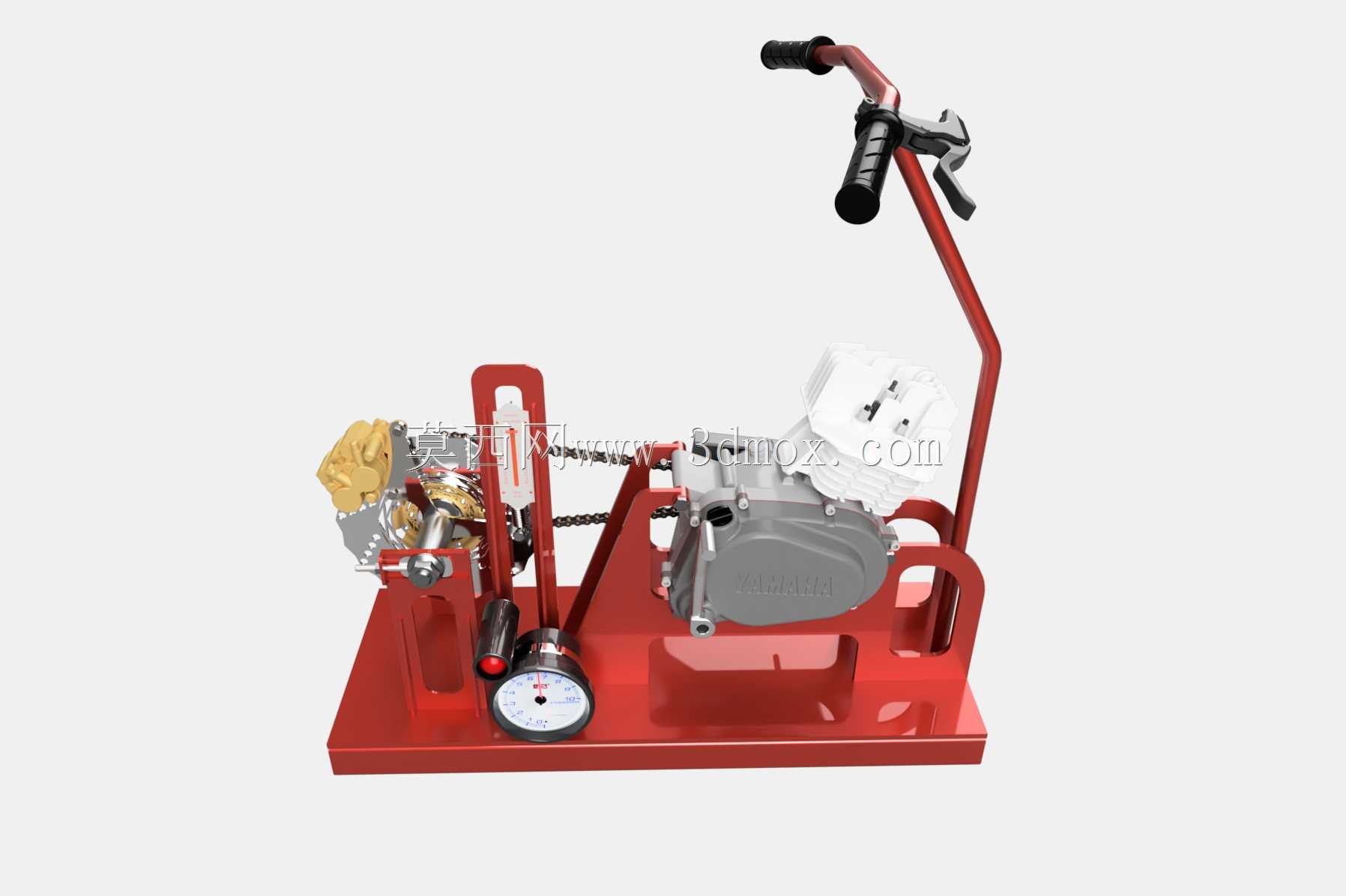

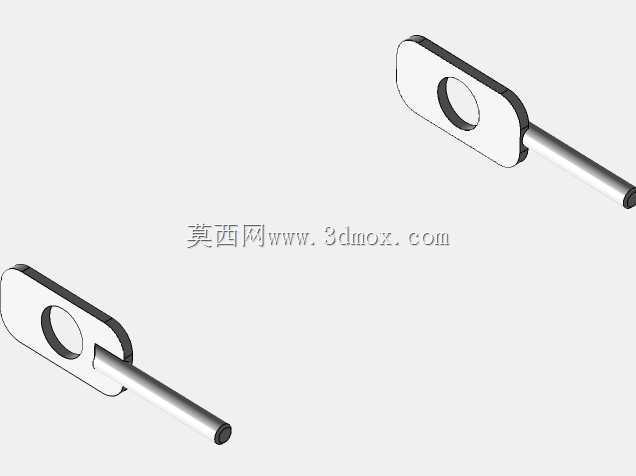

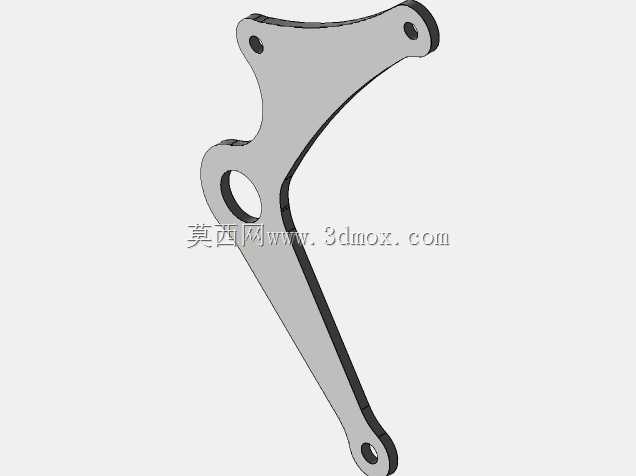

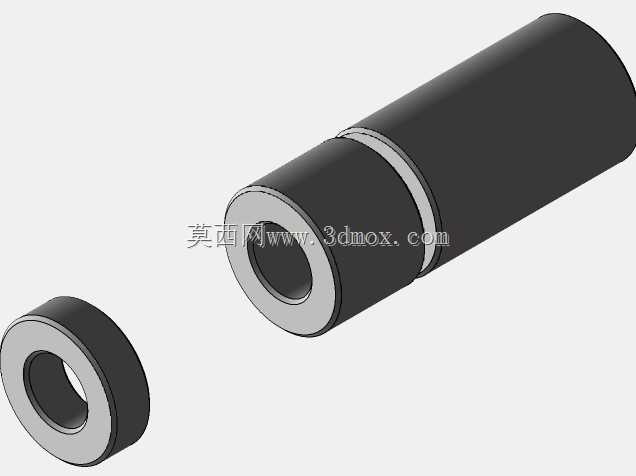

这款Prony制动器主要面向小型动力输出端的功率测试场景,常见于小型内燃机、微型电机、改装小型动力单元的台架测试环节,能够在不依赖专业大型测功机的条件下,完成对动力输出轴的扭矩、转速参数采集,进而换算得到实际输出功率,适配实验室小批量测试、DIY动力改装验证、小型动力设备出厂抽检等多种非量产线的测试需求。从结构布局来看,设备采用一体式焊接底座作为承载基础,底座预留了多组T型槽安装位,可适配不同中心高的动力端连接,安装边界覆盖输出轴直径10mm至35mm的小型动力单元,整体底座的平面度控制在0.1mm/100mm以内,保证测试过程中设备不会因扭矩反力出现偏移晃动。设备的核心制动加载单元采用摩擦式加载结构,通过调节操作杆端的锁紧力,改变制动毂与摩擦片之间的正压力,从而实现不同负载的平滑调节,操作杆延伸长度经过力矩换算设计,操作人员在杆端施加的力经过杠杆放大后,能够在制动毂处产生足够的制动扭矩,同时避免加载力过大导致操作失控。设备集成了指针式扭矩显示表,直接通过杠杆反力的机械传导显示实时扭矩数值,无需额外外接传感器即可完成读数,降低了测试系统的搭建复杂度,适合现场快速测试使用。设计过程中对原有公开的Prony制动器结构做了组件适配优化,调整了制动毂两侧的支撑轴承座间距,将原有的悬臂式支撑改为简支梁结构,大幅降低了大扭矩加载时的轴系挠度,避免测试过程中出现摩擦片偏磨、轴端跳动超差的问题;同时重新设计了摩擦片的快换结构,无需拆解整个加载臂即可完成摩擦片的更换,适配长时间连续测试的耗材更换需求。设备的操作扶手采用防滑握把设计,扶手角度设置在人体站立操作的舒适区间,加载调节时的施力方向与手臂自然施力方向重合,减少长时间操作的疲劳感。整体结构的外露运动部件均做了安全间隙设计,制动毂外围预留了足够的散热空间,避免连续加载时摩擦生热导致温度过高引发的制动性能衰减,底座上预留的安装孔位可直接固定在标准测试工作台面上,无需额外制作过渡连接板,缩短测试前的准备周期。在实际使用中,该结构可根据被测动力件的转速范围,更换不同摩擦系数的摩擦片,适配高转速低扭矩、低转速大扭矩等不同特性的动力单元测试,结构件多采用标准型材与通用机加工件制作,加工难度低,后期维护成本远低于专业测功设备。
