汽车通风刹车盘与制动卡钳悬架集成结构

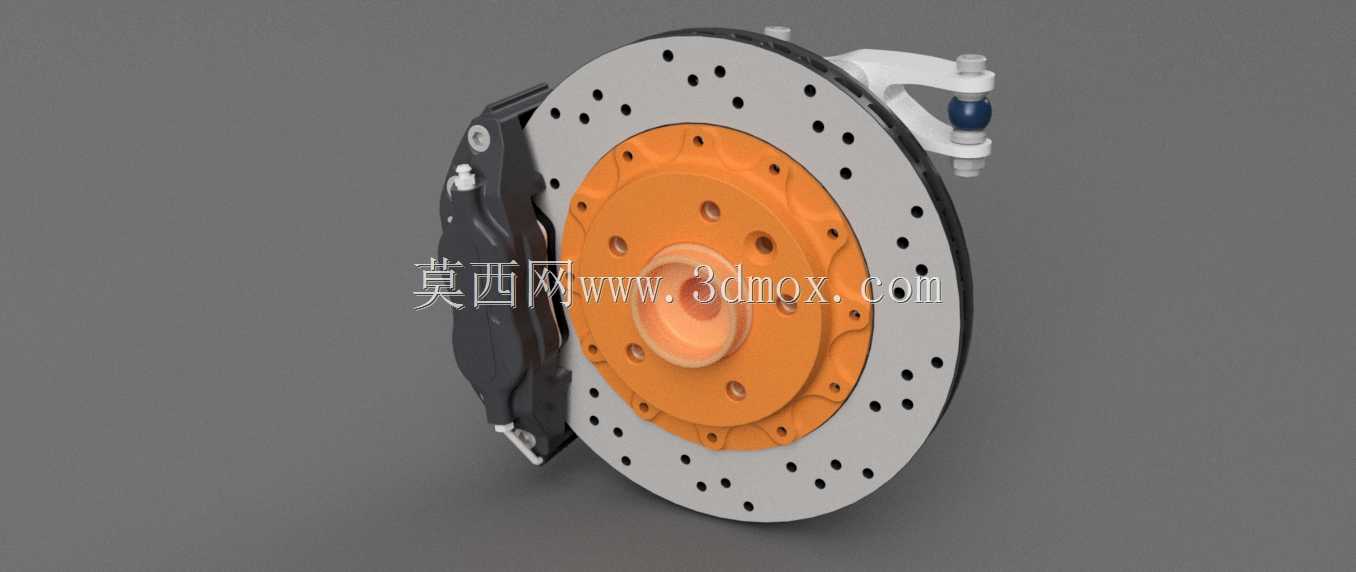

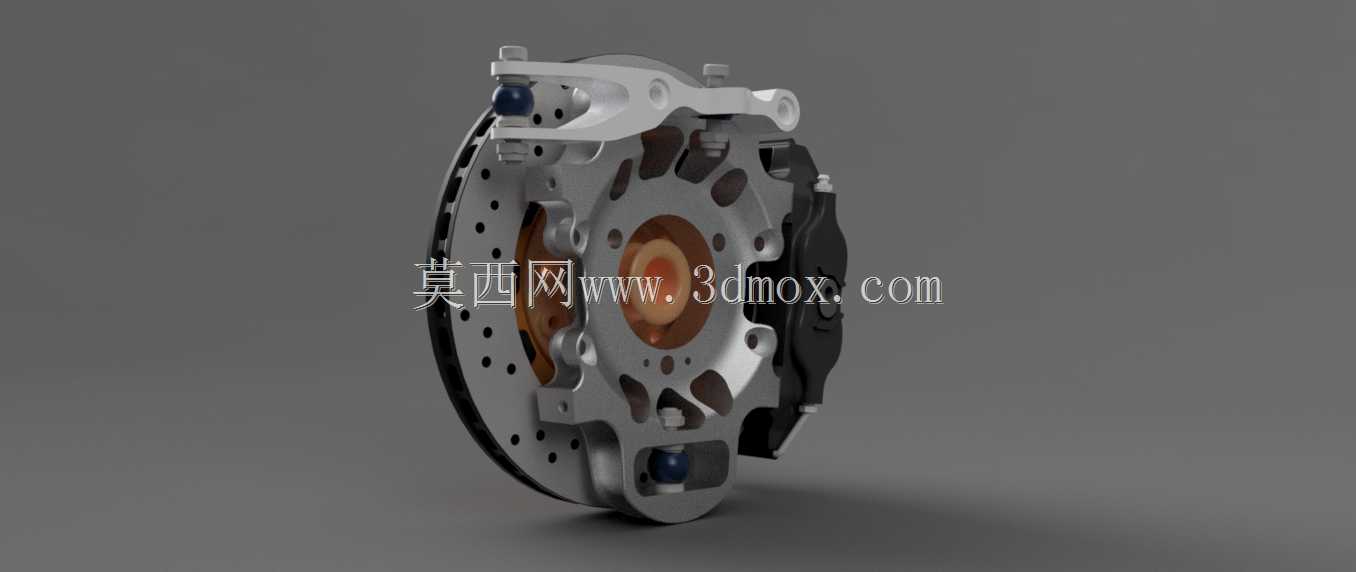

这套集成结构覆盖乘用车制动与行走系统的核心连接环节，日常装车场景多面向性能改装、底盘教学实训以及同平台车型底盘件逆向开发参考，实际装车后承担车辆减速、驻车时的制动力传递，同时兼顾车轮与车架之间的载荷传导，过滤路面颠簸带来的纵向、侧向冲击。从功能特性来看，打孔通风制动盘采用双层风道结构，盘面均匀分布的散热孔能在连续制动工况下快速带走摩擦产生的热量，避免热衰减导致的制动力下降；橙色的盘体连接帽采用高刚性合金材质，通过周向均布的螺栓孔与轮毂轴承单元对接，保证制动力矩传递过程中无旷量；对置活塞制动卡钳采用浮动式安装设计，内侧摩擦片直接贴合盘片工作面，外侧卡爪通过导向销实现回位，制动时两侧摩擦片同步施压，减少制动跑偏的概率；上方的悬架连接摆臂通过球头结构与转向节对接，球头处的防尘套能阻挡泥沙、水汽进入铰接部位，延长铰接件的使用寿命。设计过程中优先考虑了安装边界的通用性，制动盘的安装孔位节圆直径、中心定位孔尺寸匹配主流紧凑型性能车的轮毂轴承规格，卡钳的安装支架螺孔位置避开了轮毂辐条的干涉区域，不需要额外加装法兰盘就能适配17寸及以上的改装轮毂；悬架摆臂的连接点位置参考了原厂麦弗逊悬架的硬点坐标，更换后不会改变原车的主销后倾、外倾参数，不需要额外做四轮定位就能恢复原厂的转向手感。结构细节上，制动盘的通风道采用螺旋导向设计，车辆行驶时气流顺着风道从盘心向外缘流动，比直通风道的散热效率提升近两成；卡钳的活塞密封圈采用矩形截面设计，磨损后能自动补偿间隙，踏板行程不会随着摩擦片磨损出现明显变长；摆臂与副车架连接的衬套采用径向软硬不同的橡胶配方，纵向能缓冲路面冲击，侧向能提供足够的支撑刚度，减少过弯时的侧倾幅度。建模时所有配合面都保留了实际生产需要的公差带，比如卡钳导向销与安装孔的间隙控制在0.02-0.05mm之间，制动盘与轮毂配合的端面跳动公差控制在0.03mm以内，避免装车后出现制动抖动的问题；所有外露的棱角都做了0.5mm的倒角处理，既避免应力集中导致的部件开裂，也能减少安装过程中划伤操作人员的风险。
