框架式液压压力机三维结构设计

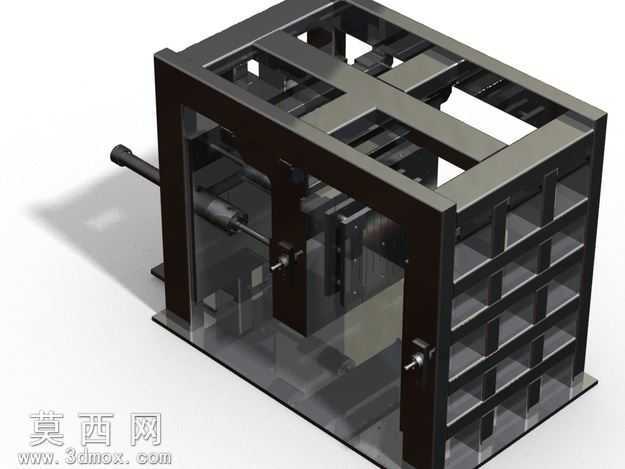

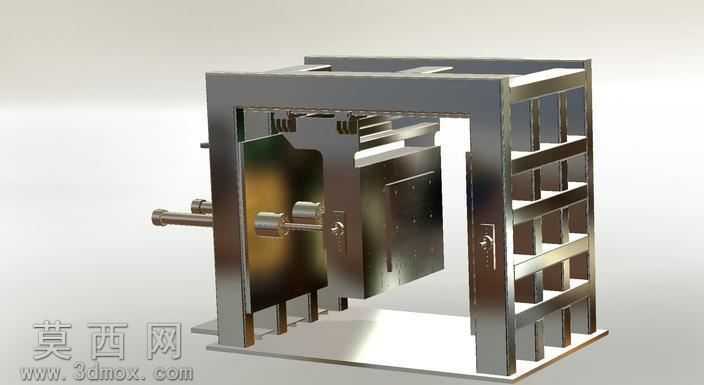

本作品为框架式液压压力机的三维设计模型，采用SolidWorks完成全参数化建模，整体以立式龙门框架作为主体承载结构，建模过程中严格遵循机械设计规范，对各部件的装配公差、配合关系进行了精准定义，确保模型可直接用于装配干涉检查与工程图导出。模型渲染阶段采用金属抛光材质模拟机身的钢制构件，通过环境光遮蔽与反射效果还原金属表面的冷加工质感，对液压缸活塞杆、导向套等运动部件单独赋予镀铬材质，区分不同功能部件的视觉特征，同时添加柔和的漫反射光源，清晰呈现框架内部的结构层次，避免构件间的阴影遮挡关键结构细节。结构设计上，主体框架采用厚钢板焊接式龙门结构，左右立柱与上下横梁形成封闭承载回路，具备极高的刚性与抗偏载能力，能够承受大吨位压制作业的载荷冲击；主工作液压缸横向安装于框架后侧，活塞杆前端连接活动压头，压头通过两侧的导向导轨与立柱配合，保证压制过程中运动的直线度，避免压头偏移影响加工精度；框架前侧设置带格栅的防护门结构，既能够观察内部压制作业状态，也可起到安全防护作用，防止加工过程中碎屑飞溅。设计思路围绕通用型液压机的作业需求展开，兼顾大吨位压制能力与操作安全性，建模时对所有连接螺栓、定位销等标准件均采用标准件库调用，保证尺寸规格符合国标要求，对液压缸的进出油口、密封槽等细节结构也做了完整还原，可直接用于液压系统的布局设计与后续的有限元分析验证，整体模型结构完整，细节丰富，能够为液压压力机的设计改进、教学演示提供直观的三维参考。
