四柱式液压压力机三维结构设计

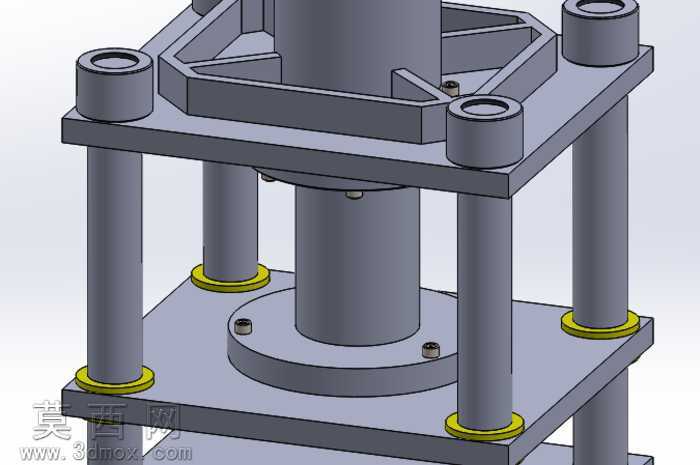

本作品为四柱式液压压力机的三维建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循液压机实际生产制造的结构逻辑，从核心执行部件到支撑承载部件逐一搭建，完整还原了该类液压设备的真实结构形态。建模阶段首先搭建设备的核心承载框架，四根立式导向立柱作为核心导向与承载部件，采用等径圆柱结构建模，上下两端分别与上固定板、下工作台板完成装配约束，立柱与板件的连接位置设计有环形定位衬套，衬套采用黄色耐磨材质模拟，既还原了实际设备中导向套的耐磨防护作用，也通过材质色彩区分提升了模型的结构辨识度。上固定板部分采用加厚钢板结构建模，板件上方设计有十字交叉的加强筋结构，筋板与上板、中心液压缸安装位做一体化布尔运算处理，避免了装配错位的问题，中心位置预留液压缸安装孔位，用于固定主驱动液压缸。主液压缸采用阶梯轴式缸体结构建模，缸体外径与安装孔位精准匹配，缸体向下延伸的活塞杆端对应下工作台的中心作业区域，还原了液压机的压力输出路径。下工作台板采用与上固定板对应的方形厚板结构，板面预留有工件定位的螺纹孔位，对应实际生产中的工装安装需求，每根立柱与下工作台的连接位置同样设置了环形耐磨衬套，与上侧衬套形成上下配合的导向结构，保障液压缸下压过程中活动板的运行精度。模型的活动横梁部分未在当前视角完全展示，但从框架结构可看出其与四根立柱的滑动配合设计，整体装配过程采用同轴、重合、平行等标准装配约束，所有部件的干涉检查均已完成，不存在结构穿模问题。材质渲染阶段，主体金属结构件采用哑光灰铸铁材质模拟，还原工业设备铸铁部件的真实质感，导向衬套采用亮黄色聚氨酯耐磨材质渲染，与主体灰色形成清晰的视觉区分，液压缸缸体采用稍深的金属灰材质，突出核心驱动部件的视觉重心。设计思路上完全贴合中小型四柱液压机的通用设计规范，兼顾了结构强度展示与装配关系还原，可用于液压设备原理演示、结构教学、非标设备方案参考等场景，模型各部件均为可编辑参数化特征，方便后续根据实际参数需求调整尺寸、更改配置。
