多层叠合式钣金折弯工装模具结构

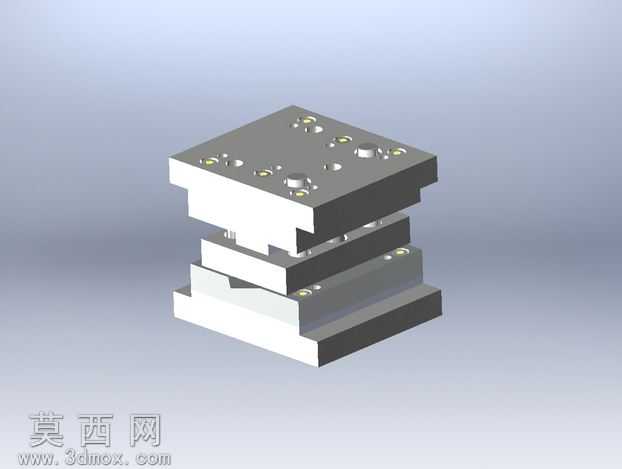

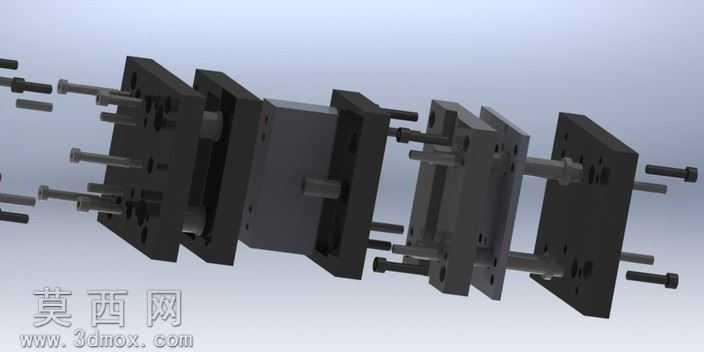

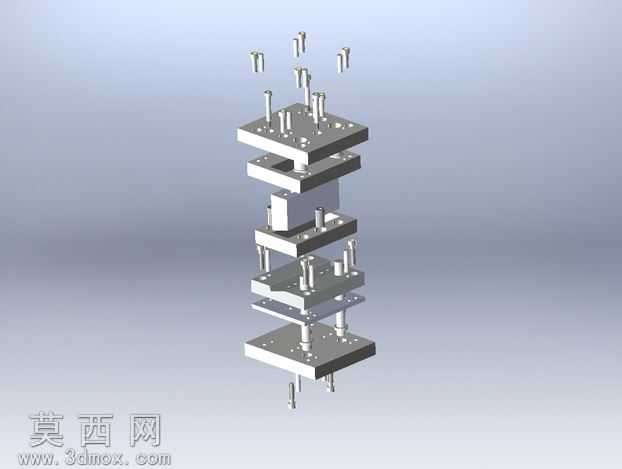

本模型为多层叠合式钣金折弯成型工装，采用SolidWorks完成全参数化三维建模，整体为上下模分层堆叠的模架结构，建模过程严格遵循冲压模具设计规范，对上下模座、折弯成型凸模、定位凹模、导向连接结构等所有零部件进行独立参数化绘制，各零件间装配约束完整，可实现开合动作的动态干涉检查，无建模错误与装配错位问题。渲染阶段采用工业金属材质体系，上下模座部分赋予调质钢材哑光金属材质，还原模具钢经精加工后的细腻磨砂质感，成型工作部位赋予高硬度合金工具钢的亮面金属材质，区分不同功能部件的材质差异，背景采用浅灰渐变工业展示背景，搭配柔和的漫反射打光方案，清晰呈现模具各层板件的叠合关系、安装孔位分布与成型刃口的结构细节，无过曝与暗部死黑问题，完整展示模具的整体外观与结构层次。结构设计上采用多层板叠合的模块化设计思路，最上层为上模安装座，表面均匀布置多组沉头安装孔，用于与冲压设备滑块端固定连接，中间层为折弯成型工作组件，包含凸模固定层、折弯成型刃口、卸料定位层，各层间通过定位销与紧固螺栓实现精准定位连接，最下层为下模固定座，对应设置与下工作台连接的安装孔位，同时预留钣金坯料的定位放置空间，合模时上下模精准对位，可完成特定角度的钣金折弯成型作业，各层板件的厚度、孔位间距、刃口角度均经过参数化校核，可根据实际加工需求调整对应参数适配不同规格的钣金折弯需求。设计过程中重点考量模具的装配精度与加工可行性，所有安装孔位均采用标准紧固件尺寸参数，导向部位设置合理的配合公差，成型刃口预留精加工余量，既保证模具开合过程的导向精度，避免合模错位造成的刃口损伤与成型件精度偏差，又兼顾实际加工制造的工艺合理性，降低模具的生产制造成本，同时模块化的叠层结构便于后续的刃口更换与维护，当成型刃口出现磨损时，仅需更换对应工作层板件即可，无需整体更换模座，有效延长模具整体使用寿命，适配小批量多规格的钣金件折弯加工场景。
