全尺寸菲茨型下击式水车结构设计

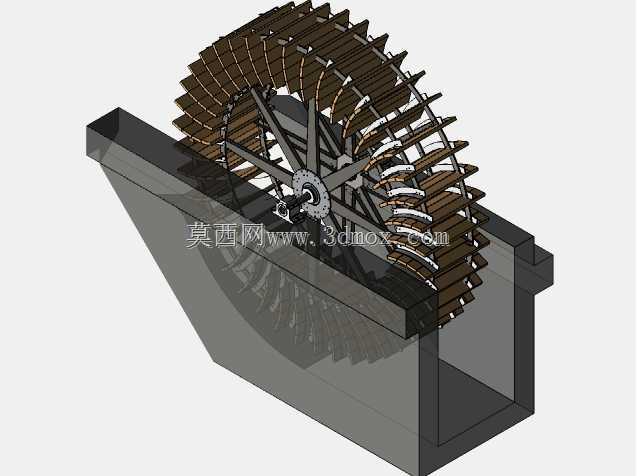

这款下击式水车结构，适配低水头自然水流场景，在传统农耕灌区、景观水系循环、小型微水力能量转换场景中都有实际应用空间。不同于上击式水车需要较高的水位落差，下击轮的安装边界更宽松，只要渠槽内有稳定的定向水流，就能依靠水流冲击轮叶产生转动力矩，不需要额外修筑高落差挡水结构，对现场地形的适配性更强。从结构设计逻辑来看，轮体采用辐条式支撑架构，中心轮毂位置预留了标准轴径安装位，可匹配不同规格的传动轴，外接提水筒、减速机构或是小型发电模组都能实现对接。轮周均匀排布的弧形斗叶是核心做功部件，曲面角度经过反复校核，入水时能最大程度承接水流冲量，出水时又能快速沥干兜留的水体，减少轮体转动过程中的无效负重。配套的导水槽结构采用半包围式设计，两侧挡边可以约束水流方向，避免水流从轮体侧方散逸，让来水尽可能集中冲击轮叶下半区的做功段，提升水力利用效率。安装尺寸上，轮体直径与导水槽宽度做了匹配设计，轮叶外缘与槽体内壁预留了合理的转动间隙，既不会因为间隙过大造成水力损耗，也不会因为加工装配误差出现轮叶擦碰槽壁的卡滞问题。导水槽的进水端做了渐缩式导流结构，能引导渠水平顺进入做功区，降低水流紊流对轮体转动稳定性的影响；出水端则做了缓坡扩口设计，让做功后的水流能顺畅排向下游，不会在槽内形成壅水抬高轮体转动阻力。轮体的支撑辐条采用对称排布方式，每根辐条都做了受力校核，在保证整体结构强度的前提下尽可能减少自重，降低水流启动所需的最小流速。轮毂位置的连接结构采用可拆卸设计，后期维护时可以单独更换磨损的轴套或是受损轮叶，不需要整体拆解轮体，降低现场运维的工作量。这类结构在实际应用中，既可以单独作为景观水系的动态水景装置，也可以搭配提水组件实现无动力农田灌溉，或是连接小型能量转换装置为低功耗监测设备供电，适配场景十分灵活。
