冲击式水轮机双腔铲斗结构设计

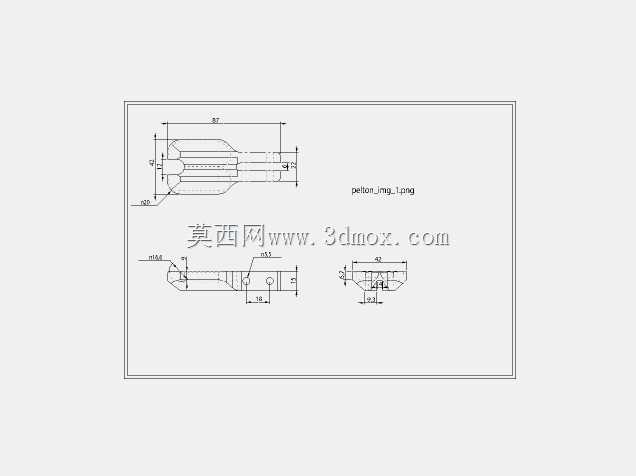

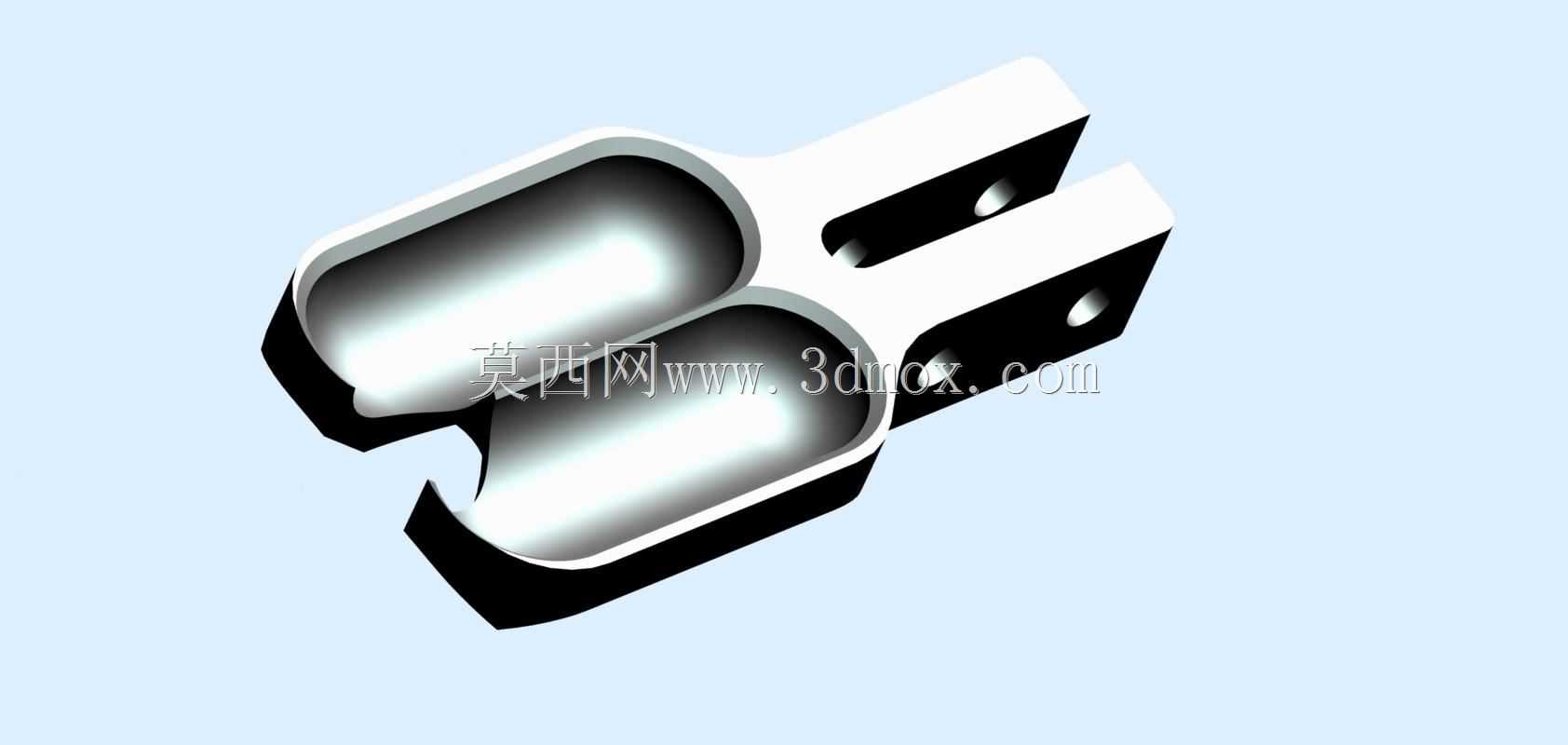

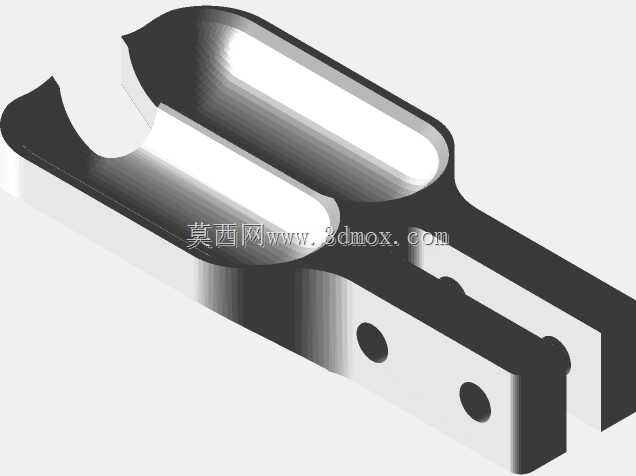

　　该部件为冲击式水轮机组的核心做功元件，直接承接高压射流的冲击力完成水能到旋转机械能的转换，多用于小型分布式水力发电站点、山区微水电项目以及教学演示类水力试验台架，适配低流量高水头的水力资源开发场景，在零散径流、引水式小型电站中承担核心能量转换作用。从结构设计逻辑来看，采用双腔对称式铲斗构型，单个铲斗设置两个内凹弧形承流腔，腔体内壁做顺滑圆弧过渡处理，避免射流冲击时产生局部紊流与能量耗散，斗唇位置做锐边修型，保证射流进入承流腔时可以顺畅沿内壁折流，将水流的动能最大化传递给转轮整体。安装端采用双叉耳式连接结构，耳板上预留同轴安装孔，可直接通过销轴与铝制轮盘的安装座完成铰接固定，安装时需保证两个耳板的孔位同轴度公差控制在0.02mm以内，

　　避免运行过程中出现偏载导致销轴剪切断裂。铲斗的承流腔曲面经过水力型线优化，水流冲击进入腔体后可沿内壁完成接近180度的方向折转，最大限度将水流的轴向冲量转化为转轮的切向旋转力矩，相比单腔铲斗结构，双腔设计可以在相同轮盘直径下提升约15%的射流能量接收效率，同时平衡单侧射流带来的径向载荷，降低转轮运行时的振动幅值。从安装边界来看，该铲斗适配轮盘的安装座厚度需匹配耳板的开档尺寸，耳板内侧间距预留了0.5mm的安装间隙，方便装配时的对位调整，安装孔的孔径适配标准圆柱销轴，装配时需加装防松垫片避免长期受交变载荷出现销轴窜动。实际运行过程中，铲斗长期承受高速水流的冲蚀以及水中裹挟泥沙的磨蚀，因此型线设计时在斗唇易磨损区域做了局部加厚处理，

　　在不改变整体水力型线的前提下提升易损位置的使用寿命，同时曲面过渡位置避免出现直角突变，减少应力集中点，降低长期交变载荷下出现结构疲劳开裂的风险。设计过程中充分考虑了小型微水电机组的加工便利性，铲斗的整体构型可通过精密铸造一次成型，后续仅需对安装孔位以及斗唇锐边进行少量机加工即可完成成品制作，无需复杂的多工序铣削加工，适配小规模生产的成本控制需求。在实际选型匹配时，该铲斗适配的射流直径需小于承流腔的入口宽度，避免射流溢出斗腔造成能量损失，同时相邻铲斗在轮盘上安装时需保证斗与斗之间的间隙合理，避免运行过程中出现斗间碰擦，同时保证前一个铲斗离开射流区域前，后一个铲斗已经进入射流作用范围，保证转轮输出扭矩的连续性，降低出力波动。

　　铲斗的背部曲面做了流线型修型，减少转轮在空气介质中旋转时的风阻损耗，尤其是高转速运行工况下，背部的流线型结构可以有效降低空气摩擦带来的能量损失，提升机组整体运行效率。连接耳板与承流腔的过渡位置做了大圆角过渡处理，将射流冲击带来的载荷均匀分散到整个耳板截面，避免过渡位置出现应力集中导致的结构断裂，同时耳板的厚度经过载荷校核，可承受额定水头下射流冲击带来的最大弯矩，满足长期满负荷运行的结构强度要求。
