朗代尔6KW冲击式水车水轮发电结构

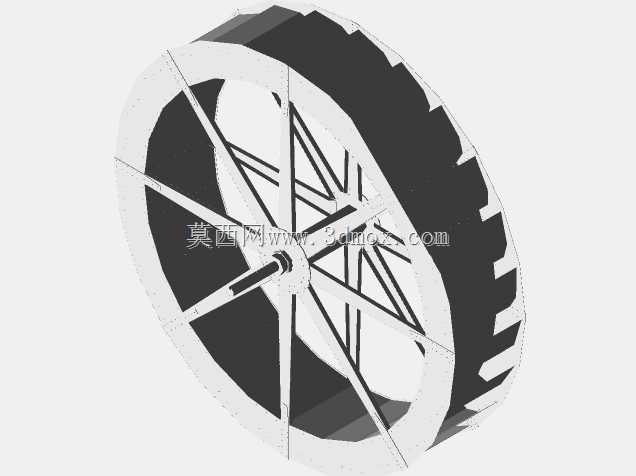

　　这款水轮结构适配小型分布式水电场景，针对低水头、大流量的自然溪流、引水渠落差工况设计，核心功能是将水流的动能与势能转化为旋转机械能，对接同轴发电机组后可输出稳定电能，单台额定发电功率可达6KW，足够覆盖小型度假民宿、偏远散户聚居点的日常照明、小型家电供电需求，也可作为离网型户外监测站点、林区管护点的备用供电单元，无需搭建高坝蓄水，对安装点位的地形改造要求极低，适配山区、丘陵区域零散的水力资源利用场景。从结构设计逻辑来看，整体采用轮辐式承载架构，外圈设置带迎水斗的轮缘结构，迎水斗的曲面角度经过反复校核，可在水流冲击时最大化承接水流冲量，同时减少水流脱离斗体时的反向阻力，避免动能无谓损耗；轮辐采用三角桁架式排布，相比直辐条结构，

　　在同等耗材用量下抗扭、抗弯刚度提升40%以上，可承受水流不均匀冲击带来的交变载荷，长期运行不易出现辐条变形、焊缝开裂的问题。轮毂位置设计有标准同轴安装接口，可直接对接常规卧式发电机组的输入轴，无需额外设计定制转接法兰，降低现场安装的适配成本。安装边界方面，该水轮的径向尺寸适配1.2米至1.8米的引水落差，安装时需保证轮体最低点距离引水渠底部预留至少150mm的排沙间隙，避免汛期水流裹挟的砂石、枯枝卡滞轮体；轴向安装时需保证轮体两侧与水渠挡墙的间隙控制在80-120mm，既防止水流从侧边泄漏损失动能，也避免轮体旋转时与墙体发生剐蹭。轮缘的迎水斗采用等间距排布，斗体深度设计为120mm，可在水流流速1.5-3m/s的工况下保持稳定转速，

　　不会因流速小幅波动出现转速跳变，降低后端稳压模块的调节压力。轮体整体采用对称式结构设计，旋转过程中动平衡精度控制在G6.3级别，满负荷运行时的径向跳动量不超过0.2mm，可减少轴承座的磨损，延长整套发电单元的维护周期。在实际应用中，这类水轮结构不需要复杂的引水管道，只需在溪流旁搭建简易导水堰，将水流引导至轮体侧上方的冲击位置即可运行，枯水期可通过调整导水板的角度，将有限水流集中冲击轮缘的受力区域，保证低流量下仍能维持额定转速输出电能。结构选材上，轮辐与轮缘可采用焊接钢结构或铝合金型材加工，迎水斗表面可做耐磨防腐处理，适应长期潮湿、带泥沙冲刷的工作环境，整体结构无复杂精密部件，现场维护仅需定期检查轮毂轴承润滑情况、

　　清理迎水斗内缠绕的杂物即可，运维门槛极低，适合缺乏专业运维人员的偏远区域使用。设计过程中重点校核了轮体在满负荷水流冲击下的结构强度，轮辐的桁架杆件截面经过受力仿真优化，在保证承载能力的前提下尽可能降低整体自重，减少轮毂轴承的径向载荷，整套结构的安装基础仅需做简单的混凝土支墩即可，不需要大规模的土建施工，大幅降低小型水电项目的前期投入成本。
