3/4英寸承插焊连接通用截止阀结构

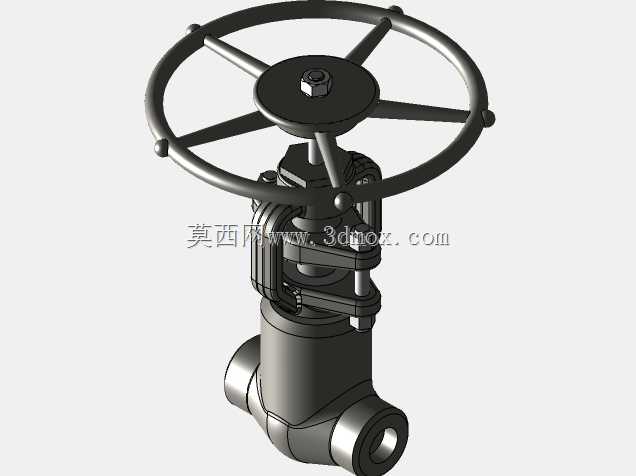

这款承插焊连接的手动截止阀，主要应用在小口径高压工业管路系统中，常见于化工装置的取样支路、热力站的疏水旁通、小型动力单元的压力控制管段，这类场景对管路的密封可靠性要求高，且通径普遍在DN20及以下，承插焊的连接形式能避免螺纹连接在长期温度交变下出现的密封渗漏问题，同时相比法兰连接占用的安装空间更小，适合密集排布的阀组布局。从结构设计来看，顶部采用轮辐式手轮，六根辐条均匀分布，手轮外缘做了圆弧滚边处理，操作时手部受力更均匀，即使带防滑劳保手套操作也不会出现打滑问题，手轮中心的六角锁紧螺母将手轮与阀杆牢牢固定，避免频繁开关过程中手轮出现径向窜动。阀杆部分采用明杆结构设计，开关过程中阀杆的升降行程直观可见，现场巡检人员无需额外加装阀位指示器，就能直接判断阀门的开关状态，阀杆与阀盖之间的密封采用多级填料函结构，可在不拆解阀体的情况下在线压紧填料压盖，补偿长期运行产生的填料磨损，大幅降低现场维护的工作量。阀体部分采用整体锻造成型的流道，没有铸造工艺容易产生的砂眼、缩松缺陷，承压能力更高，两端的承插焊接口尺寸匹配3/4英寸的标准无缝钢管，焊接时管道插入阀体承口的深度有明确的限位台阶，能避免焊接时焊料渗入阀座密封面影响密封性能，阀体中部的阀瓣采用锥面密封结构，密封面堆焊硬质合金，在频繁节流的工况下也能保持较长的使用寿命，相比平面密封结构，锥面密封的对中要求更低，即使阀杆出现轻微的偏心磨损，也能保证关闭状态下的零泄漏。安装边界上，这款阀门的手轮最大外径控制在160mm左右，手轮全开状态下的总高度比全关状态高出约40mm，现场布局时需要在手轮上方预留足够的操作空间，避免被周边的管线、支架遮挡导致无法正常开关，阀体的中心距也就是两端承口端面之间的距离为92mm，管路预制时可以直接按照这个尺寸预留安装段，不需要额外配置调整短节，阀盖与阀体的连接采用螺栓压紧结构，连接螺栓均匀分布在阀盖圆周，检修时可以对称松开螺栓，直接取出内部的阀瓣、阀杆组件进行更换，不需要将整个阀体从管路上切割下来，大幅缩短故障检修的停机时间。在实际选型应用中，这款阀门适合用来做管路的切断阀使用，不建议长期处于半开状态做节流使用，长期节流会导致高速介质冲刷阀瓣密封面，造成密封面出现冲蚀沟槽，最终导致关闭不严的问题，日常操作时关闭力矩不要过大，当手轮感受到明显的刚性接触后就停止加力，避免过大的力矩导致阀杆弯曲或者密封面压溃。
