WBX型PH3S280规格工业齿轮箱结构

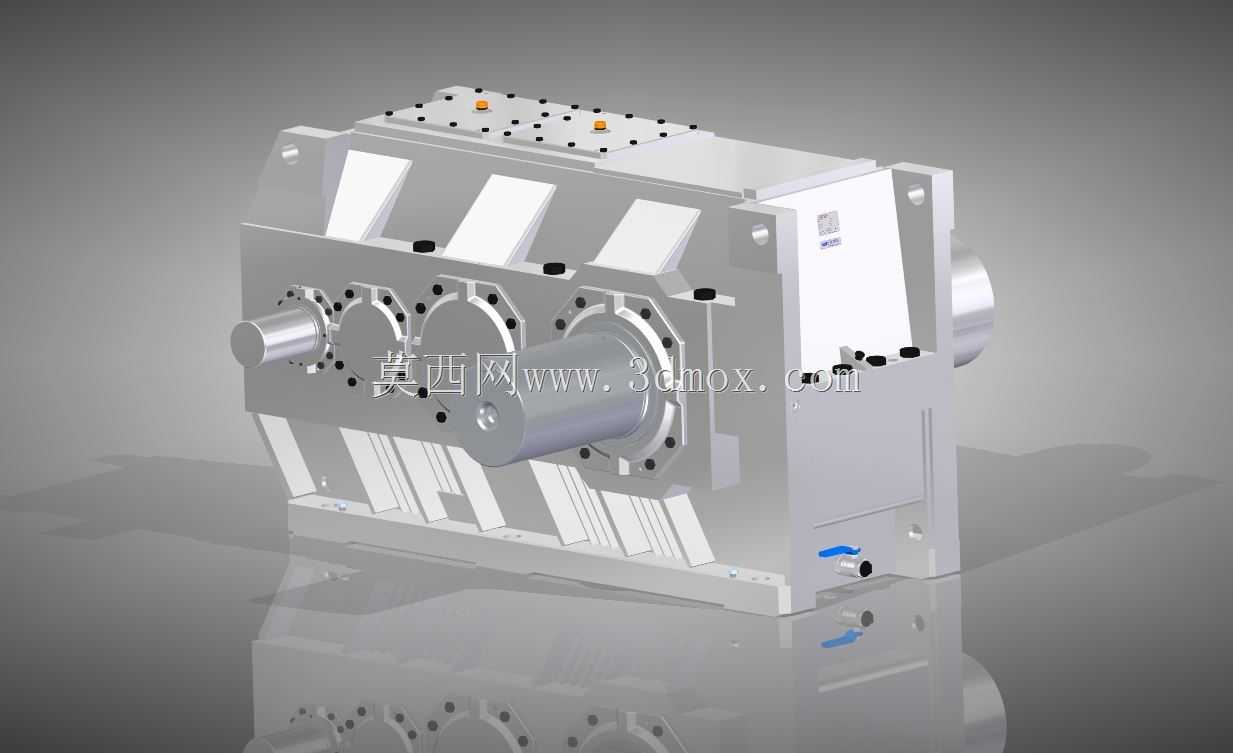

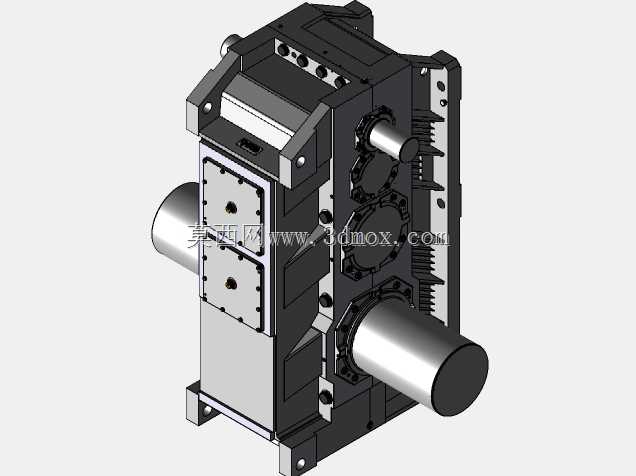

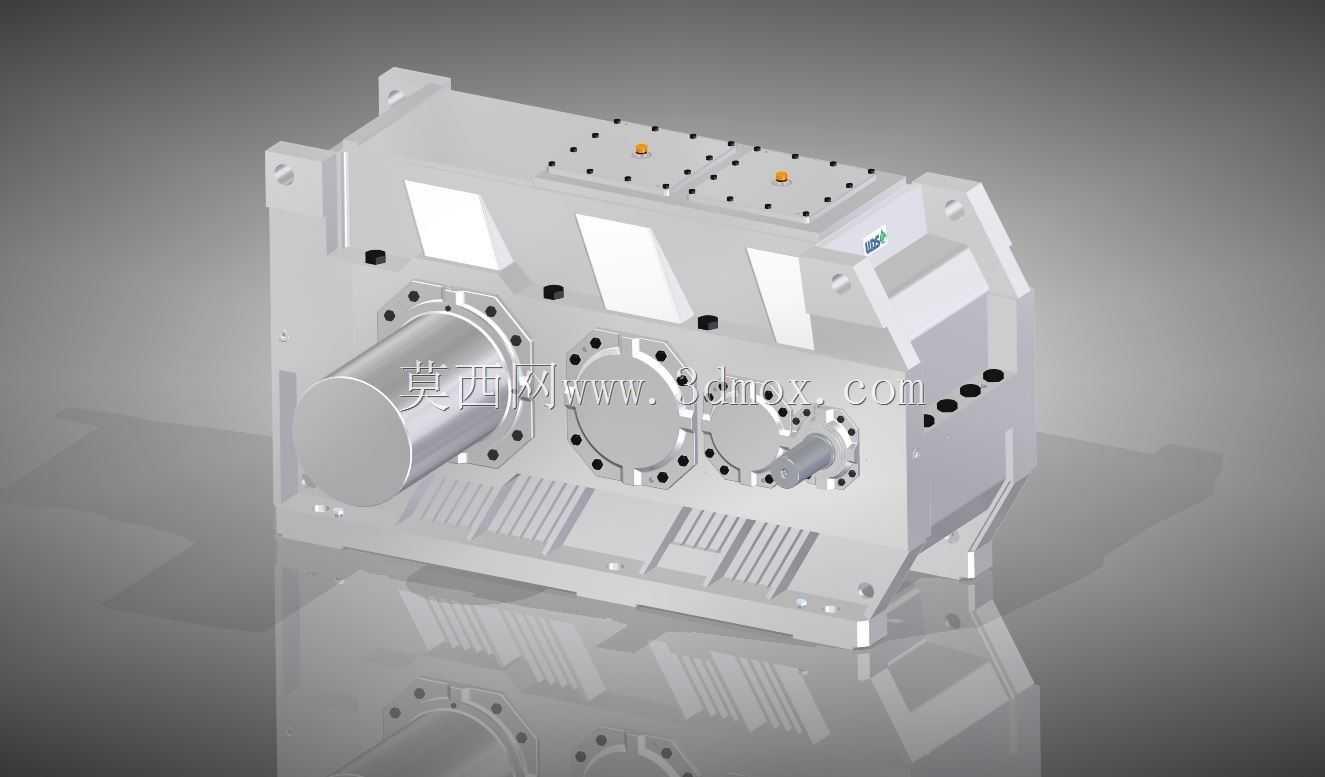

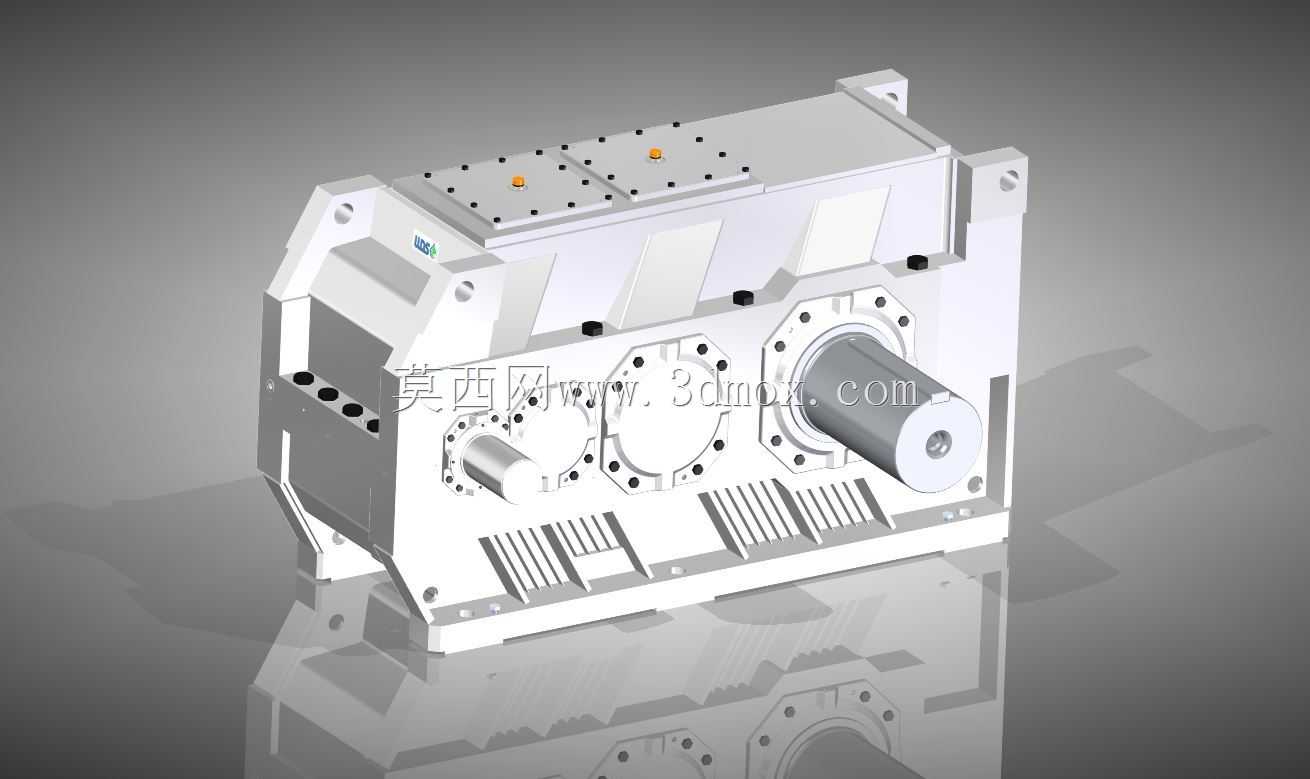

在矿山输送、冶金轧线、重型物料搬运这类重载连续作业的工况场景里，传动单元的可靠性直接决定整条产线的运行效率，这款PH3S280规格的WBX型齿轮箱，正是针对大扭矩、长周期运行需求开发的硬齿面传动部件。从结构设计逻辑来看，箱体采用高刚性灰铸铁一体铸造成型，箱体表面排布的竖向散热筋并非装饰结构，而是通过增加与空气的接触面积，在连续满负荷运行时带走齿轮啮合产生的热量，避免箱体内润滑油温过高导致粘度下降、齿面润滑失效。箱体顶部设置的两个观察检修口，日常运维时不用拆解整个箱体端盖，就能直接观察内部齿轮啮合状态、检查轴承润滑情况，大幅缩短现场停机检修的时间。输入输出端的法兰接口采用统一的止口定位设计，安装时无需反复调整同轴度，只要将对接部件的止口嵌入法兰定位槽，拧紧连接螺栓就能保证传动轴线的对中精度，避免因安装偏差导致的轴系附加载荷、轴承偏磨问题。从安装边界尺寸来看，该型号齿轮箱的底座安装孔位采用对称排布设计，适配现有多数重载输送设备、辊压设备的安装基座尺寸，旧设备传动单元替换时不用重新加工基座螺孔，降低现场改造的工作量。箱体侧面预留的多个油位检测、温度传感器安装接口，可直接接入设备的运维监测系统，实时采集箱内油温、油位数据，提前预判润滑不足、齿面异常磨损等潜在故障。内部传动采用多级斜齿轮啮合布局，齿面经过渗碳淬火硬化处理，齿向修形设计抵消了重载下轴系挠曲变形带来的啮合偏载问题，保证满负载运行时传动平稳，冲击噪音控制在工业场景允许的范围内。输出轴采用大直径合金锻钢材质，可承受较大的径向载荷与轴向载荷，适配皮带滚筒、轧辊、搅拌轴这类带径向受力的负载连接需求，输入端的密封结构采用双重骨架油封搭配防尘挡圈，能阻挡车间内的粉尘、水汽进入箱体内部，同时避免润滑油渗漏，适配多粉尘、高湿度的恶劣工业作业环境。
