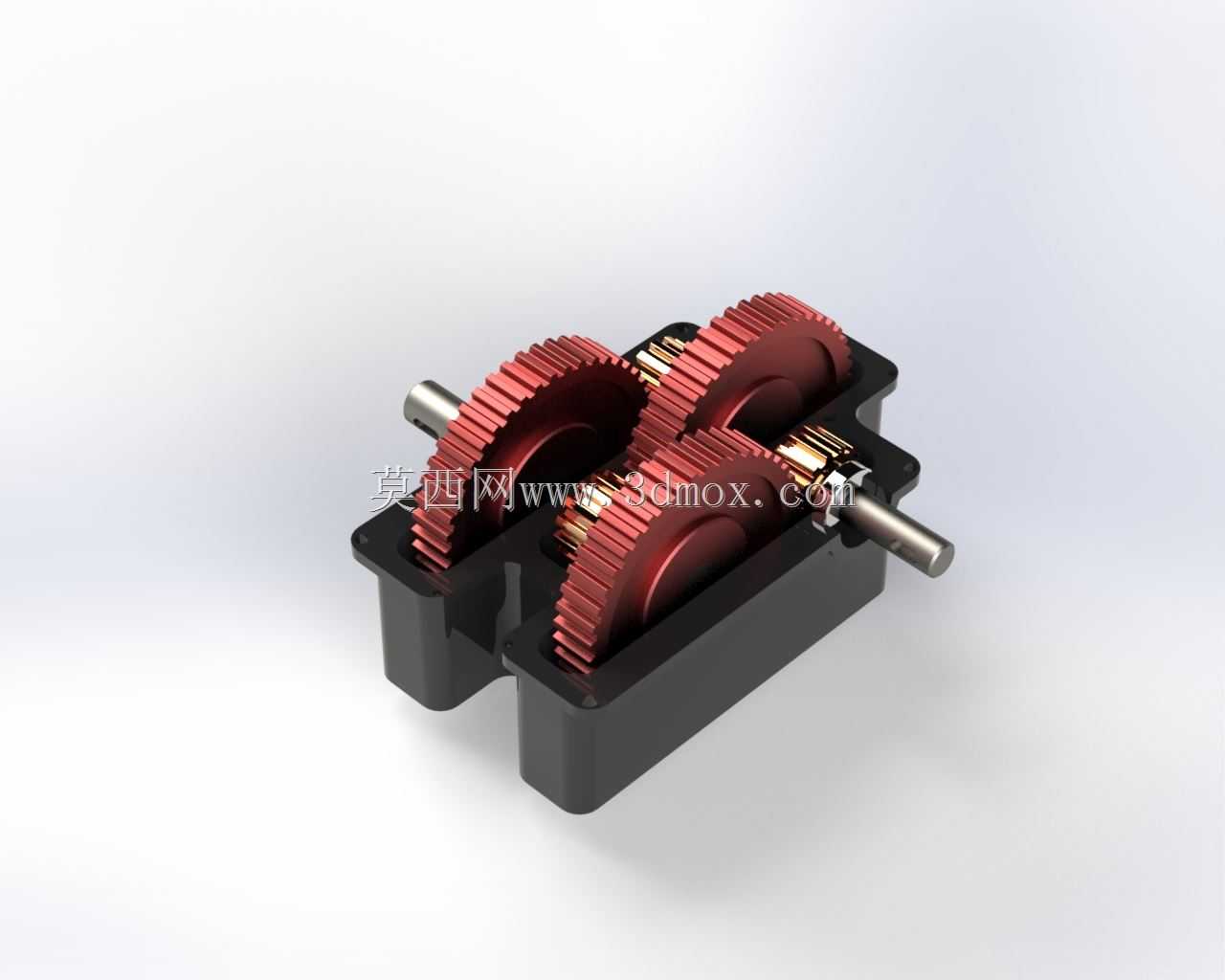

双级圆柱齿轮减速传动装置结构设计

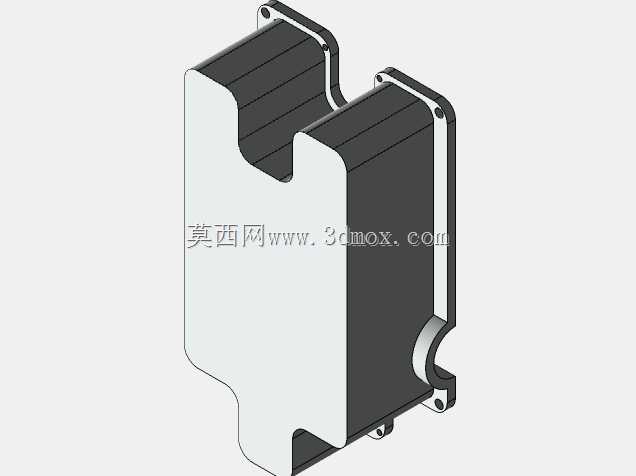

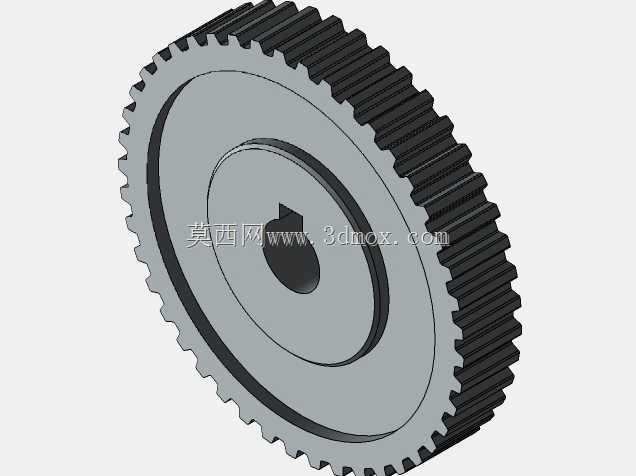

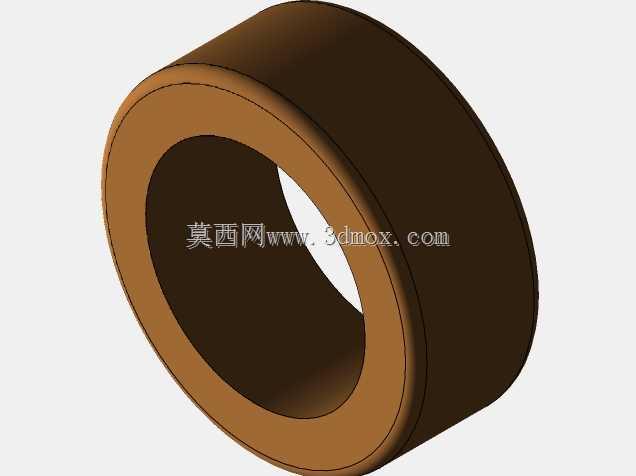

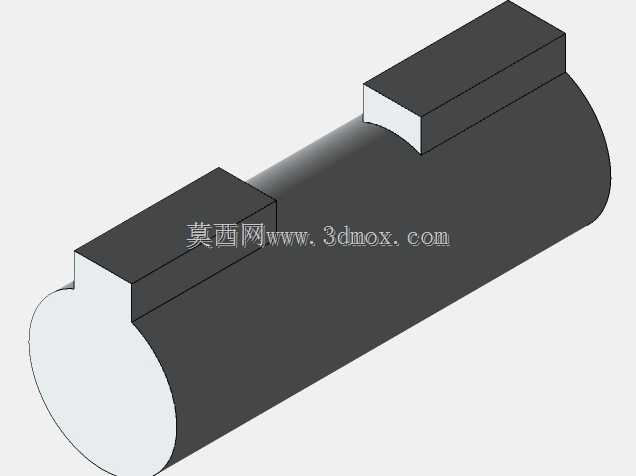

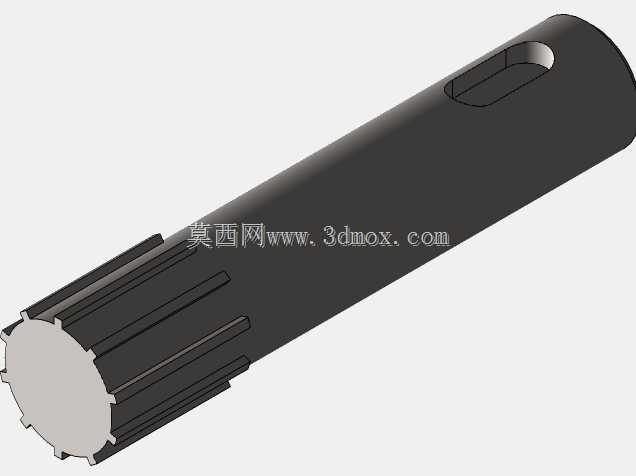

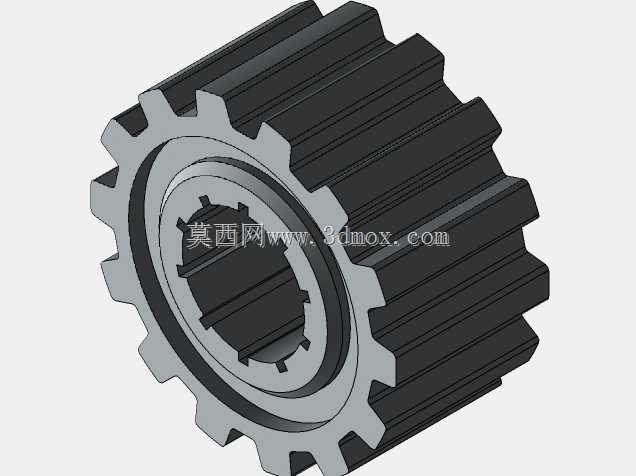

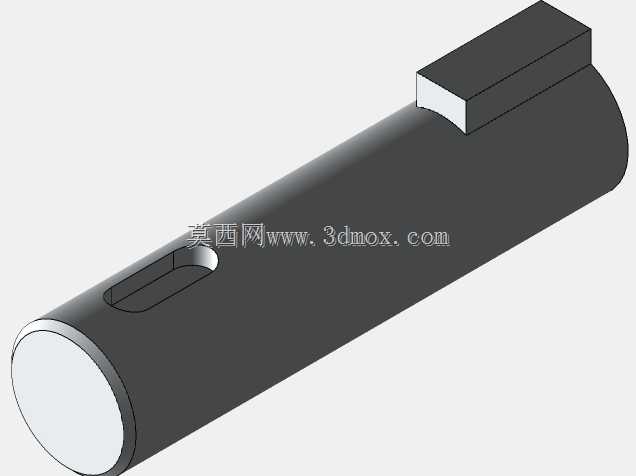

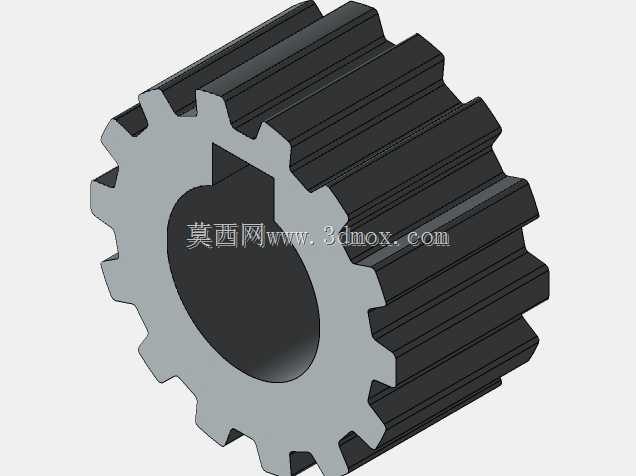

这款双级圆柱齿轮减速装置，主要适配中小功率的传动链路，在轻工输送、小型自动化生产线、包装设备进给机构这类需要匹配低转速大扭矩输出的场景中十分常用。从结构布局来看，采用同轴式双级圆柱齿轮排布，输入轴与输出轴处于同一直线方向，能有效缩减安装时的横向占用空间，对于安装面宽度受限的设备机架十分友好。箱体采用分体式铸造型腔结构，上下箱的结合面经过精密铣削加工，保证装配后的密封性能，避免齿轮啮合过程中润滑脂出现渗漏，同时箱体的加强筋布局沿着齿轮啮合的受力方向延伸，既可以提升整体刚性，也能在设备运行时降低齿轮啮合产生的振动传导。齿轮部分采用渐开线直齿圆柱齿形，齿部参数经过啮合校验，重合度满足连续平稳传动的要求，每根传动轴都配置了对应规格的滚动轴承，轴承位的公差配合按照基孔制过渡配合设计，既保证轴承内圈与轴的同步转动，也方便后期维护时的拆装操作。输入端与输出端的轴伸都预留了标准键槽，可直接通过平键连接联轴器、带轮或者链轮，不需要额外做轴头改造。安装边界上，箱体底部预留了四个对称分布的安装固定孔，孔位间距按照通用传动安装基座的尺寸规范设计，可直接适配多数常规设备的安装台面，不需要重新打孔调整。设计过程中优先考虑了传动效率与运行稳定性的平衡，双级传动的减速比分配按照等强度原则设置，高速级与低速级的齿轮承载能力匹配，避免出现单级齿轮过载磨损的问题，箱体内腔预留了足够的储油空间，润滑脂可以在齿轮转动过程中自然带到各个啮合点位与轴承位置，不需要额外配置复杂的润滑管路。日常使用中，这类减速装置可以直接匹配常规的驱动电机，将电机的高转速低扭矩输出转化为工作端需要的低转速大扭矩，同时可以降低负载端的转动惯量反馈，对驱动电机起到一定的保护作用，在频繁正反转的传动工况下，也能通过齿轮啮合的间隙缓冲吸收部分冲击载荷，延长整套传动系统的使用寿命。
