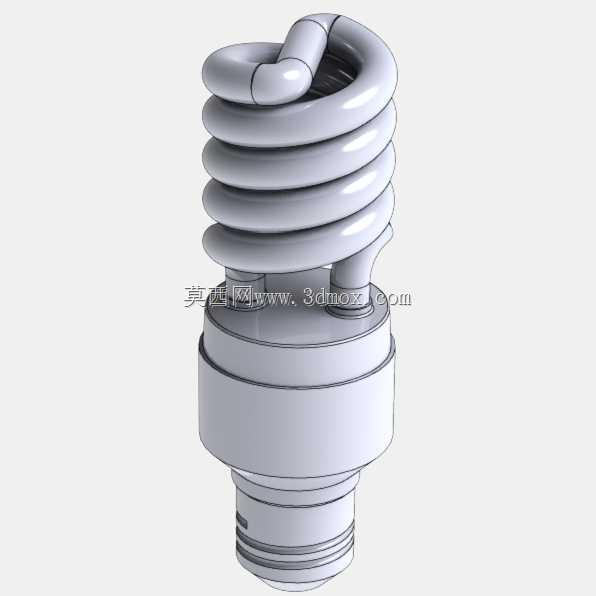

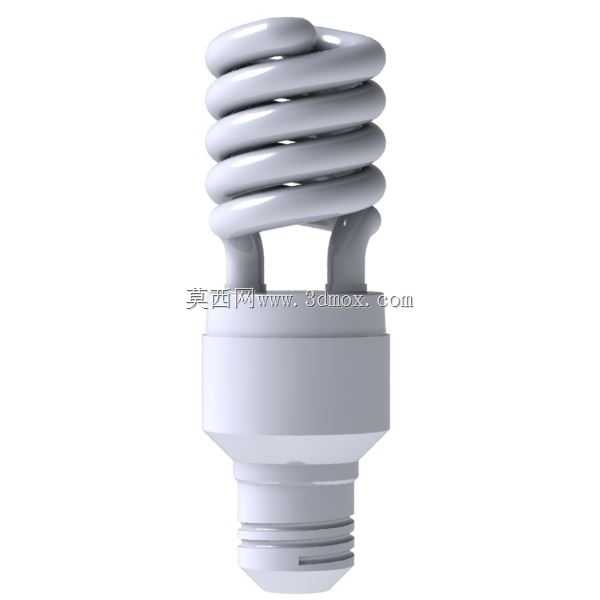

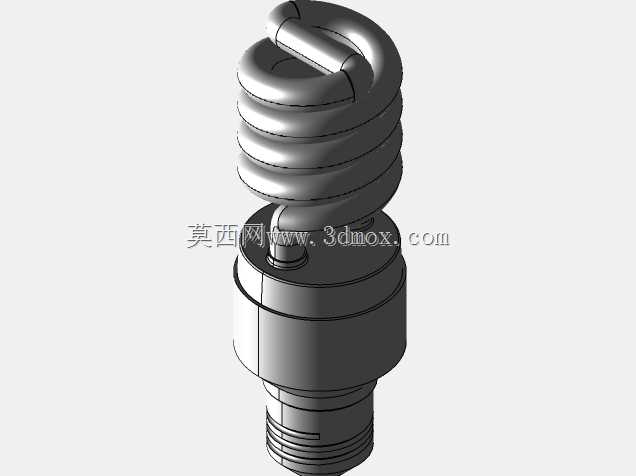

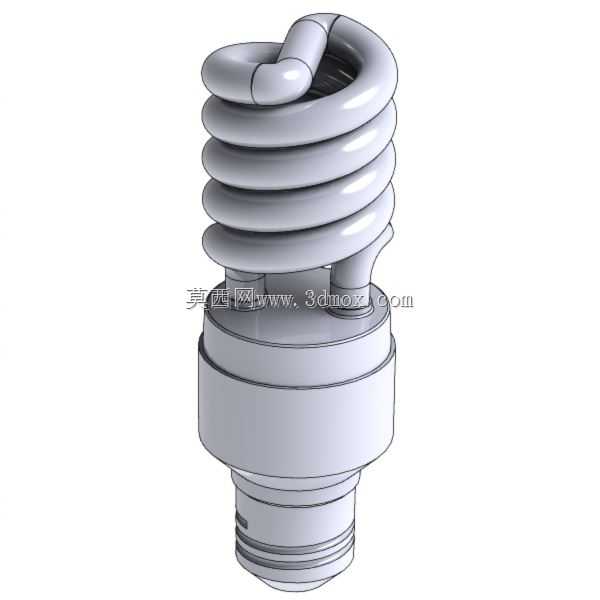

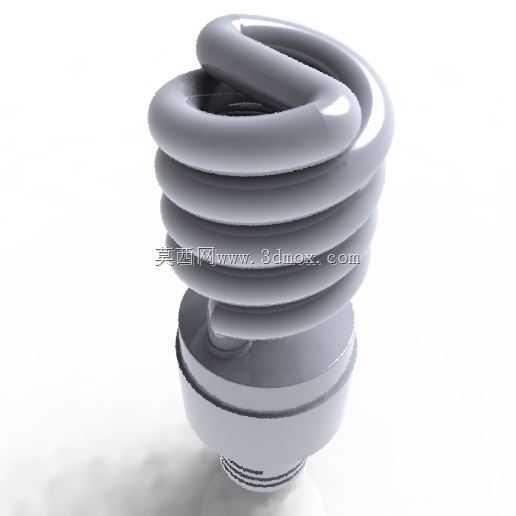

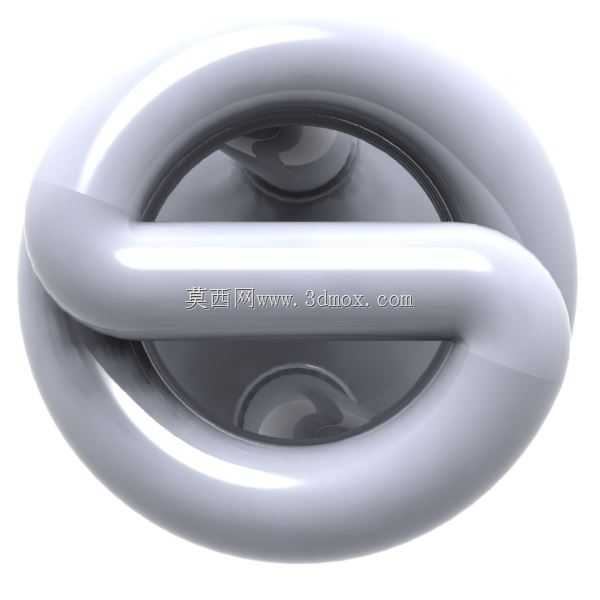

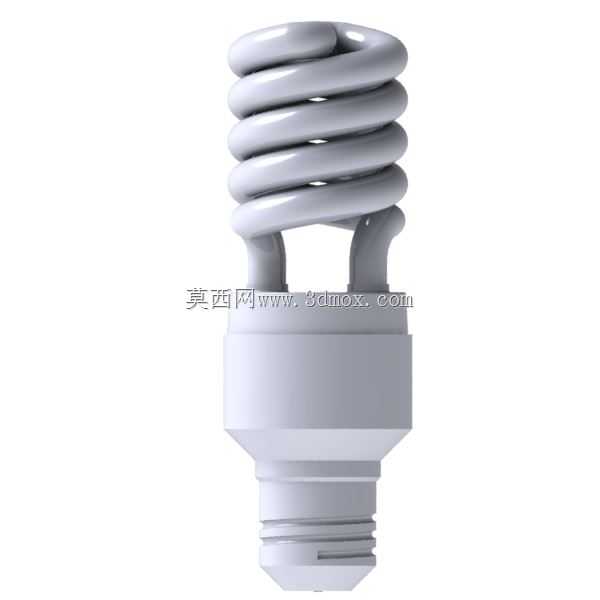

螺旋节能荧光灯泡结构三维数模

这款螺旋型荧光灯的三维结构，在民用照明、商用公共区域照明、工业厂房辅助照明场景中都有广泛适配性，日常做照明系统选型、灯具结构改型、照明产品装配验证时，都可以参考该数模的结构细节做设计推演。从实际功能来看，该款荧光灯依靠螺旋盘绕的灯管结构拉长放电弧光路径，在有限的外形尺寸内提升发光效率，相比同功率直管荧光灯，占用的安装空间更小，适配常规E27规格螺口灯座，不需要额外改造原有灯口结构就能直接替换传统白炽灯泡，降低照明改造的适配成本。做结构设计时，灯管部分的螺旋螺距、盘绕圈数是核心设计点，螺距过小会导致灯管工作时热量聚集，加速荧光粉老化缩短使用寿命，螺距过大则会压缩有效发光路径长度，无法达到预期的光效指标；数模里灯管的螺旋升角控制在合理区间，既保证了灯管表面的空气对流散热空间，也让整灯的发光角度更均匀，避免出现局部暗区。下部的灯头部分采用标准螺口结构，螺纹的牙型、螺距完全匹配通用灯座的安装尺寸，灯头与上部灯管塑壳的连接位置做了限位台阶，装配时可以精准控制拧入深度，避免安装过度导致灯座内部触点变形，也能防止安装不到位出现接触不良的问题。塑壳部分的内部预留了镇流器的安装腔体，腔体的壁厚、内部筋位布局都做了适配，既可以容纳电子镇流器的元器件，也能通过筋位传导灯管工作时产生的热量，避免元器件长期处于高温环境失效。从安装边界来看，整灯的最大径向尺寸集中在螺旋灯管的最外圈，长度方向从灯头底部触点到灯管顶端的尺寸适配常规灯罩的内部空间，不会出现装到灯罩内无法合盖的问题；灯管的螺旋外轮廓做了圆滑过渡，没有尖锐凸起，生产过程中转运、装配时不容易出现磕碰碎裂的问题，也能避免安装时划伤操作人员。做照明产品的配套结构设计时，参考该数模的尺寸边界，可以快速完成灯具反光罩、灯座固定结构的匹配设计，不需要反复打样验证安装干涉问题；做照明系统的三维场景搭建时，该数模的外形还原度足够支撑场景渲染、装配模拟的需求，能直观呈现灯具安装后的实际视觉效果。
