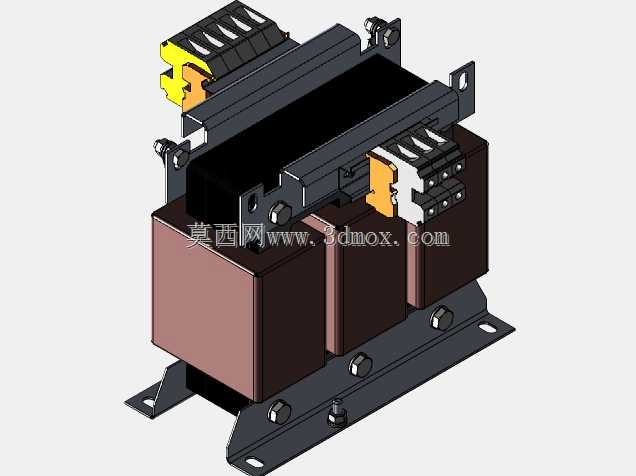

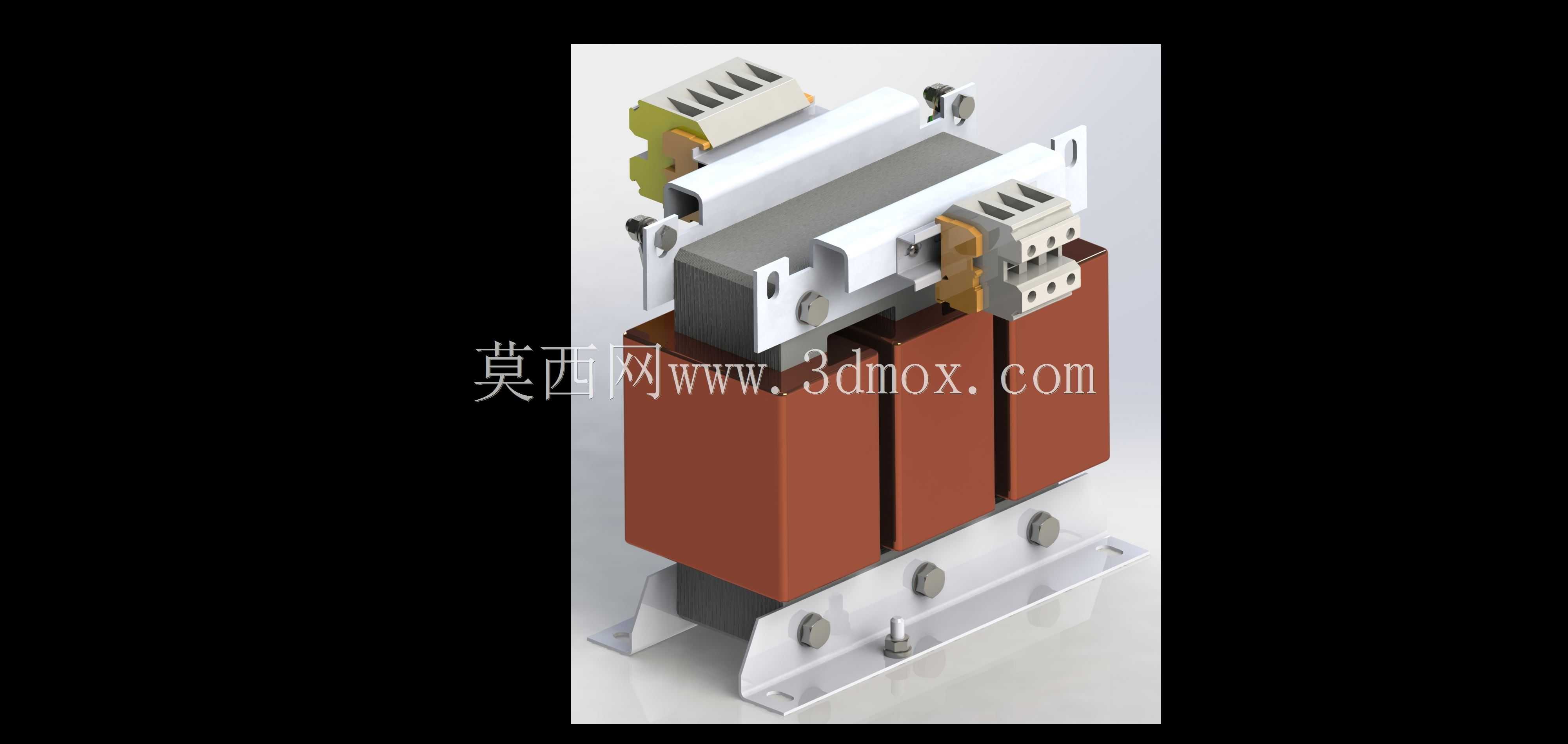

S120智能线路配套55kW线阻电抗器结构

这款线阻电抗器是专门适配S120智能线路电源模块连接的线路扼流部件，在工业变频驱动配电场景中承担核心的线路阻抗匹配作用，日常应用多集中在大功率变频传动系统的电源进线侧，用来抑制线路传导的谐波干扰，同时限制合闸瞬间的浪涌电流冲击，保护后端功率模块不受电流尖峰损伤。从结构设计来看，整体采用卧式安装布局，底部预留的带安装孔的钢制支架直接适配标准电控柜内的安装梁固定需求，安装孔位的间距经过匹配校核，不需要额外做转接板即可完成柜内固定，安装边界充分考虑了柜内走线的弯折半径需求，接线端子侧预留的空间足够容纳大线径动力线缆的端头压接与固定操作。绕组部分采用分层绕制的结构，外部的绝缘封装结构既可以隔绝绕组与安装支架的导电风险，也能在长期运行中阻挡粉尘落在绕组表面降低绝缘性能，两侧的接线端子采用快装式的接线结构，端子排的防护结构带有明确的相位标识，现场接线时可以快速对应相序，避免错接导致的设备运行异常。铁芯部分采用叠片式结构，外部的紧固结构通过螺栓均匀压紧叠片，避免长期运行中叠片松动产生的电磁振动噪音，夹件与铁芯之间设置有绝缘缓冲垫，既可以缓冲运行中的振动传递，也能避免夹件与铁芯形成涡流回路产生额外发热。在实际选型适配中，这款55kW规格的电抗器匹配对应功率等级的S120电源模块时，不需要额外调整线路参数，自身的阻抗值已经匹配模块的进线阻抗要求，安装完成后只需要核对接线相序即可投入运行。外形结构的设计充分考虑了电控柜内的散热需求，绕组与铁芯之间预留的通风间隙可以让柜内循环气流顺利带走运行产生的热量，不会因为局部积热导致绝缘老化加速。顶部的固定结构除了承担端子排的安装作用，也可以作为现场吊装的受力点，方便设备进场安装时的吊装移位，整体结构没有多余的冗余设计，所有外部结构件都兼顾了防护、安装、接线的实际功能，没有为了外观增加不必要的装饰性结构，完全符合工业配电部件的实用化设计逻辑。
