3000W嵌入式开关电源RSP-3000-48结构设计

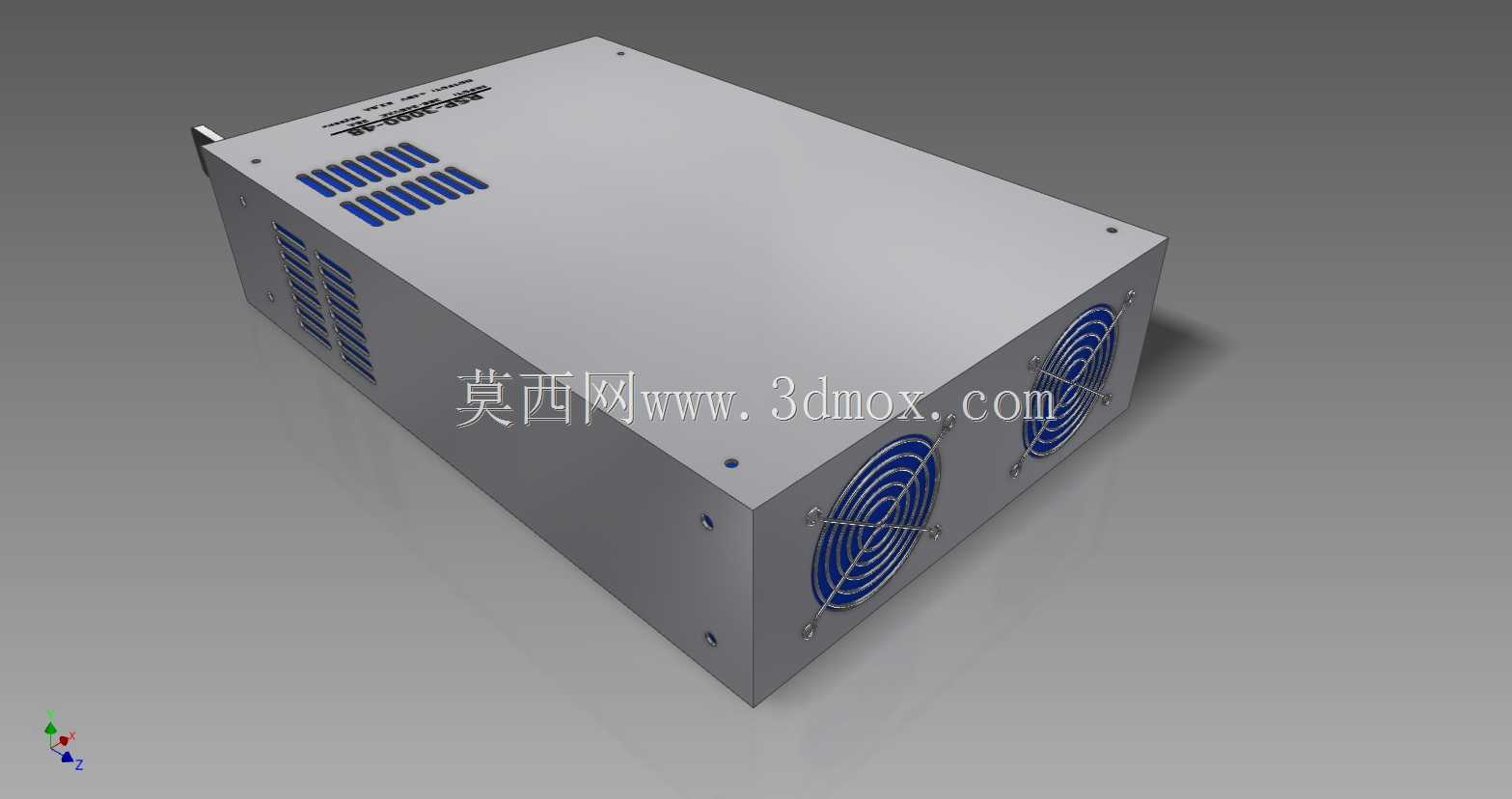

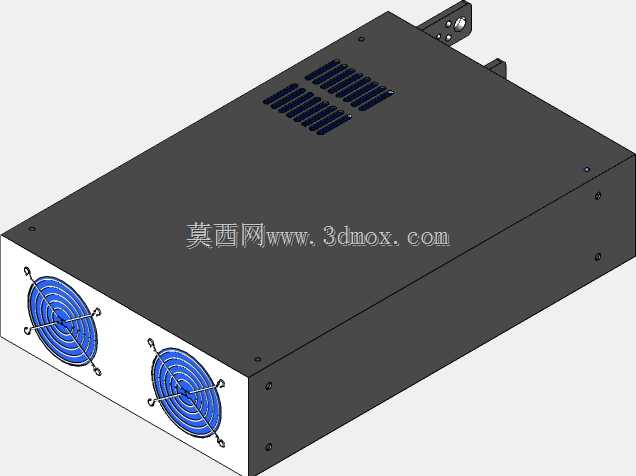

这款3000W功率等级的嵌入式开关电源，核心输出规格为48V直流62.5A，主要面向工业自动化控制柜、大功率通信基站供电、激光设备驱动、大型工业机器人动力供给这类对供电稳定性、安装紧凑度有高要求的场景。在实际设备集成中，这类电源往往需要嵌入标准机柜的安装位，因此设计阶段首先要匹配通用机柜的安装边界，壳体采用金属封闭结构，既可以屏蔽内部功率器件工作时产生的电磁干扰，避免影响周边敏感控制元件，也能通过金属壳体实现被动散热，配合壳体侧面预留的通风栅格，形成自然对流的散热风道，减少额外散热风扇带来的故障点与噪音问题。

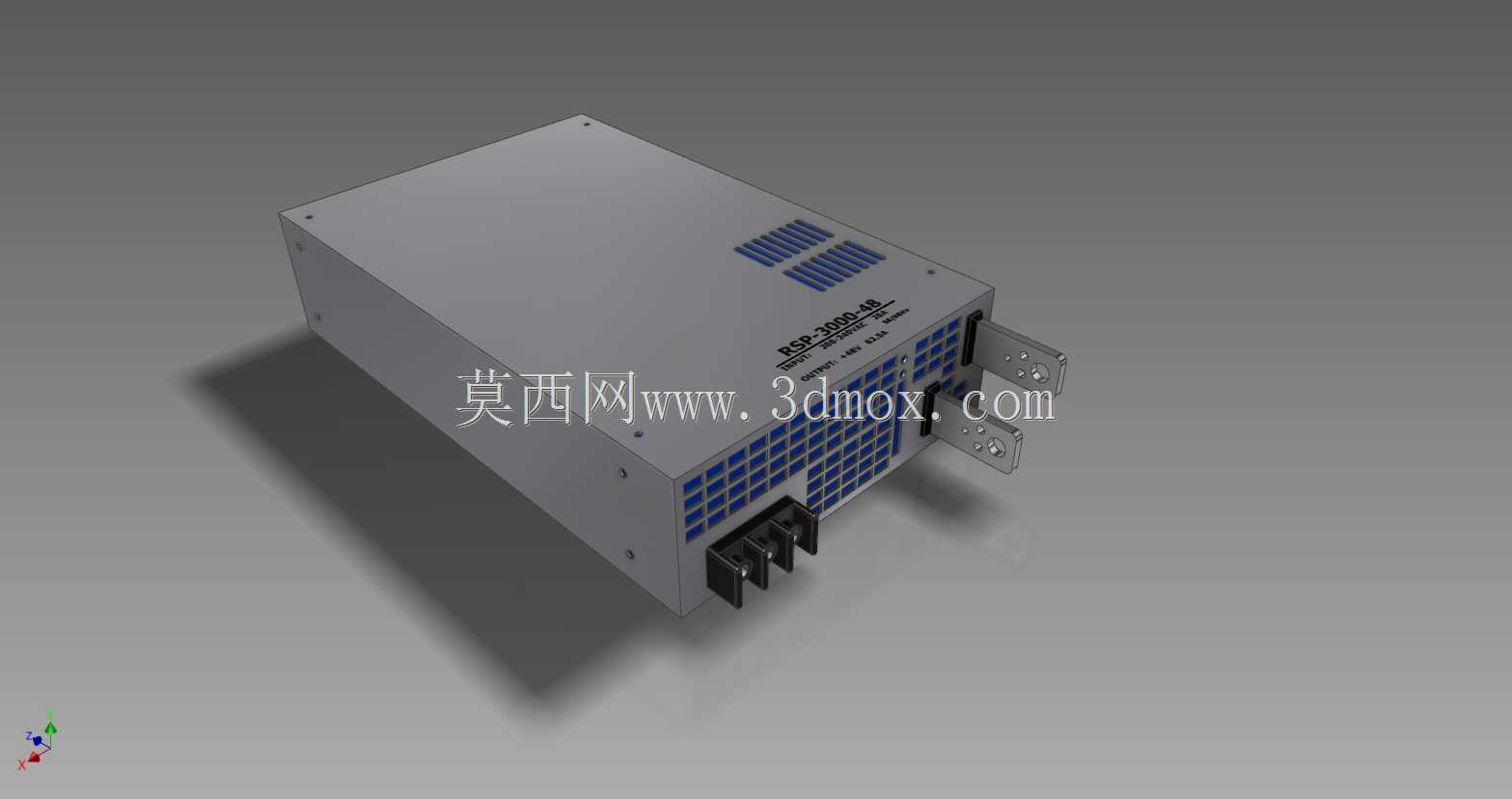

从结构设计思路来看，电源的输入输出接线端全部布置在壳体前端面，接线端子采用大电流规格的栅栏式端子，能够承载满负荷下的大电流通过，端子旁预留清晰的极性标识位，避免现场接线时出现极性反接的失误。安装固定耳设计在壳体前端两侧，采用带安装腰型孔的金属折边结构，安装时可以通过腰型孔微调固定位置，抵消机柜安装梁的加工误差，降低现场安装的对位难度。壳体表面做了哑光氧化处理，既提升金属壳体的耐锈蚀能力，也避免工业环境下的指纹、油污附着影响外观与散热效率。

在安装边界的考量上，壳体的宽度、深度尺寸匹配19英寸标准机柜的安装间距，嵌入安装时不会与机柜内其他导轨、线槽、控制器件产生空间干涉，壳体顶部与底部预留足够的安全电气间隙，避免与上下层安装的设备发生爬电风险。内部功率器件的排布遵循强弱电分离的原则，高压输入侧与低压输出侧之间设置绝缘隔离挡板，功率变压器、整流桥这类发热量大的器件直接贴合壳体安装面，通过导热垫将热量传导到金属壳体上散出，提升长时间满负载工作的可靠性。前端的状态指示灯开孔位置对应内部PCB板的灯位，安装后可以直接在机柜外部观察电源的工作状态，不需要打开机柜门排查故障。这类嵌入式电源在结构设计时还充分考虑了生产装配的便利性，壳体采用拼接式钣金结构，通过自攻螺丝与卡扣结合的方式固定，装配时不需要复杂的工装夹具，后期维护拆解也可以快速打开壳体更换内部故障元件，降低设备运维的时间成本。
