Coilcraft D1787-AL贴片功率电感器结构设计

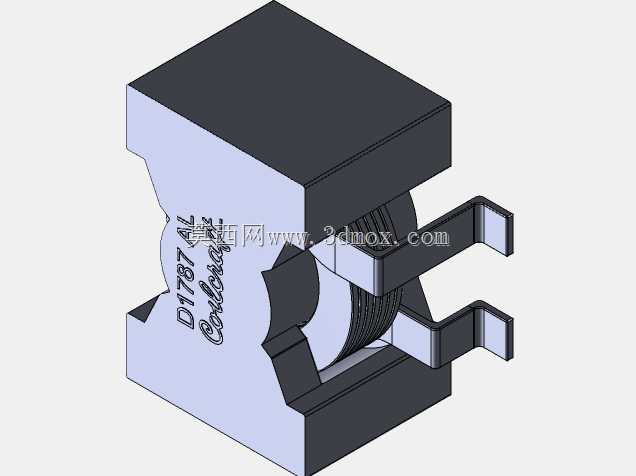

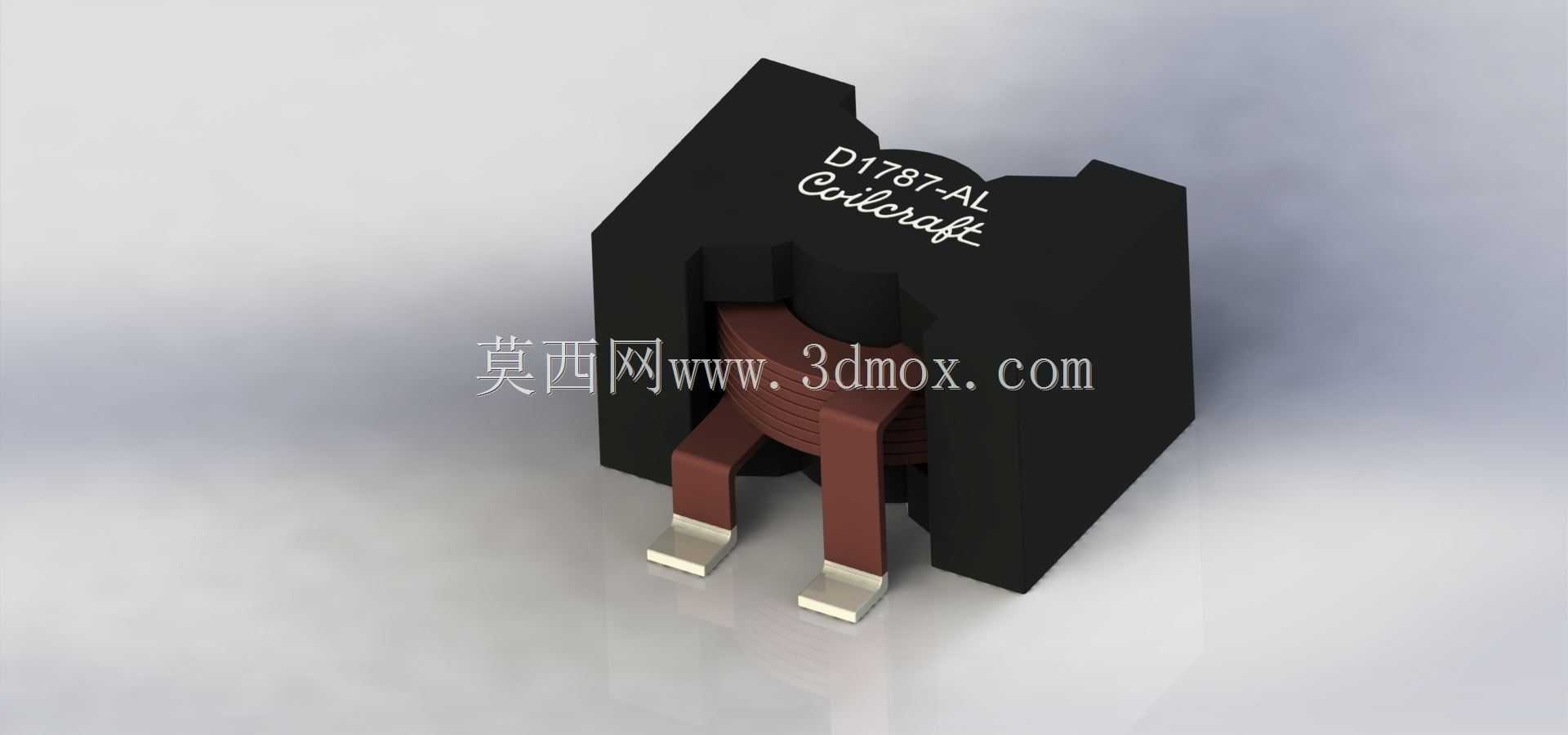

这款功率电感器的结构设计完全围绕开关电源的实际工况展开，日常选型中这类元件常被用于DC-DC转换回路、大电流输出滤波场景，在工业控制板卡、车载电源模块、消费类电子供电回路中都有极高的应用占比。从结构上看，元件采用带侧翼卡位的塑磁一体化外壳，外壳将内部绕制的扁平铜线圈完全包裹，仅留出两个折弯成型的贴片引脚向外伸出，这种全包覆结构一方面可以实现磁屏蔽效果，降低线圈工作时的漏磁对周边敏感器件的电磁干扰，另一方面外壳的硬质结构可以在SMT回流焊过程中为线圈提供足够的支撑，避免高温下线圈形变导致的参数偏移。引脚部分采用扁平铜排冲切后折弯成型，末端做镀锡处理，贴合PCB焊盘的接触面做了平面度管控，能够适配标准表面贴装工艺的焊盘设计，在过炉焊接时可以保证焊锡浸润均匀，减少虚焊、立碑等工艺不良。设计过程中首先要匹配的是安装边界，这类大电流贴片电感的占位尺寸需要对应PCB上预留的焊盘间距，引脚伸出长度、折弯高度都经过严格校核，既保证焊接后元件本体底部与PCB板面留有合适的助焊剂挥发间隙，又不会因为引脚过高导致元件整体超出板卡的高度限制，适配紧凑布局的电源板卡堆叠需求。内部线圈采用多匝扁平铜线绕制，相比圆线绕制的同参数电感，扁平线的槽满率更高，同等直流电阻条件下可以承载更大的工作电流，降低大电流工况下的元件温升，线圈与磁芯之间做了绝缘隔离处理，避免长期工作中线圈匝间、线圈与磁芯之间出现击穿短路。外壳顶部的标识区域做了微凹的激光刻印位，清晰标注元件型号与品牌信息，生产过程中可以通过视觉识别设备快速完成元件定位与参数核验，适配自动化产线的上料、贴装流程。在实际电路应用中，这类电感主要承担储能、滤波作用，在开关管导通时存储能量，关断时向输出回路释放能量，配合输入输出电容完成电压转换，其低直流电阻的特性可以有效降低回路导通损耗，提升电源整体转换效率，磁屏蔽结构也能避免电感漏磁耦合到周边信号走线，减少电源回路的纹波噪声。建模过程中对引脚的折弯圆角、外壳的卡位凸台、线圈的层叠间隙都做了1:1还原，结构工程师在进行板卡布局时可以直接调用该模型进行干涉检查，确认元件与周边接插件、电容、散热片的装配间隙，提前规避生产组装阶段可能出现的结构冲突，也能为SMT钢网开孔、焊盘设计提供准确的尺寸参考。
