方管框架式简易沼气燃烧灶具结构

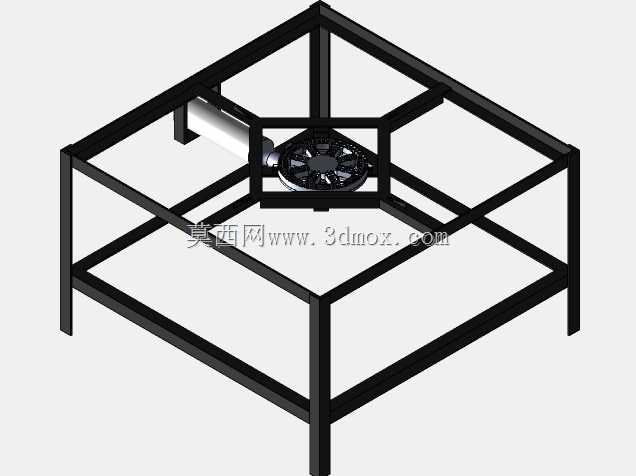

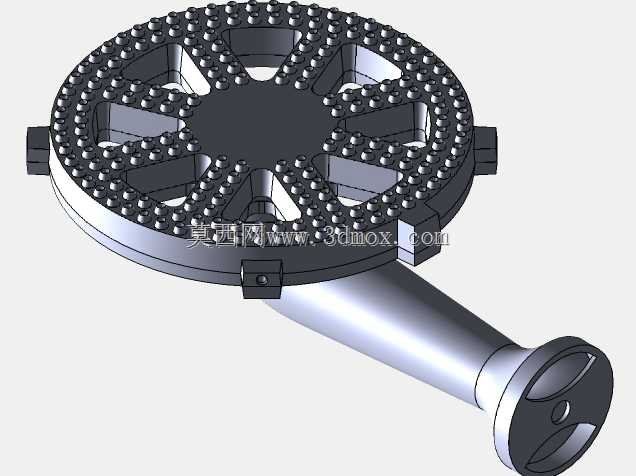

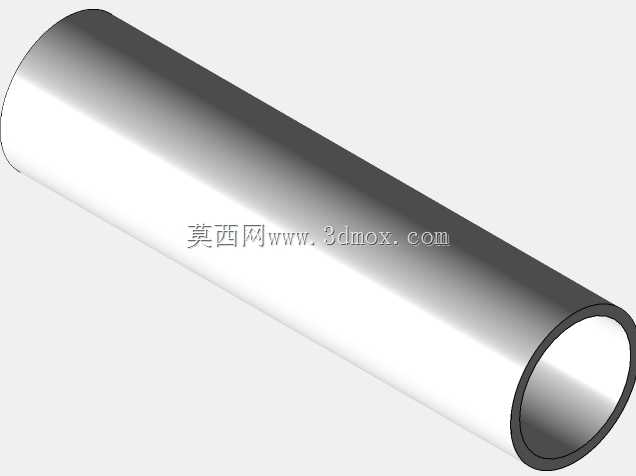

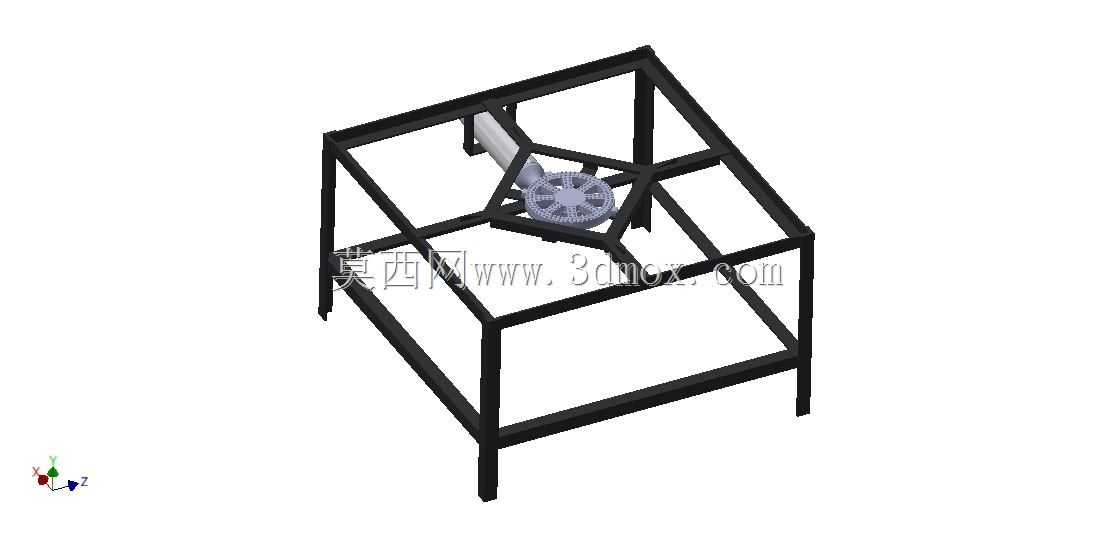

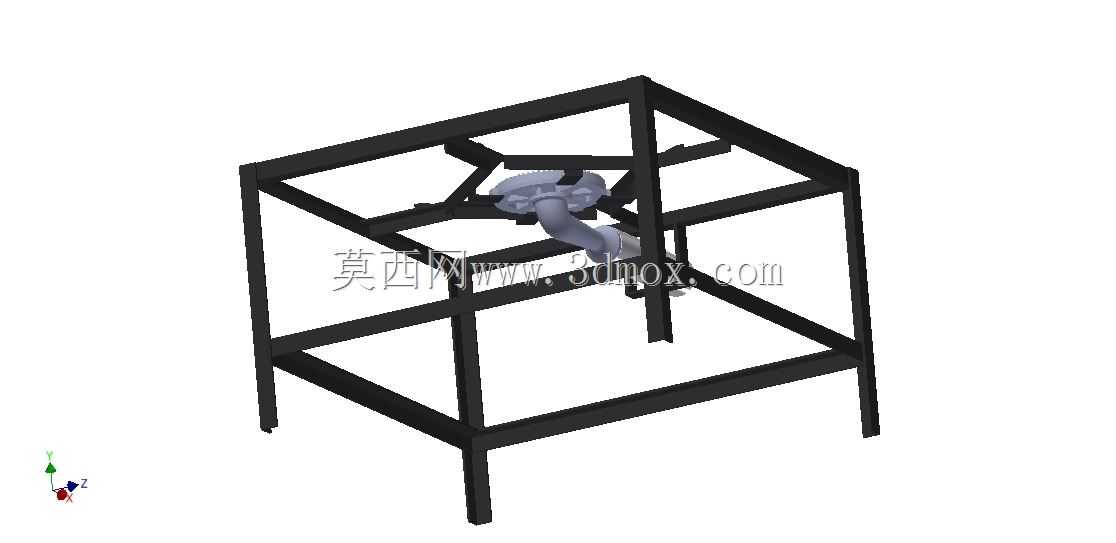

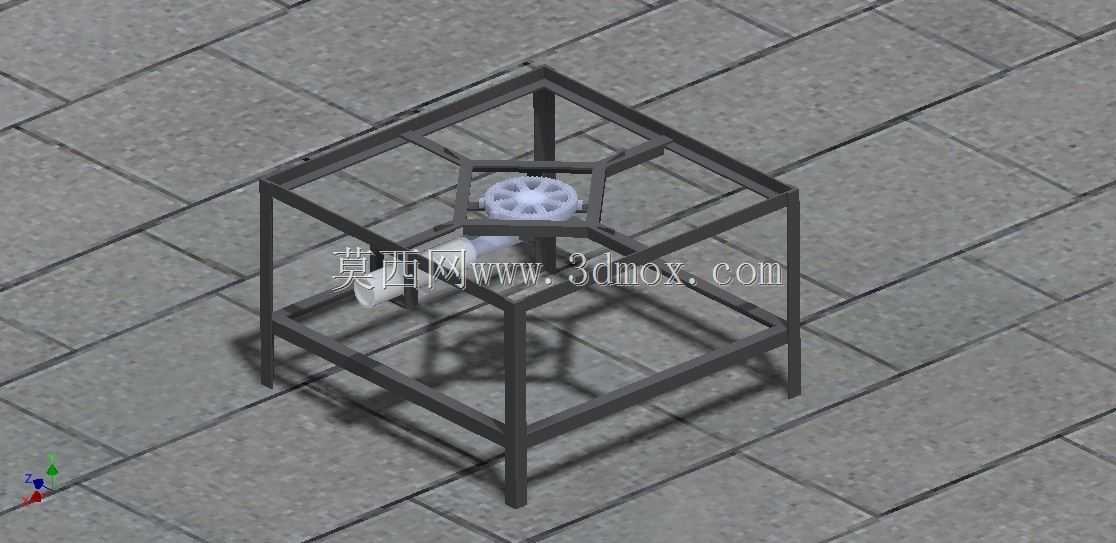

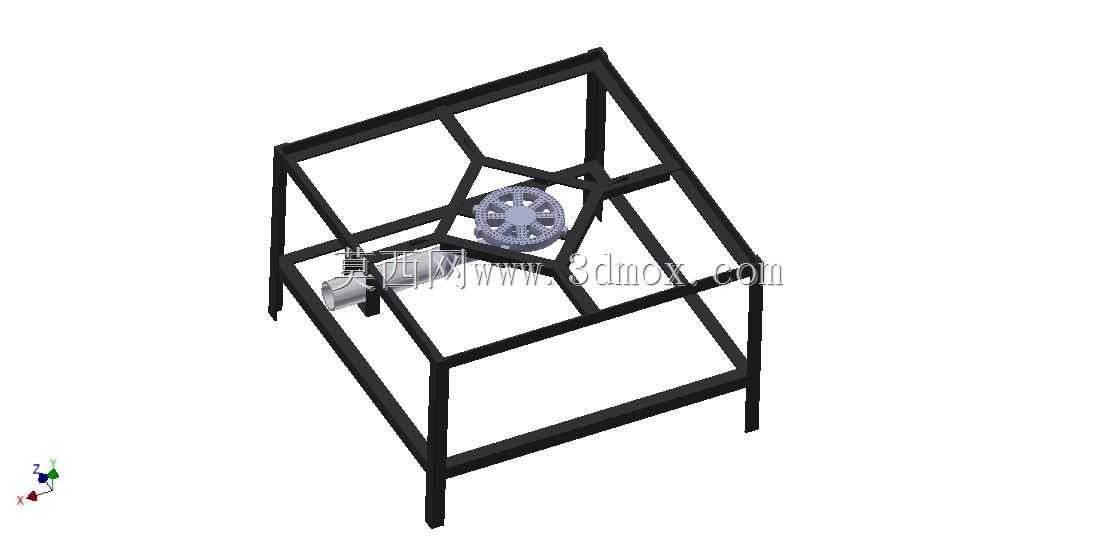

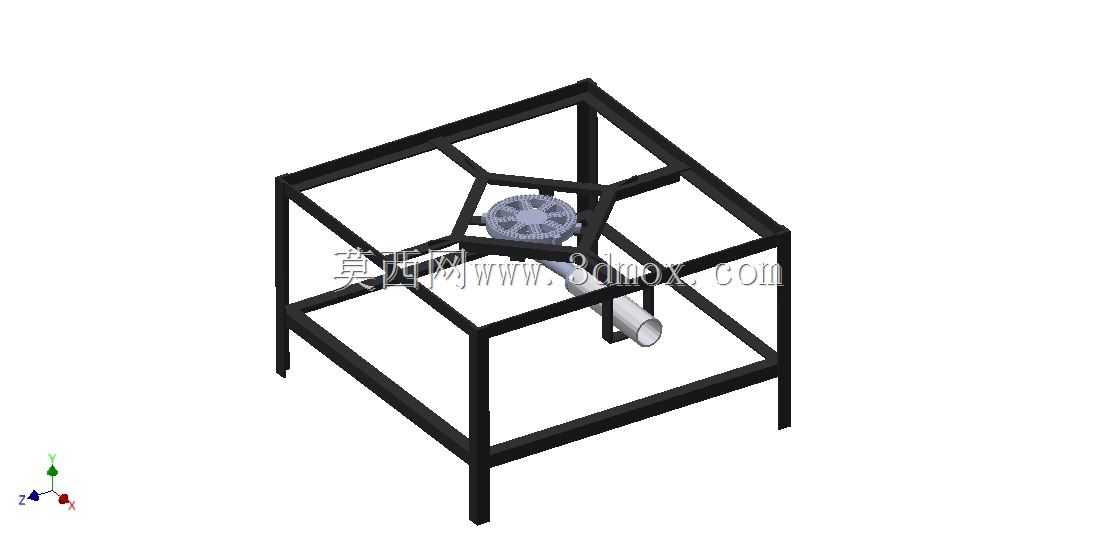

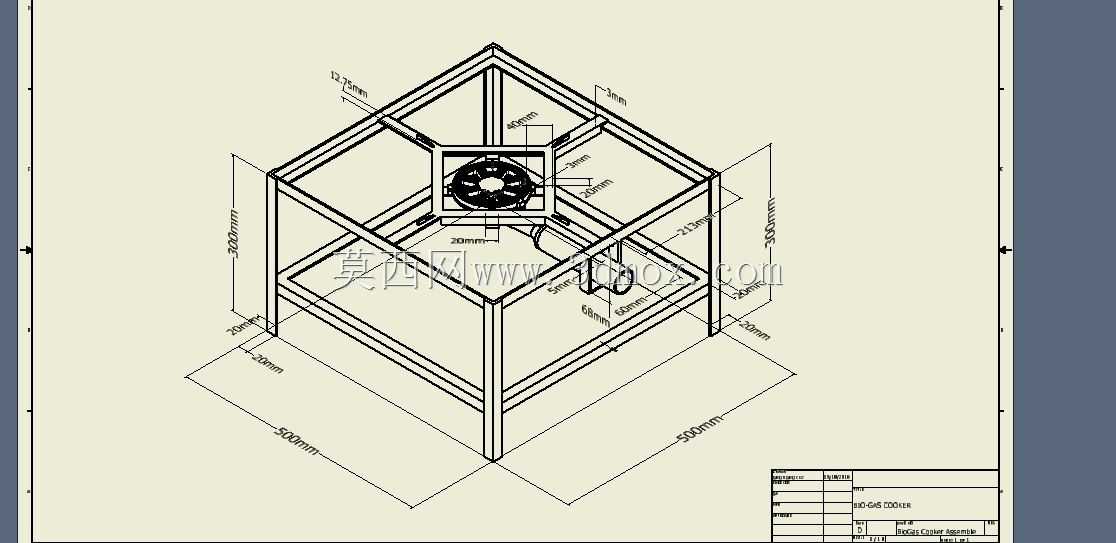

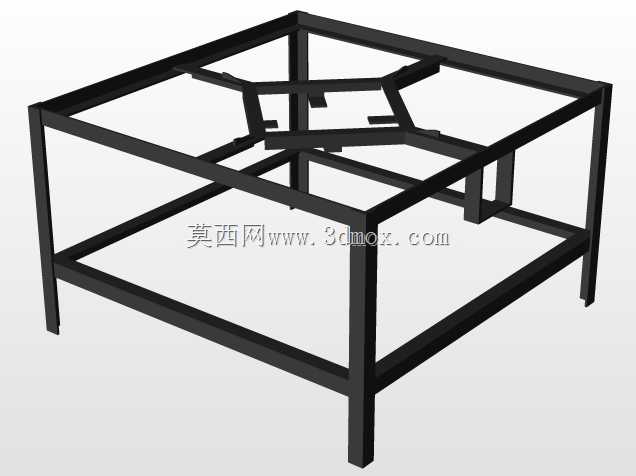

这款简易沼气灶具主要面向农村户用沼气能源配套场景设计，适配农村家庭分散式沼气供气的使用需求，可直接放置在农家厨房的水泥操作台或砖砌灶台上使用，无需复杂的嵌入式安装工序，适配多数农村家庭现有厨房的布局条件。整体承载框架采用标准方形钢管焊接成型，框架整体为正立方笼式结构，四根竖直方管作为支撑腿直接接触放置台面，底部设置一圈横置方管做支撑拉结，提升框架整体抗扭刚度，避免日常挪动、放置锅具时出现框架变形问题；中部横置方管层用于固定炉头与进气管路，上部框架预留出锅具放置的承托空间，可适配直径300mm至420mm的常规家用铁锅、铝锅，满足日常烧水、炒菜、蒸煮的炊事需求。炉头采用中心引射式结构设计，沼气通过侧面接入的管路进入引射管，在炉头内部完成空气预混后从火盖孔均匀喷出燃烧，火盖采用圆周分布火孔的结构，保证火焰分布均匀，减少局部过热导致的锅具变形问题。设计阶段充分考虑农村使用场景的维护需求，所有管路接头均采用外露式布置，无需拆解框架即可完成管路疏通、密封件更换等日常维护操作；框架表面未做复杂的涂装处理，仅做基础除锈防锈，降低制造成本的同时，也避免厨房高温环境下涂层挥发产生异味。安装边界方面，整体框架占地尺寸约为450mm见方，支撑腿高度约为400mm，放置时仅需保证台面水平、周边无易燃杂物即可投入使用，进气管路可从框架侧面任意方向接入，适配不同农户家中沼气管道的排布走向，无需额外调整管路位置。框架上部的方管围边同时起到锅具防滑的作用，即使放置大尺寸汤锅时，也不会出现锅体滑落的风险，炉头安装位置处于框架正中心，保证锅具放置后重心与框架支撑中心重合，提升放置稳定性。
