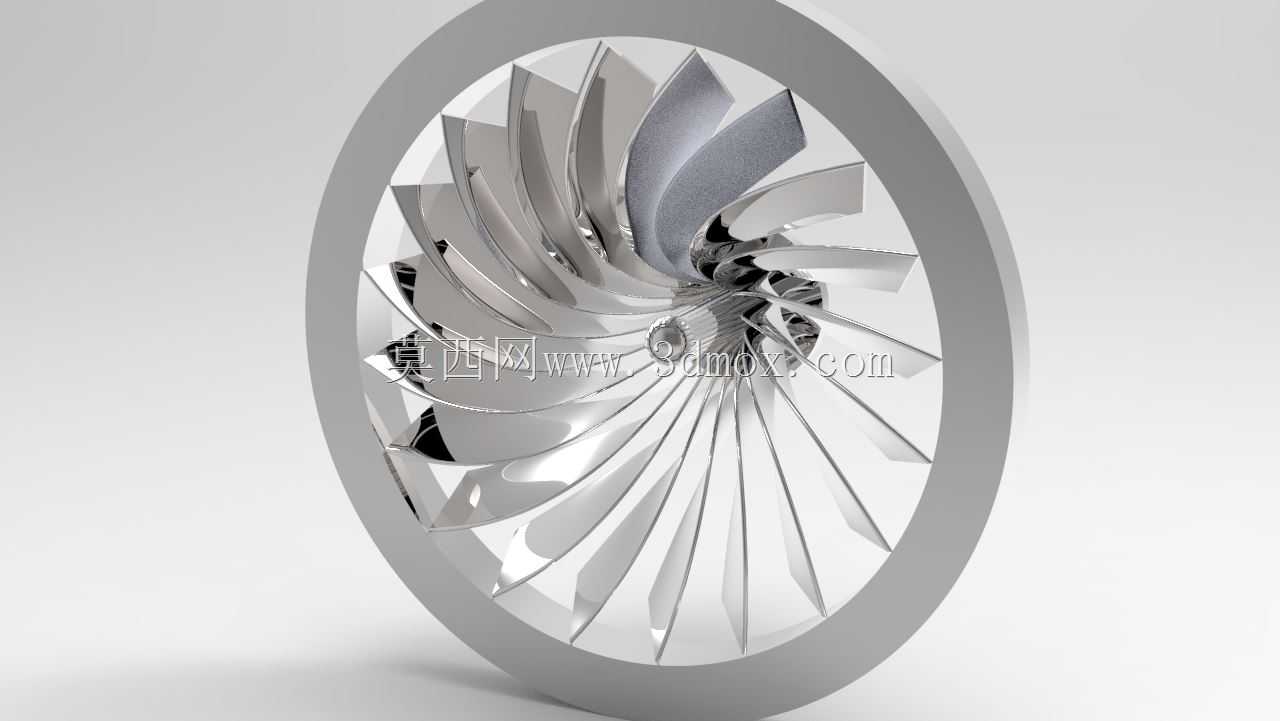

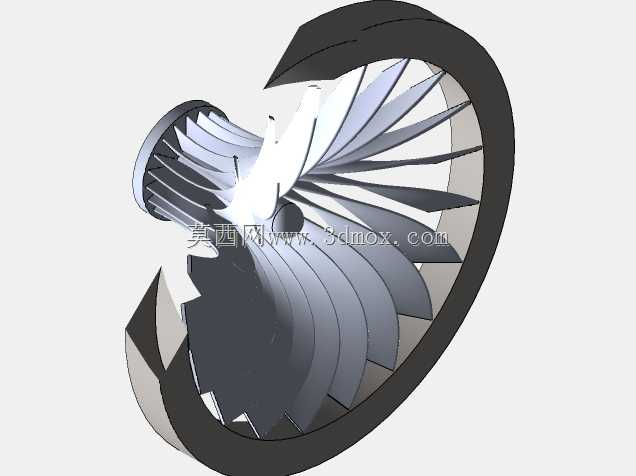

涡轮增压器叶轮精密结构设计

该叶轮作为涡轮增压器的核心做功部件，在动力系统中承担着将废气能量转化为进气压缩动能的关键作用，广泛适配车用内燃机、分布式发电燃气轮机、小型航空辅助动力单元等场景，其结构设计直接决定整套增压系统的效率上限与运行稳定性。从实际工况出发，叶轮长期处于600-900摄氏度的高温废气冲刷环境，同时承受每分钟数万转带来的离心载荷，因此叶片型线采用三元流理论迭代优化，每一片叶片的进口安装角、出口扭转角都经过流场仿真校准，既减少气流在叶道内的分离损失，也避免高速旋转下的应力集中。整体轮盘采用一体化铣削成型的结构逻辑，没有分体式装配带来的连接间隙，从根源上消除高转速下的连接失效风险，叶片前缘做了小圆角钝化处理，降低废气中硬质颗粒冲蚀带来的磨损速率，叶根与轮盘衔接处采用大圆角过渡，分散离心力带来的局部应力，避免长期运行出现疲劳裂纹。安装边界上，叶轮中心的定位孔与涡轮轴采用过盈配合设计，孔内加工有高精度定位端面，装配时靠端面压紧实现轴向定位，可适配直径范围20-35mm的涡轮轴，整体外轮廓直径控制在120-180mm区间，可兼容主流小排量内燃机增压器的蜗壳安装空间，不需要对原有壳体结构做额外修改即可完成替换匹配。在功能特性上，该叶轮的叶片数量经过多轮流场与动平衡匹配，长短叶片间隔排布的结构既提升了叶道内的气流通过效率，也降低了高速旋转下的气流脉动噪声，轮盘背部设计有密封环安装槽，可配合气封结构减少增压侧与废气侧的气体窜流，提升整套增压系统的容积效率。设计过程中同步考虑了动平衡校正需求，轮盘边缘预留了去重区域，完成精加工后可通过去除少量材料实现G2.5级以上的动平衡精度，避免高转速运行时出现轴系振动，延长配套轴承的使用寿命。针对不同应用场景的需求，叶片厚度从根部到前缘做了渐变处理，根部厚度满足离心强度要求，前缘厚度尽可能降低以减少气流入口冲击损失，整体重量控制在合理区间，降低涡轮轴的转动惯量，让增压器的响应速度更快，在动力设备变工况运行时能够快速建立增压压力，减少动力输出的迟滞感。
